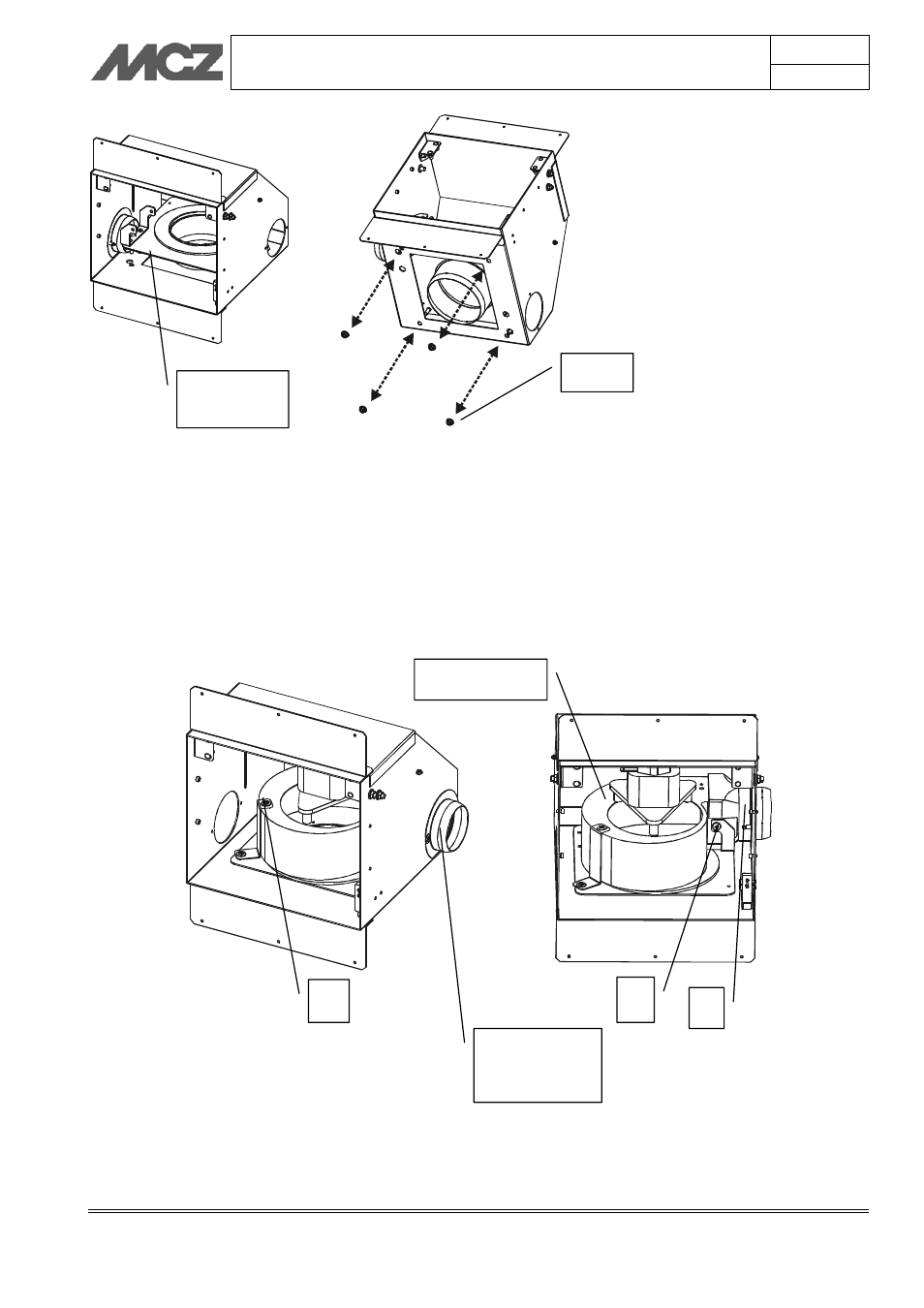

Die Platte um 180° drehen und erneut am Gehäuse des Bausatzes befestigen.
Den äußeren und den inneren Flansch ausbauen, indem man die zwei Schrauben ausdreht, und an die
andere Öffnung positionieren.
Das Gebläse auch um 180° drehen und mit den Schrauben “R” und “S” befestigen.
An dieser Stelle ist das Gebläse wieder befestigt.
Die Gummimanschette “Q” wieder anbringen.
Die innere Klappe wieder montieren, die äußere Klappe schließen und die Installation des Bausatzes an
der Wand ausführen.
MUTT
UNTERE
PLATTE
R
S
FLANSCHE FÜR
LUFTAUSTRITT
RECHTS
GEBLÄSE
Q
