BAUSATZ COMFORT AIR SLIM
Kapitel 3
INSTALLATIONS- UND BEDIENUNGSANLEITUNG
Seite
25
Bausatz Comfort Air Basic
Technischer Dienst - MCZ GROUP S.p.A. vorbehaltene Rechte - Nachdruck
verboten

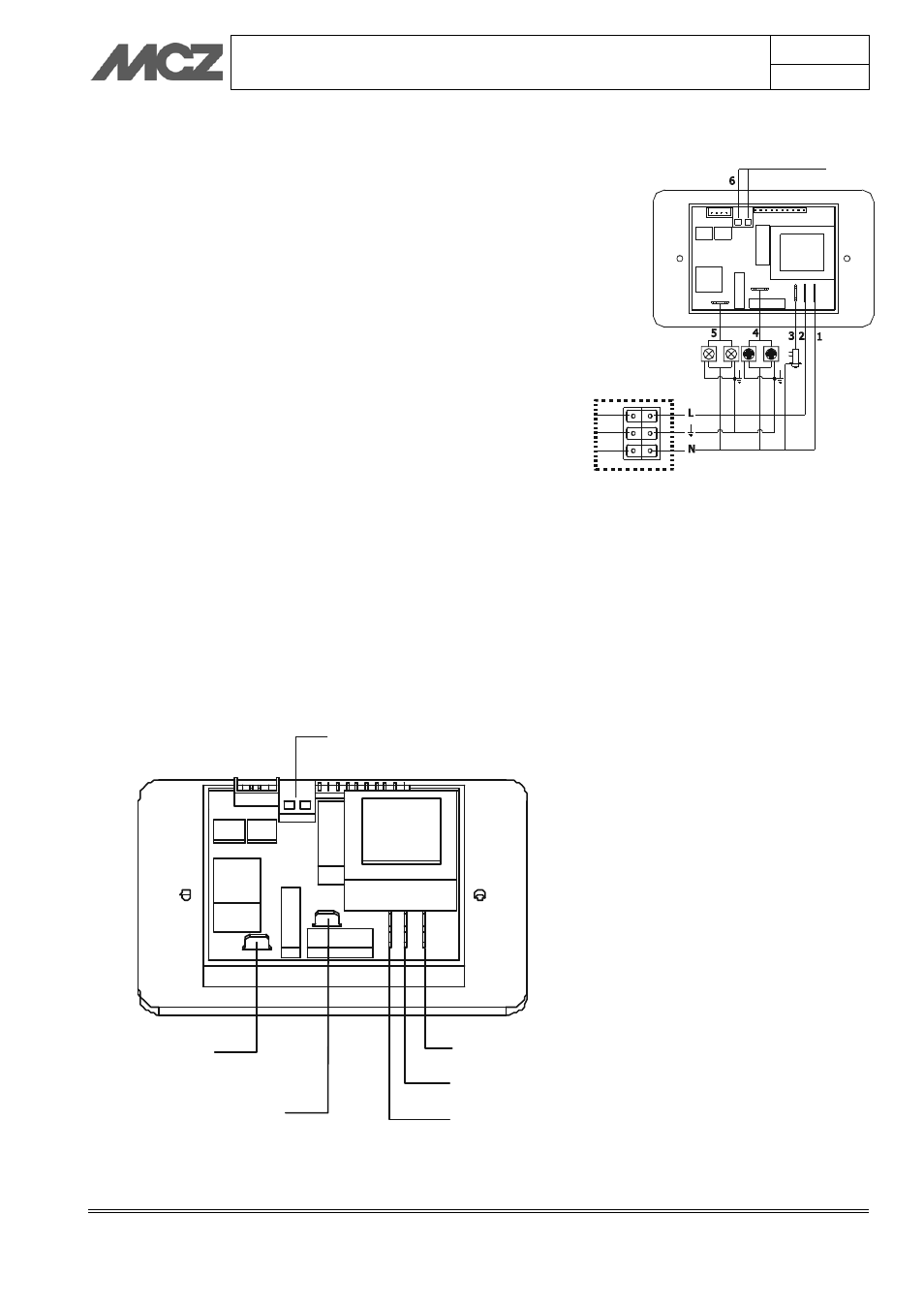

ABZWEIGDOSE
TEMPERATUR-
FÜHLER (NTC)
2.3.3.
Anschluss des elektronischen Steuergeräts
Am Steuergerät befinden sich Faston-Steckverbinder für den Anschluss
von:
1. 230-V-Versorgung (N)
2. 230-V-Versorgung (L)
3. Glasscheiben-Stellantrieb (UNL)
4. Gebläse (FAN)
5. Licht (LAMP)
Zudem ist es mit einer Schraubklemme für den Anschluss des
Temperaturfühlers (6) versehen.
Eine isolierte Abzweigdose vorsehen, in der die Anschlüsse an die
Netzleitung nach dem in der Abbildung dargestellten Schema
ausgeführt werden.
Den Phasenleiter der Gebläse 1 und 2 an der Klemme FAN am
Steuergerät anschließen.
Den Phasenleiter der Lampen an der Klemme LAMP am Steuergerät
anschließen.
Den Phasenleiter des Stellantriebs (falls in der Luftöffnung vorgesehen)
an der Klemme UNL am Steuergerät anschließen.
Das Versorgungskabel des Steuergeräts anschließen (L N).
Den Temperaturfühler an der Schraubklemme anschließen (falls
automatischer Betrieb gewünscht wird).
Das elektronische Steuergerät unter Verwendung der mitgelieferten
Schrauben am Unterputz-Einbaugehäuse befestigen und anschließend
das Produkt mit Strom versorgen.
NEUTRAL (Neutral/Blau)
PHASE (Neutral/Braun)
PHASE LAMPEN
(Blau)
FÜHLER
PHASE GEBLÄSE
(Schwarz)
PHASE STELLANTRIEB
(Weiß)
