MCZ Comfort Air SLIM Benutzerhandbuch
Seite 15
BAUSATZ COMFORT AIR SLIM
Kapitel 3
INSTALLATIONS- UND BEDIENUNGSANLEITUNG
Seite
15
Bausatz Comfort Air Basic
Technischer Dienst - MCZ GROUP S.p.A. vorbehaltene Rechte - Nachdruck
verboten

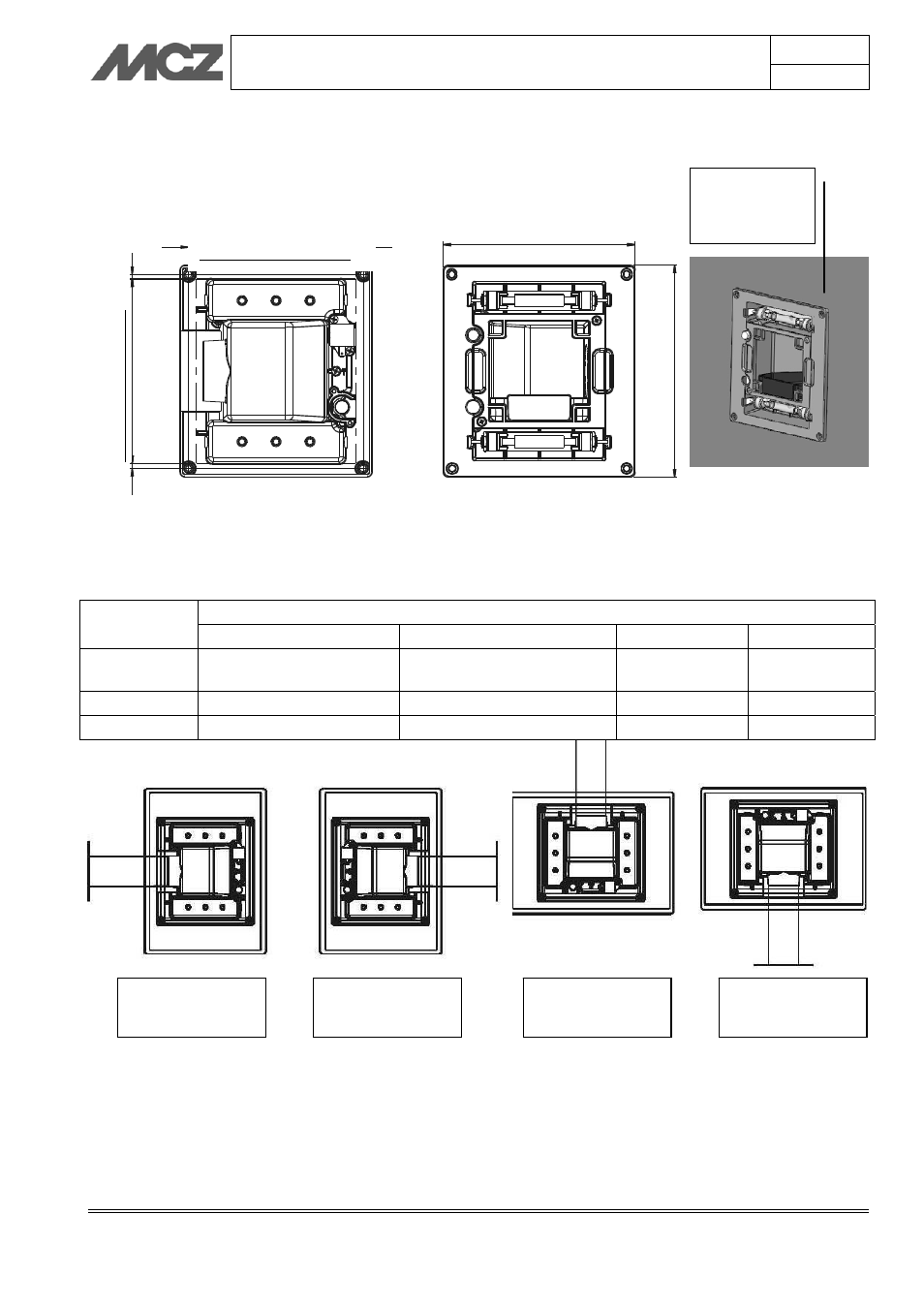

2.2.3. INSTALLATION DER LUFTÖFFNUNG
Nach der Installation des Gebläse-Bausatzes ist eine Öffnung 160x185
in der Wand für die Befestigung der Luftöffnungshalterung
vorzubereiten.
192
21
2
160
foro cartongesso
8
8
5
5
18
5
fo
ro
c
ar
to
ng
es
so
Die Luftöffnungshalterung kann so positioniert werden, dass die Kanalisierung oben, unten, rechts oder links
angeschlossen werden kann, wobei dies für die Modelle FLIP und FLOAT gilt, während für GHOST der Anschluss
nur rechts oder links möglich ist. Je nach dem, welche Kanalisierung gewünscht wird, können Schale und
Beleuchtung gemäß den Vorgaben in der nachstehenden Tabelle angeordnet werden:
KANALISIERUNG
MODELL
OBEN UNTEN
RECHTS
LINKS
FLIP
Ja (kein Licht - keine
Schale)
Ja (kein Licht - keine Schale)
Ja
Ja
FLOAT
Ja (keine Schale)
Ja (keine Schale)
Ja
Ja
GHOST Nein
Nein Ja
Ja
BOHRUNG
FÜR WAND
BEFESTIGUNG
KANALISIERUNG
OBEN
KANALISIERUNG
UNTEN
KANALISIERUNG
LINKS
KANALISIERUNG
RECHTS
Gipskartonöffnung
Gipskartonöffnung
