MCZ Comfort Air SLIM - Handbuch (Seite 23)

BAUSATZ COMFORT AIR SLIM Kapitel 3
INSTALLATIONS- UND BEDIENUNGSANLEITUNG Seite
23
Bausatz Comfort Air Basic Technischer Dienst - MCZ GROUP S.p.A. vorbehaltene Rechte - Nachdruck
verboten

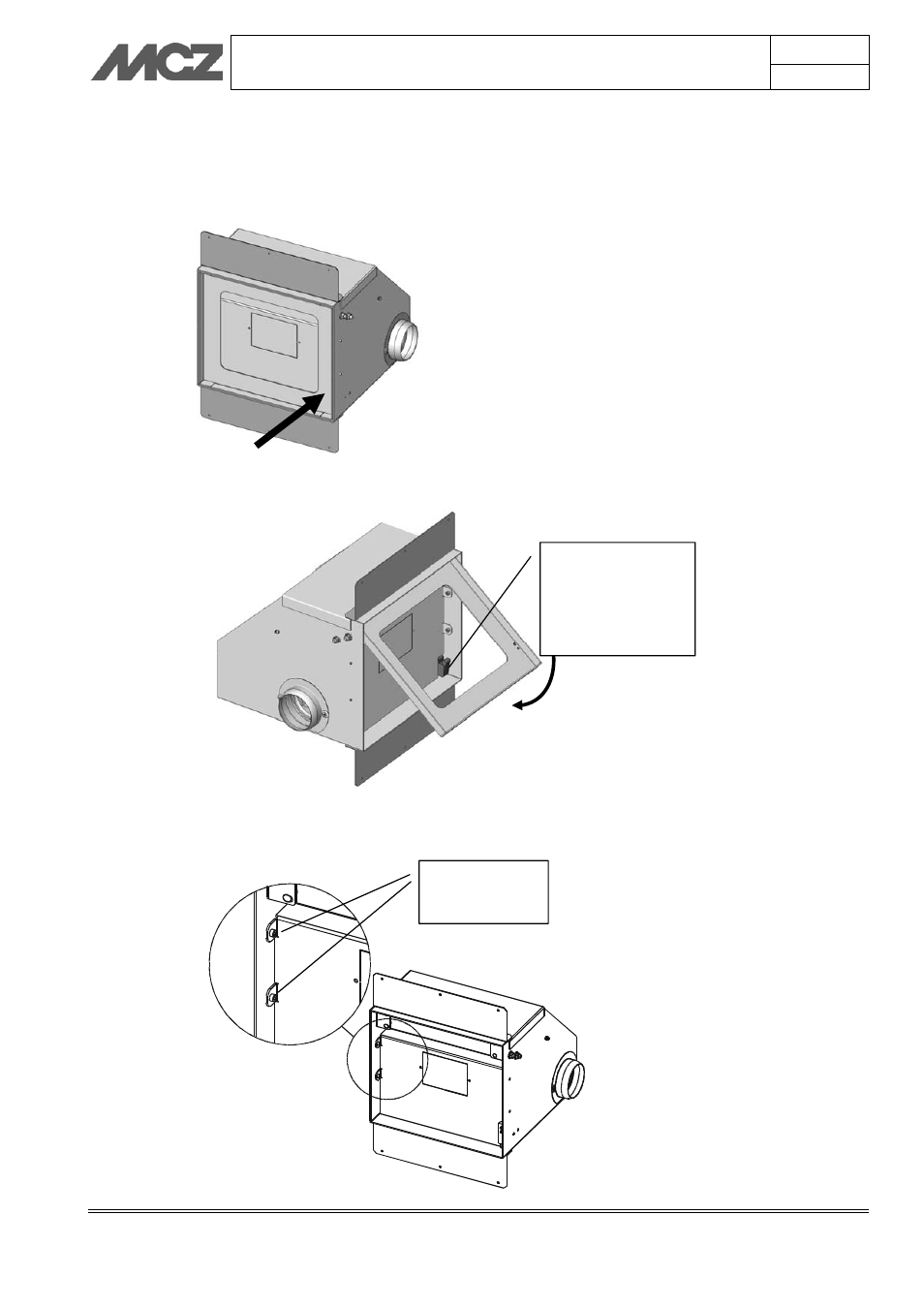

Zum Einsetzen des Steuergeräts an der Motorhalterung ist
folgendermaßen vorzugehen:
 Die Klappe an der Ecke unten rechts der Motorhalterung
mit Kraft nach innen drücken, sodass sie aus dem
Verankerungsbolzen gelöst wird.
 Die Klappe um 90° anheben und nach innen drücken,
sodass sie blockiert wird.
 Anschließend die vier M3-Schrauben (zwei rechts und zwei
links) zur Sperrung der inneren Klappe ausdrehen, die zur
Befestigung des Steuergeräts erforderlich ist.
M3-
SCHRAUBEN
VERANKERUNGS-
BOLZEN DER
KLAPPE
