BAUSATZ COMFORT AIR SLIM
Kapitel 3
INSTALLATIONS- UND BEDIENUNGSANLEITUNG
Seite
12
Bausatz Comfort Air Basic
Technischer Dienst - MCZ GROUP S.p.A. vorbehaltene Rechte - Nachdruck
verboten

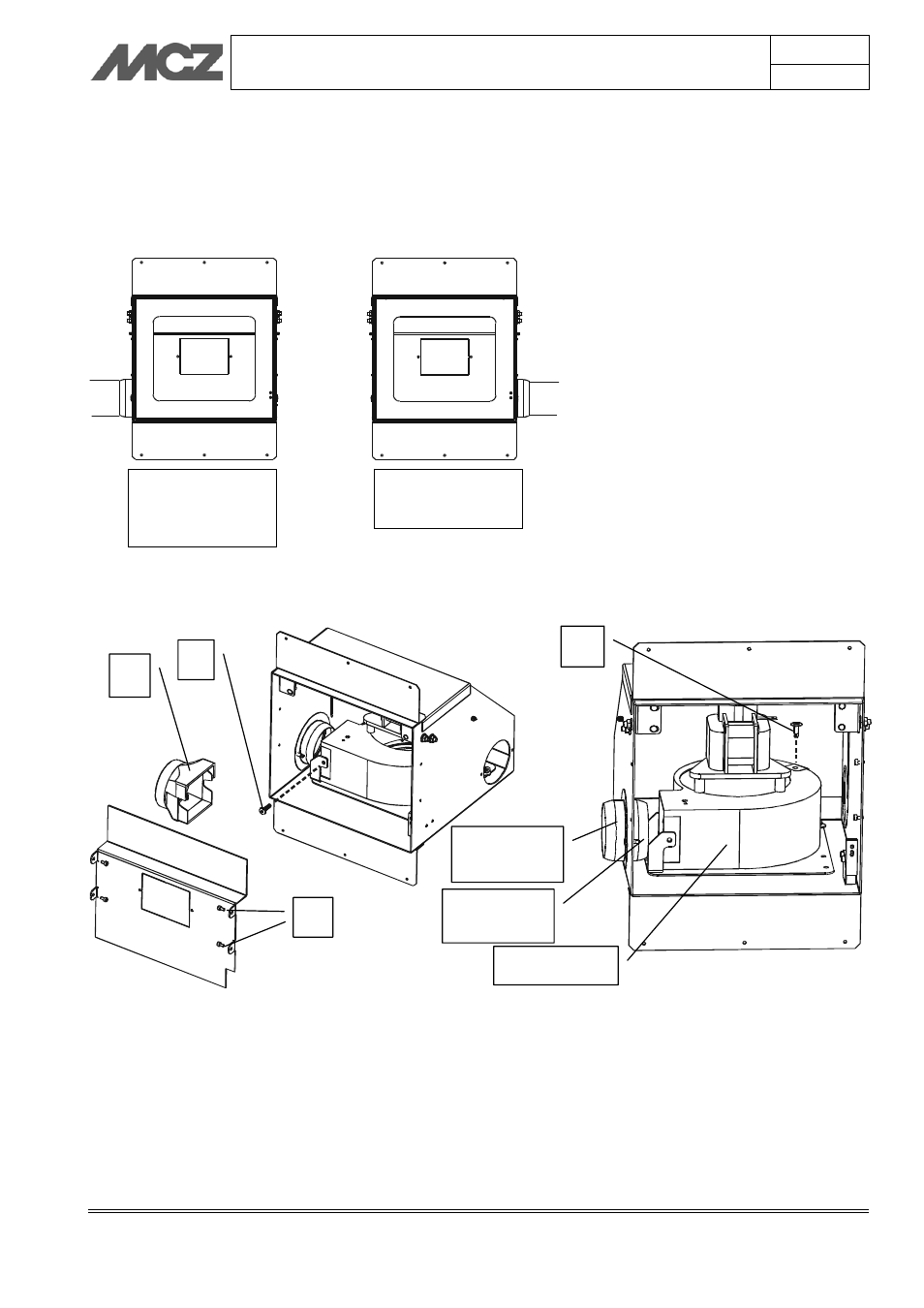

2.2.1.1.
INSTALLATIONSOPTIONEN DES
ZWANGSBELÜFTUNGSBAUSATZES SLIM
Es ist möglich, den Bausatz so zu installieren, dass der Luftaustritt
entweder rechts oder links erfolgt.
Serienmäßig erfolgt die Montage aller Bauteile für eine Kanalisierung der Luft von links; für die Kanalisierung von
rechts ist folgendermaßen vorzugehen:
Die äußere Klappe anheben und die innere Klappe durch Entfernen der 4 Schrauben “P” ausbauen (zwei
rechts und zwei links).
Die Gummimanschette “Q” entnehmen.
Die Schraube “R” an der Vorderseite und die Schraube “S” an der Rückseite entfernen.
Das Gebläse entnehmen.
Die untere Platte durch Ausschrauben der 4 Muttern entnehmen.
KANALISIERUNG
LINKS –
SERIENMÄSSIG
KANALISIERUNG
RECHTS
P
Q
R
S
GEBLÄSE
ÄUSSERER
FLANSCH
INNERER
FLANSCH
