BAUSATZ COMFORT AIR SLIM
Kapitel 3
INSTALLATIONS- UND BEDIENUNGSANLEITUNG
Seite
22
Bausatz Comfort Air Basic
Technischer Dienst - MCZ GROUP S.p.A. vorbehaltene Rechte - Nachdruck
verboten
2.3.2.
Positionierung des elektronischen Steuergeräts
Das für die Installation des Steuergeräts vorgesehene Unterputz-
Einbaugehäuse “A” möglichst weit von der Wärmequelle
positionieren, hierzu jedoch die Länge der im Bausatz mitgelieferten
Kabel und des eventuellen Temperaturfühlers berücksichtigen.
Alle Kabel (Stromversorgung, Belüftung und Stellantrieb) zum
Unterputz-Einbaugehäuse “A” verlegen, sodass sie für den Anschluss
verfügbar sind. Die Kabel an den Klemmen des Steuergeräts (B)
gemäß den Vorgaben im nachstehenden Abschnitt anschließen.
Nach Ausführung der Anschlüsse das Steuergerät in das Unterputz-
Einbaugehäuse “A” einsetzen und mit den vorgesehenen mitgelieferten
Schrauben befestigen.
Schließlich die mitgelieferte Frontverkleidung “E” einfügen.
Am Steuergerät können die handelsüblichen Frontverkleidungen AVE
der Serie SISTEMA 45 bzw. VIMAR der Serie IDEA in verschiedenen
Farben angebracht werden.
Es empfiehlt sich, das Steuergerät möglichst weit von der
Wärmequelle entfernt an der Wand zu installieren.
Ist es nicht möglich, das Steuergerät an der Wand zu installieren, kann
die Befestigung an der Motorhalterung erfolgen; in diesem Fall sollte
man die Klappe geöffnet lassen, sodass das Steuergerät abkühlen kann
und die für die Belüftung eingestellte Drehzahl sichtbar ist.

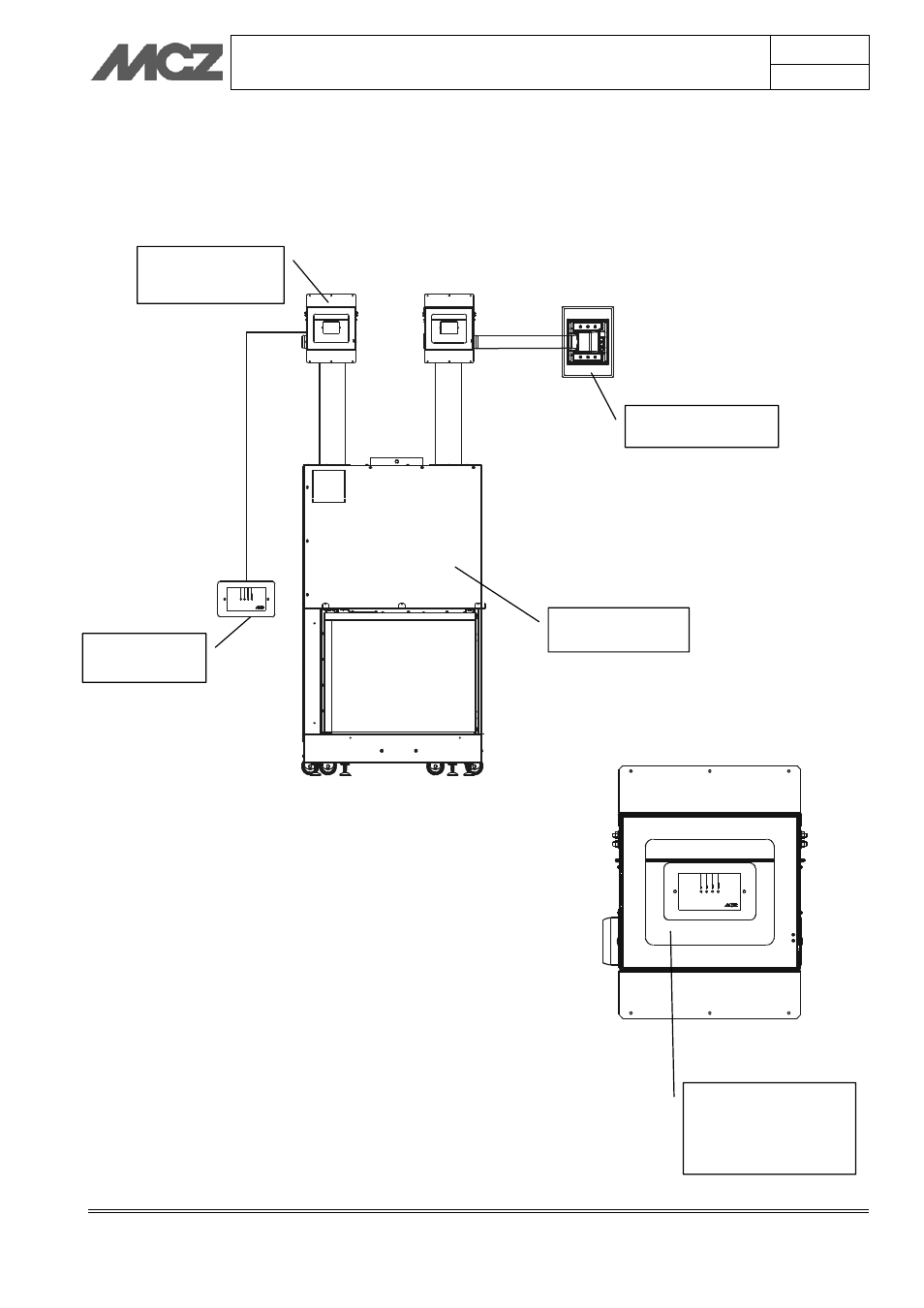

Einsetzen des Steuergeräts an der Motorhalterung
STEUERGERÄT
LUFTÖFFNUNG
GEBLÄSE-
BAUSATZ
HEIZKAMIN
An der
Motorhalterung
befestigtes
Steuergerät
