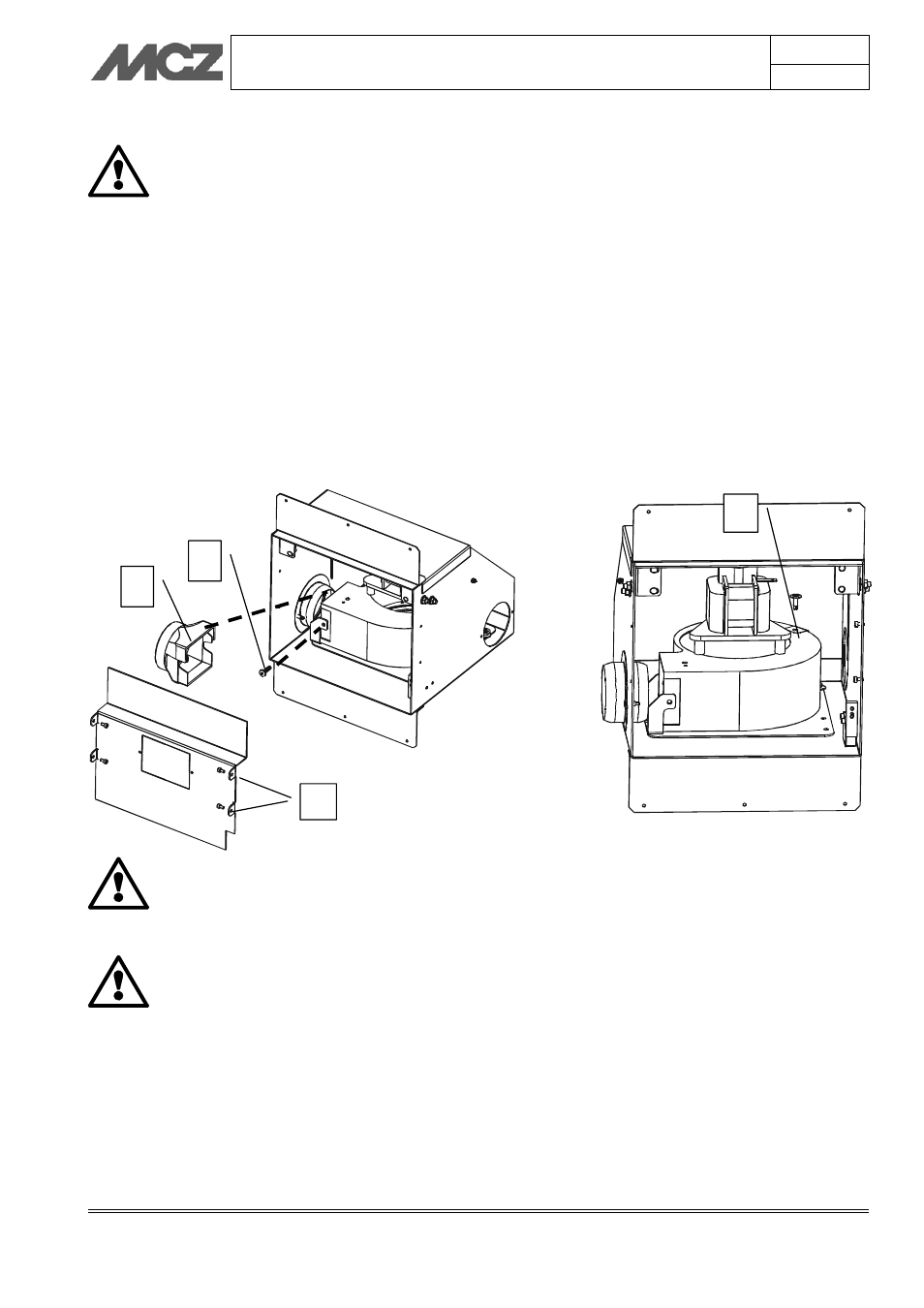

2.2.2. Austausch des Gebläses
ACHTUNG! DIE 230-V-VERSORGUNG DURCH
TRENNUNG DES STEUERGERÄTS VON DER
NETZSTROMBUCHSE UNTERBRECHEN.
Die Klappe anheben.
Sollte das Steuergerät am Gebläse-Bausatz positioniert sein, die
Befestigungsschrauben ausdrehen und die verschiedenen
elektrischen Anschlüsse abklemmen.
Die 4 Schrauben “P” (zwei rechts und zwei links) ausdrehen
und die Abdeckung für den Zugang zum Gebläse abnehmen.
Die Gummimanschette “Q” entnehmen.
Die Schraube “R” an der Vorderseite und die Schraube “S” an
der Rückseite in der Nähe des Befestigungsbügels entfernen.
Den Faston-Steckverbinder des Gebläses abziehen.
An dieser Stelle ist es möglich, das Gebläse herauszuziehen und
den Austausch vorzunehmen.
ACHTUNG!
BEIM ABKLEMMEN DER KABEL DARAUF ACHTEN, DASS SIE
ANSCHLIESSEND SICHER ANGEORDNET WERDEN.
FALLEN SIE IN DAS INNERE DER VERKLEIDUNG, IST ES
NICHT MEHR MÖGLICH, SIE DORT HERAUSZUNEHMEN.
Wichtig!
Alle elektrischen Anschlüsse müssen von qualifiziertem
Fachpersonal nach den gültigen gesetzlichen Vorgaben des
jeweiligen Staates, unter Verwendung geeigneter
Ausrüstung und unter Beachtung des in der vorliegenden
Anleitung aufgeführten Schaltplans ausgeführt werden. Alle
Arbeiten und Eingriffe dürfen erst dann vorgenommen
werden, nachdem das Netzversorgungskabel (230 V - 50 Hz)
vom Anschluss getrennt wurde.
MCZ haftet nicht für Schäden an Personen oder
Gegenständen, die auf unkorrekte Anschlüsse oder
unsachgemäßen Gebrauch der Vorrichtung zurückzuführen
sind.
P
Q
R
S
