BAUSATZ COMFORT AIR SLIM Kapitel 3
INSTALLATIONS- UND BEDIENUNGSANLEITUNG Seite
16
Bausatz Comfort Air Basic Technischer Dienst - MCZ GROUP S.p.A. vorbehaltene Rechte - Nachdruck
verboten

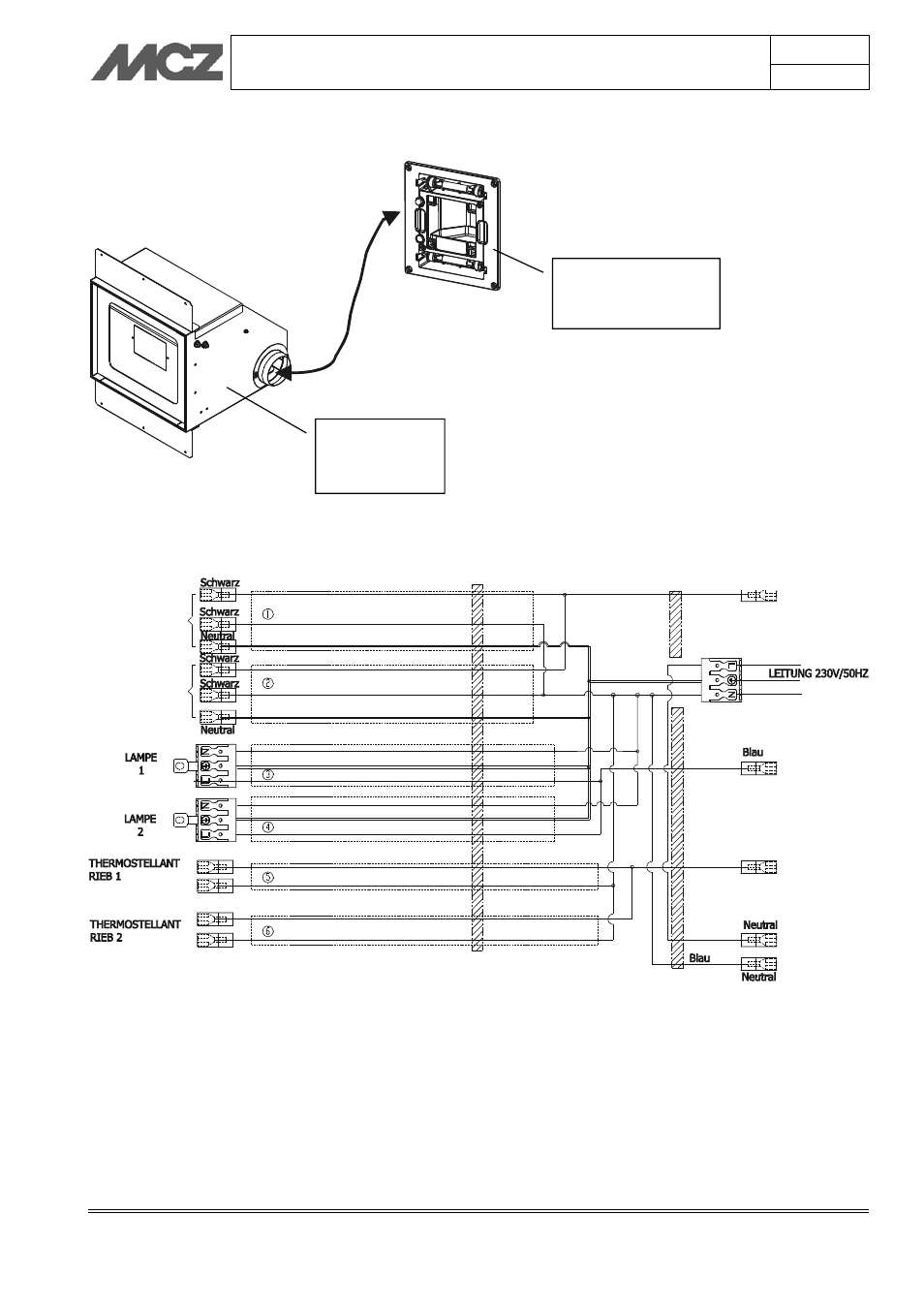

Die Verbindung zwischen Gebläse-Bausatz “1” und Luftöffnungshalterung “2” mit dem flexiblen Rohr D.60 “3”
und der Rohrschelle “5”, die zum Lieferumfang zählen, herstellen.
Die Leiter, die aus den Lampenhalterungen austreten, gemäß den Vorgaben des unten aufgeführten Schaltplans
am Steuergerät anschließen.
GEBLÄSE
1
GEBLÄSE
2
Weiß
Weiß
Weiß
Weiß
STEUERGERÄT
STEUERGERÄT
Braun
Braun
Braun
Braun
Weiß
STEUERGERÄT
STEUERGERÄT
STEUERGERÄT
GEBLÄSE-
BAUSATZ
LUFTÖFFNUNGS-
HALTERUNG
Schwarz
