6 In Betrieb nehmen - Radarsensoren ab Software 4.0.0
PLICSCOM •
36433-DE-130311

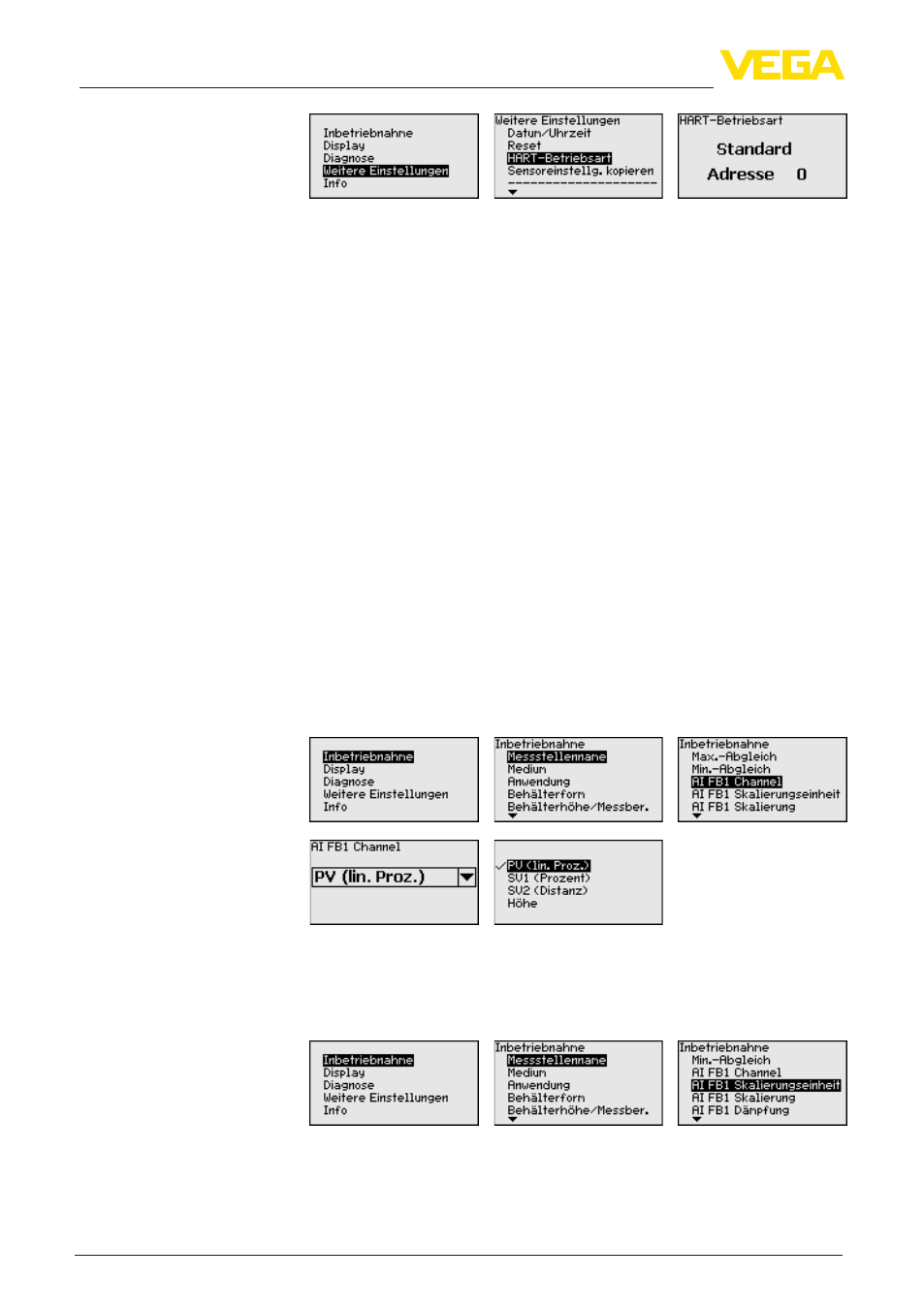

Die Betriebsart Standard mit der festen Adresse 0 bedeutet Ausgabe
des Messwertes als 4 … 20 mA-Signal.
In der Betriebsart Multidrop können bis zu 63 Sensoren an einer
Zweidrahtleitung betrieben werden. Jedem Sensor muss eine Adres-
se zwischen 1 und 63 zugeordnet werden. 8)
Die Werkseinstellung ist Standard mit Adresse 0.
6.3 Bedienmenü Profibus PA
Der Channel ist der Eingangswahlschalter für den Funktionsblock
(FB) des Sensors. Innerhalb des Funktionsblocks werden zusätzliche
Skalierungen (Out-Scale) durchgeführt. In diesem Menüpunkt wird
der Wert für den Funktionsblock ausgewählt:
•
PV (Primary Value):
– Linearisierter Prozentwert
•
SV1 (Secondary Value 1):
– Prozent bei Radar-, Geführte Mikrowelle- und Ultraschallsen-
soren
– Druck bzw. Höhe bei Druckmessumformern
•
SV2 (Secondary Value 2):
– Distanz bei Radar-, Geführte Mikrowelle- und Ultraschallsen-
soren
– Prozent bei Druckmessumformern
•
Höhe
Innerhalb des Funktionsblocks werden zusätzliche Skalierungen
(Out-Scale) durchgeführt. In diesem Menüpunkt wird die Skalierungs-
einheit ausgewählt. Zur besseren Übersicht sind die Einheiten in
Gruppen zusammengefasst:
Inbetriebnahme - AI FB1
Channel
Inbetriebnahme - AI FB1
Skalierungseinheit
8) Das 4 … 20 mA-Signal des Sensors wird ausgeschaltet, der Sensor nimmt
einen konstanten Strom von 4 mA auf. Das Messsignal wird ausschließlich
als digitales HART-Signal übertragen.
