Einrichten der EKG-Überwachung
9650-001355-08 Rev. J
X Series Bedienerhandbuch
6-5

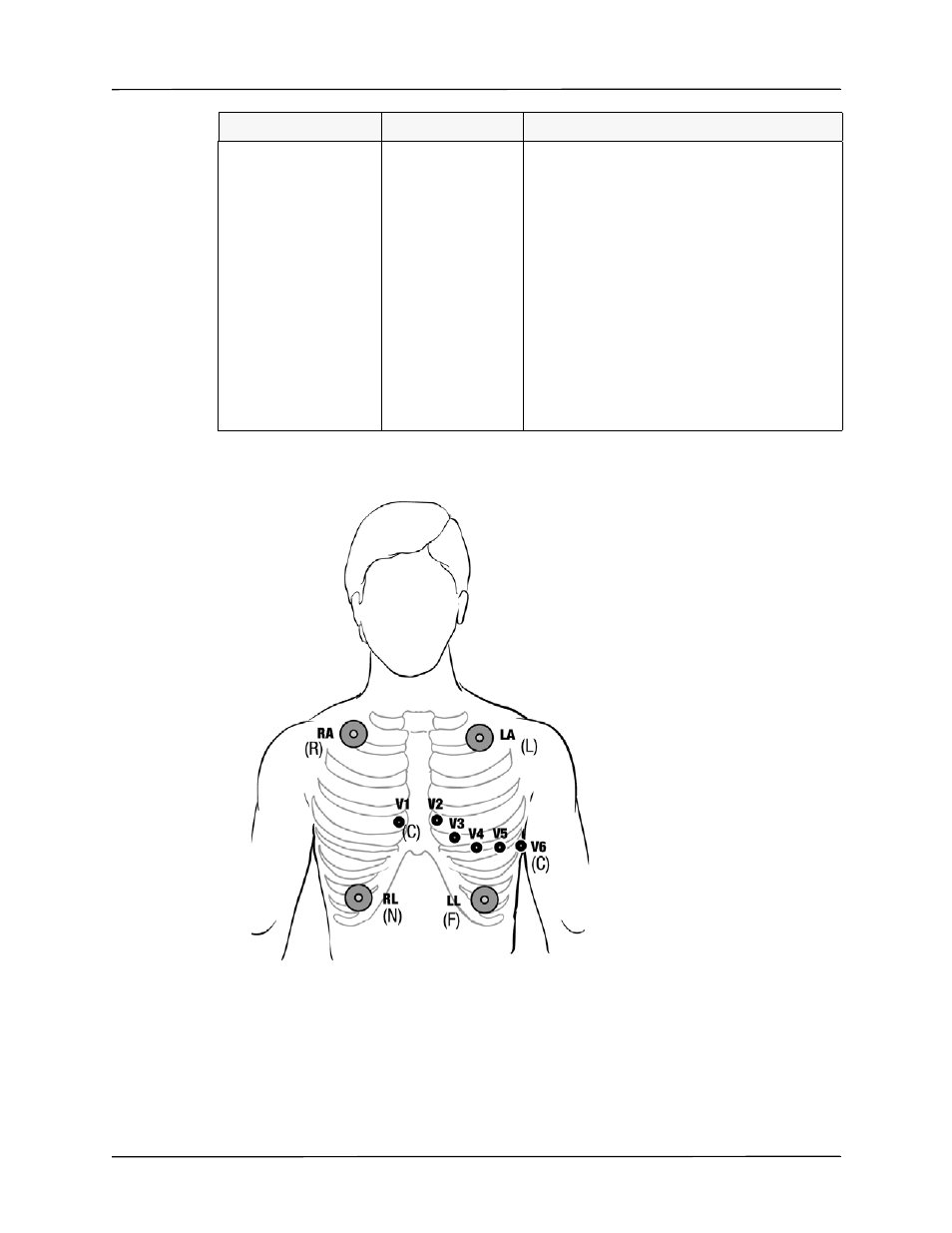

Abbildung 6-2 Elektrodenplatzierung bei einer 5-Kanal-Ableitung
V/Braune* Elektrode
C/Weiße* Elektrode
Einzelne bewegliche Brustkorbelektrode.
Platzieren Sie diese Elektrode wie in der
folgenden Abbildung dargestellt an einer der
Positionen V1 bis V6.
V1 – 4. Interkostalraum rechts parasternal
V2 – 4. Interkostalraum links parasternal
V3 – Mittig zwischen V2 und V4
V4 – 5. Interkostalraum in der Medioklavikularlinie
V5 – Auf gleicher Höhe wie V4 in der linken
ventralen Axillarlinie
V6 – Auf gleicher Höhe wie V4 in der mittleren
Axillarlinie
AHA-Farbcodierung
IEC-Farbcodierung
Platzierung der Elektroden
