4.6.9 Feldstromleitung C konfektionieren, Anschluss an Messwertaufnehmer
• Die Feldstromleitung ist nicht Bestandteil des Lieferumfangs.
• Der Anschluss der Abschirmung erfolgt in der Anschlussdose des Messumformers direkt
über die Abschirmung und eine Schelle.
• Die Abschirmung wird mithilfe der speziellen Kabelverschraubung im Messwertaufnehmer
angeschlossen.
• Biegeradius: ≥ 50 mm / 2"
Benötigte Materialien
• Abgeschirmte 2- adrige isolierte Kupferleitung
• Isolierschlauch, Größe entsprechend der verwendeten Leitung
• Wärmeschrumpfschlauch
• Aderendhülsen DIN 46 228: Größe entsprechend der verwendeten Leitung
1 Isolieren Sie die Leitung auf das Maß a ab.
2 Kürzen Sie den äußeren Schirm auf das Maß b und ziehen ihn über den Außenmantel.
3 Crimpen Sie Aderendhülsen auf die beiden Leiter auf.
INFORMATION!
Montagematerial und Werkzeug sind nicht Bestandteil des Lieferumfangs. Verwenden Sie
Montagematerial und Werkzeug entsprechend den gültigen Arbeitsschutz- und
Sicherheitsvorschriften.

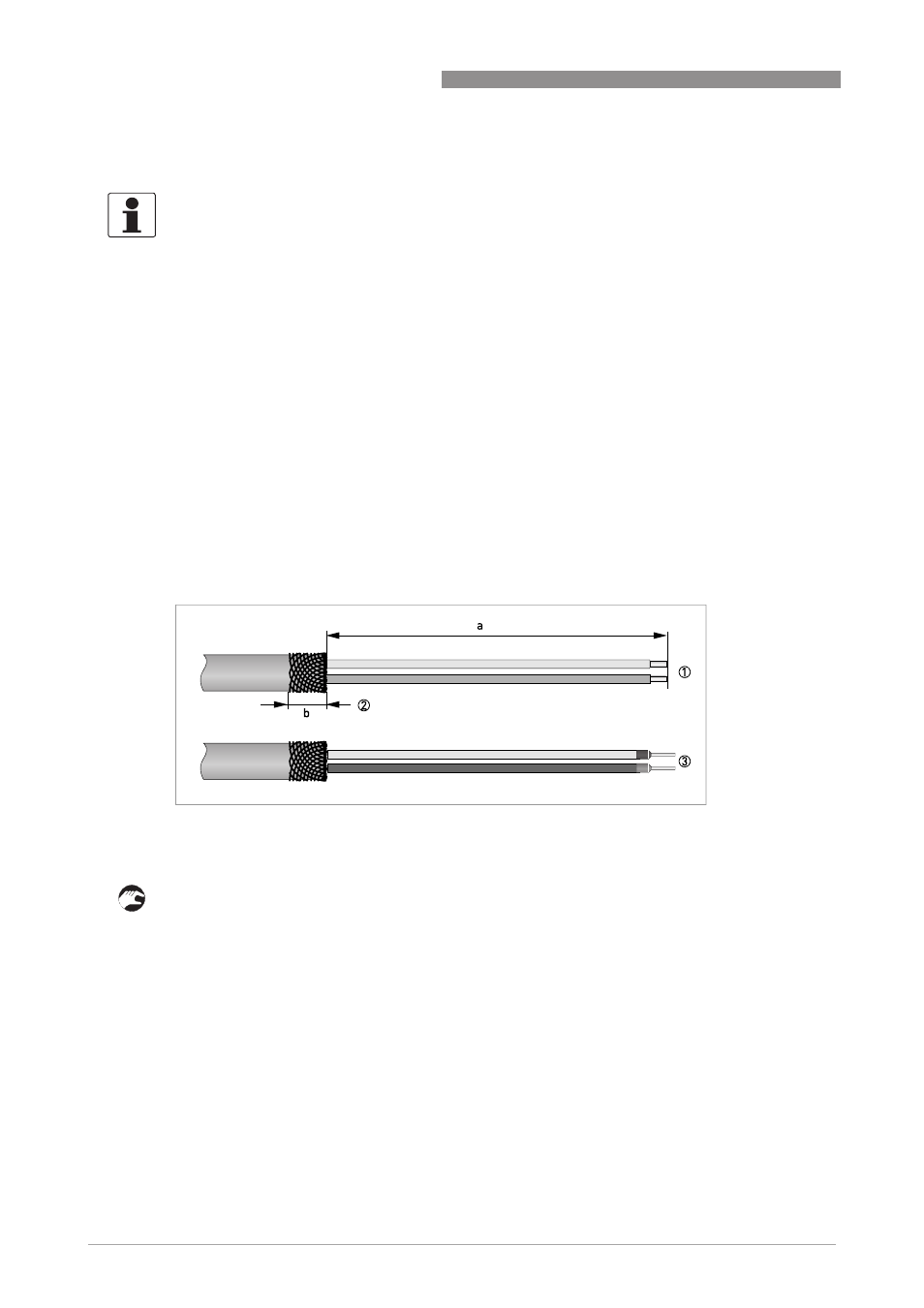

Abbildung 4-30: Konfektionierung der Feldstromleitung C
a = 125 mm / 5"
b = 10 mm / 0,4"
