4
RQ
TX02
23
Gu
ide de démarrag
e rap
ide
Prépa
rat
ifs
FRA
NÇA
IS
[PT570]
Enceintes avant
[PT870]
Enceintes avant et ambiophoniques
Préparation
≥ Pour empêcher toute détérioration ou rayure, effectuez l'assemblage
sur une pièce de tissu sans aspérités.
≥ Pour l'assemblage, utilisez un tournevis cruciforme (non fourni).
≥ Vous aurez besoin d'obtenir les oeillets pour vis appropriés pour les
murs et les colonnes auxquels ils doivent être fixés.
≥ Consultez un professionnel du bâtiment en ce qui concerne la
procédure appropriée pour la fixation à un mur en béton ou à une
surface qui pourrait ne pas assurer un support suffisant. Une
mauvaise fixation pourrait se traduire par des dommages pour le mur
et les enceintes.
ex. Enceintes avant
Attention
≥ Ne pas marchez sur la base. Faites attention si des enfants se
trouvent à proximité.

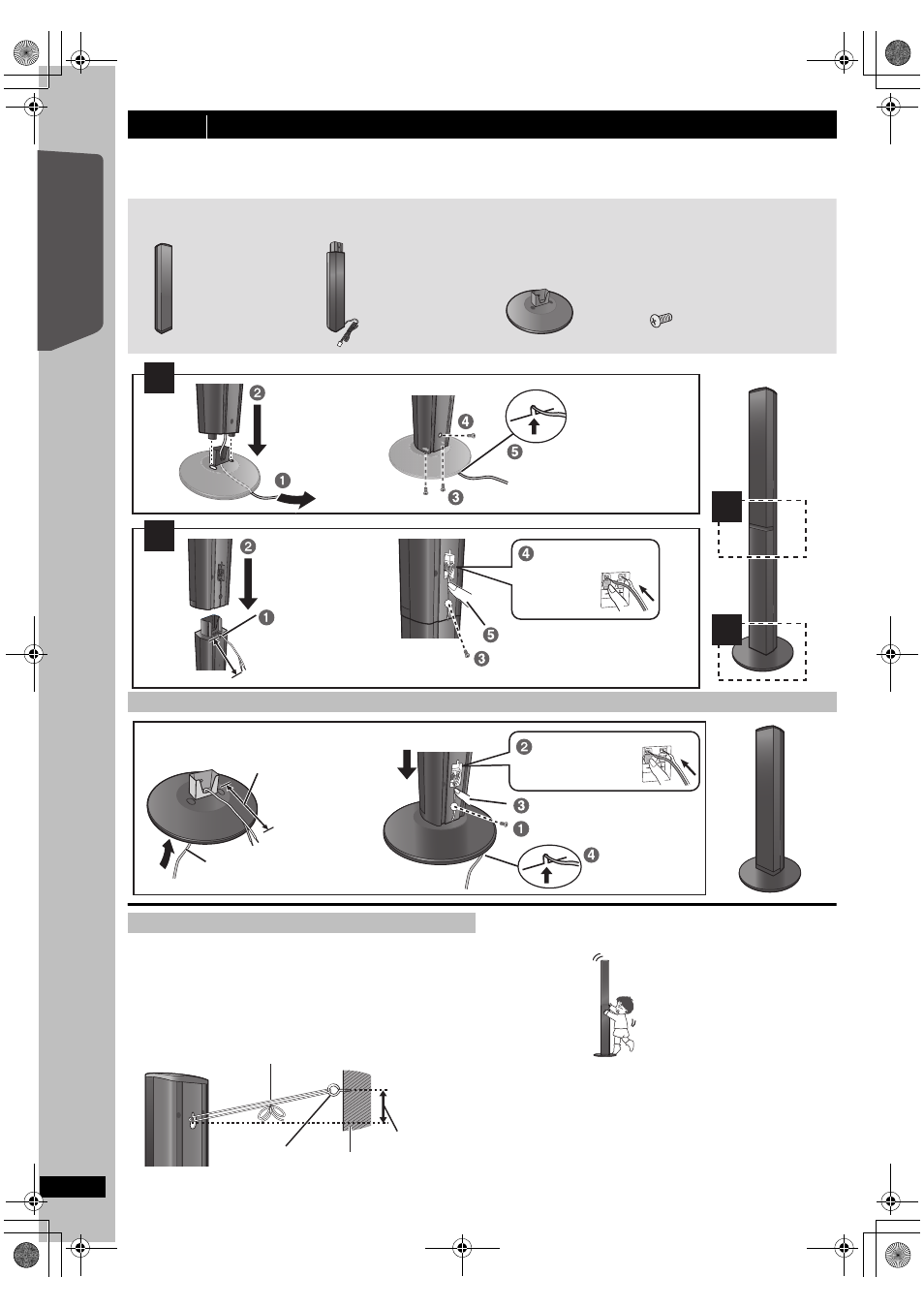

étape 1
Assembler les enceintes
Option d'assemblage des enceintes
[PT570]
[PT870]
2 Eceintes avant
2 Eceintes avant
2 Haut-parleurs surround
[PT570]
[PT870]
2 Supports (avec câble)
4 Supports (avec câble)
[PT570] 2 Bases
[PT870]
4 Bases
[PT570] 8 Vis
[PT870]
16 Vis
Assurez-vous que vous disposez de tous les composants indiqués avant de commencer l'assemblage, la configuration et la connexion.
≥ Gardez les vis hors de portée des enfants, risque d'ingestion.
≥ Pour l'installation murale en option, voir page 23.
1
2
2
1
Faites coulisser dans la rainure.
Enfoncez dans la rainure.
Serrez solidement.
Serrez solidement.
Insérez le fil à fond.
Appuyez!
Placez le câble
entre les saillies.
Laissez environ 120 mm.
: Blanc
: Bleu
Faites passer le câble d’enceinte
dans la base.
Fixez l’enceinte.
Insérez le fil à fond.
Appuyez!
: Blanc
: Bleu
Faites coulisser
dans la rainure.
Enfoncez dans la rainure.
Serrez solidement.
Vous pouvez retirer et utiliser le câble
du support. Pour relier à nouveau le câble,
référez-vous à la page 23.
Laissez environ
120 mm.
Empêcher les enceintes de tomber
Mur
Environ
150 mm
Vis à oeilleton
(non fourni)
Face arrière
de l’enceinte
Cordon (non fourni)
Faites-le passer le long du mur jusqu'à l'enceinte et
serrez-le fermement.
ex: Enceintes avant
NON
38
