[PT570] Front-Lautsprecher
[PT870] Front- und Surround-Lautsprecher
Vorbereitung
≥ Nehmen Sie die Montage auf einem weichen Tuch vor, um
Beschädigungen und Kratzer zu vermeiden.
≥ Verwenden Sie für die Montage einen Phillips-Schraubenzieher (nicht
im Lieferumfang enthalten).
≥ Sie benötigen Schraubösen, die für die Wände oder Pfeiler geeignet
sind, an denen Sie die Lautsprecher anbringen.
≥ Wenden Sie sich für die Anbringung an Betonwänden oder an
Oberflächen mit unzureichender Tragkraft an einen qualifizierten
Bauunternehmer. Eine unrichtige Anbringung kann zu
Beschädigungen der Wand oder der Lautsprecher führen.
z.B. Front-Lautsprecher
Achtung
Stellen Sie sich nicht auf die Basis. Gehen Sie vorsichtig vor, wenn
Kinder in der Nähe sind.

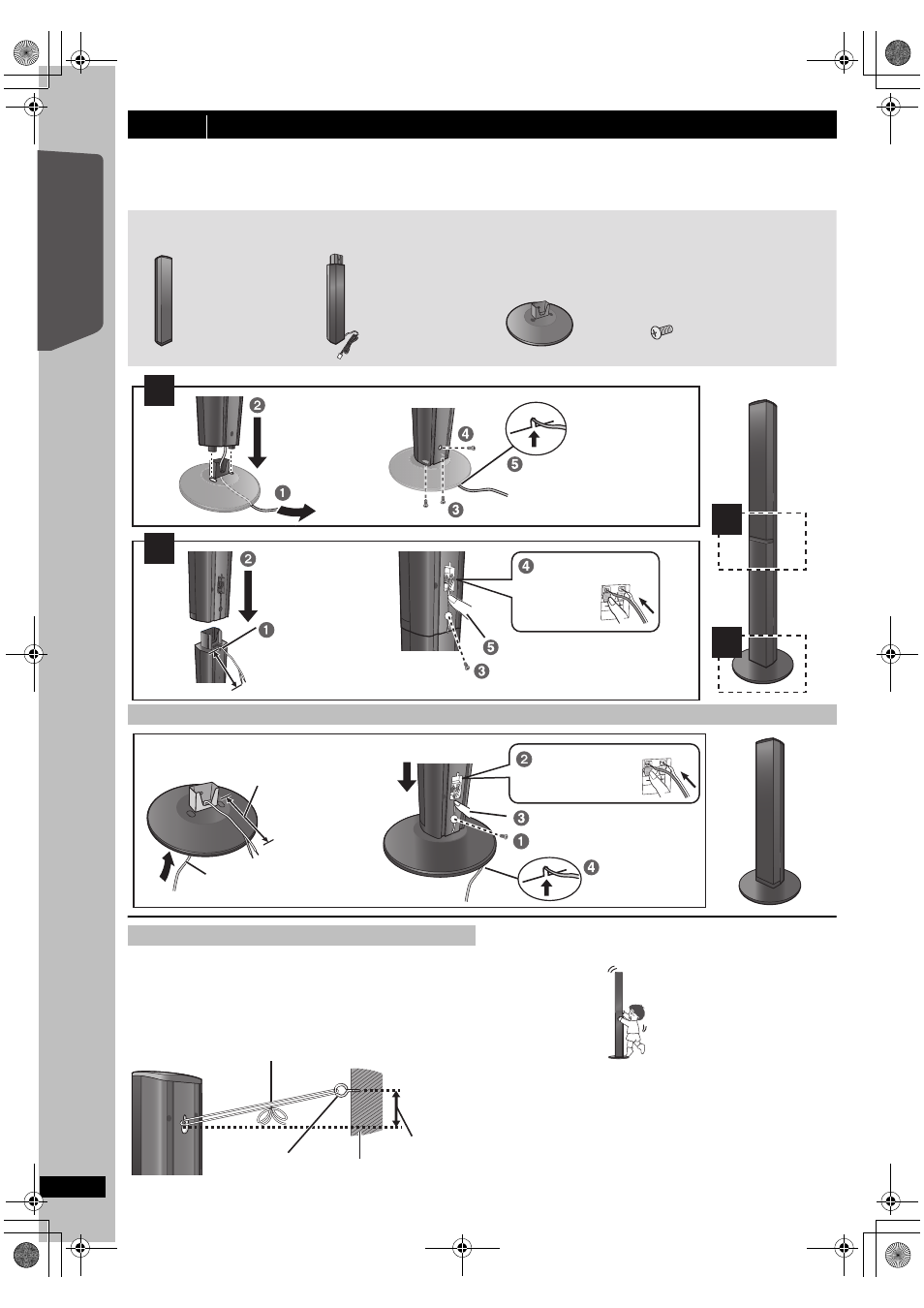

schritt 1 Montage der Lautsprecher
Optionen für die Montage der Lautsprecher
[PT570]
[PT870]
2 Frontlautsprecher
2 Frontlautsprecher
2 Surround-Lautsprecher
[PT570]
[PT870]
2 Ständer (mit Kabel)
4 Ständer (mit Kabel)
[PT570] 2 Sockel
[PT870]
4 Sockel
[PT570] 8 schrauben
[PT870]
16 schrauben
Stellen Sie vor Beginn der Montage, des Setups und des Anschließens sicher, dass Sie über die angegebenen Komponenten verfügen.
≥ Halten Sie die Schrauben immer außerhalb der Reichweite von Kindern, um ein Verschlucken zu vermeiden.
≥ Bitte nehmen Sie für optionale Wandhalterungen auf 23 Bezug.
1
2
2
1
In die Rille einführen.
In die Rille drücken.
Sicher festziehen.
Sicher festziehen.
Kabel vollständig
hineinstecken.
Drücken! Kabel zwischen den
Stegen platzieren.
Ungefähr 120 mm Abstand lassen.
: Weiß
: Blau
Das Lautsprecherkabel durch den
Sockel führen. Den Lautsprecher
aufsetzen.
Kabel vollständig
hineinstecken.
Drücken!
: Weiß
: Blau
In die Rille
einführen.
In die Rille drücken.
Sicher festziehen.
Sie können das Kabel vom Sockel
lösen und anderweitig verwenden.
Informationen zum erneuten Anbringen
des Kabels finden Sie auf Seite 23.
Ungefähr 120 mm
Abstand lassen.
Verhinderung des Herunterfallens der Lautsprecher
Bindfaden (nicht im Lieferumfang enthalten)
Wand
Ca. 150 mm
Ösenbolzen
(nicht im
Lieferumfang enthalten)
Lautsprecherrückseite
Von der Wand zum Lautsprecher führen und fest verknoten.
z.B. Frontlautsprecher
SO
NICHT
4
