Diffusori anteriori
[PT870]
Diffusori anteriori e surround
Preparazione
≥ Per evitare danni o graffi, stendere un panno morbido ed eseguire il
montaggio su di esso.
≥ Per il montaggio, usare un cacciavite con testa a croce (non in
dotazione).
≥ È necessario dotarsi degli occhielli a vite idonei per le pareti e i pilastri
ai quali dovranno essere fissati.
≥ Consultare un muratore qualificato sulla procedura corretta da seguire
per il fissaggio su una parete o superficie di calcestruzzo che possa
non garantire un supporto sufficiente. Se si fissa in modo sbagliato, si
potrebbero danneggiare la parete o i diffusori.
es. Diffusori anteriori
Attenzione
≥ Non stare in piedi sulla base. Fare attenzione quando vi sono bambini
nelle vicinanze.

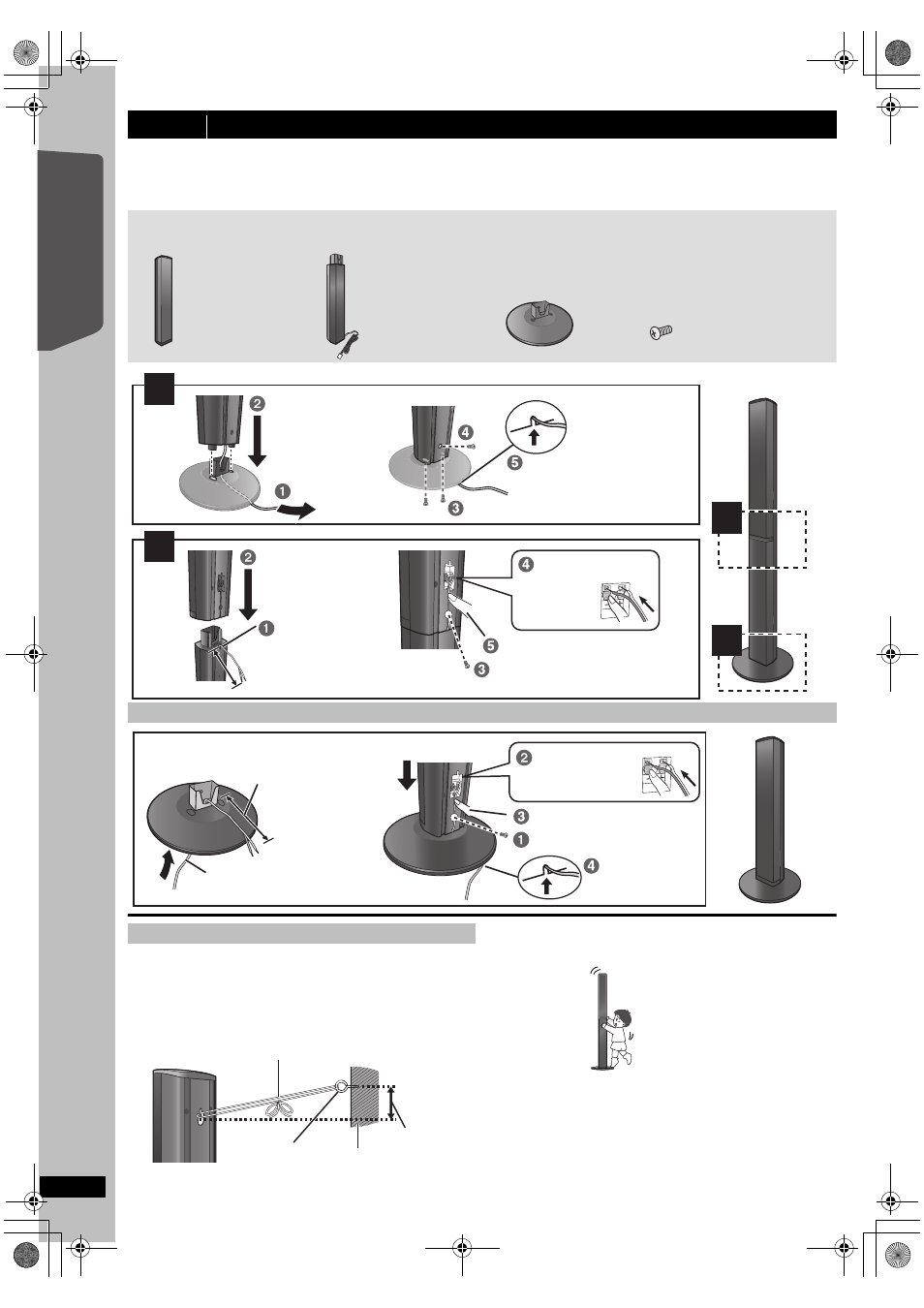

punto 1
Montaggio dei diffusori
Possibilità di montaggio del diffusore
[PT570]
[PT870]
2 Diffusori anteriori
2 Diffusori anteriori
2 Diffusori surround
[PT570]
[PT870]
2 Supporti (con cavo)
4 Supporti (con cavo))
[PT570] 2 Basi
[PT870]
4 Basi
[PT570] 8 Viti
[PT870]
16 Viti
Accertarsi di avere tutti i componenti indicati prima di cominciare il montaggio, l’installazione e i collegamenti.
≥ Tenere le viti lontane dalla portata dei bambini per evitare rischi di ingerimento.
≥ Per l’attacco a parete opzionale, vedi pag. 23.
1
2
2
1
Far scivolare dentro la
fessura.
Premere dentro la fessura.
Serrare saldamente.
Serrare saldamente.
Inserire il filo a fondo.
Premere!
Posizione del cavo
tra gli spigoli.
Lasciare una distanza di almeno 120 mm.
: Bianco
: Blu
Far passare il cavo del diffusore
attraverso la base.
Collegare il diffusore.
Inserire il filo a fondo.
Premere!
: Bianco
: Blu
Far scivolare
dentro la fessura.
Premere dentro la fessura.
Serrare saldamente.
È possibile rimuovere il cavo dal
supporto ed utilizzarlo. Per ricollegare
il cavo, fare riferimento alla pagina 23.
Lasciare una distanza
di almeno 120 mm.
Prevenire la caduta dei diffusori
Cordicella (non in dotazione)
Parete
150 mm
circa
Occhiello della vite
(non in dotazione)
Parte posteriore
del diffusore
Fare passare dalla parete al diffusore e annodare
saldamente.
es. Diffusori anteriori
NO
