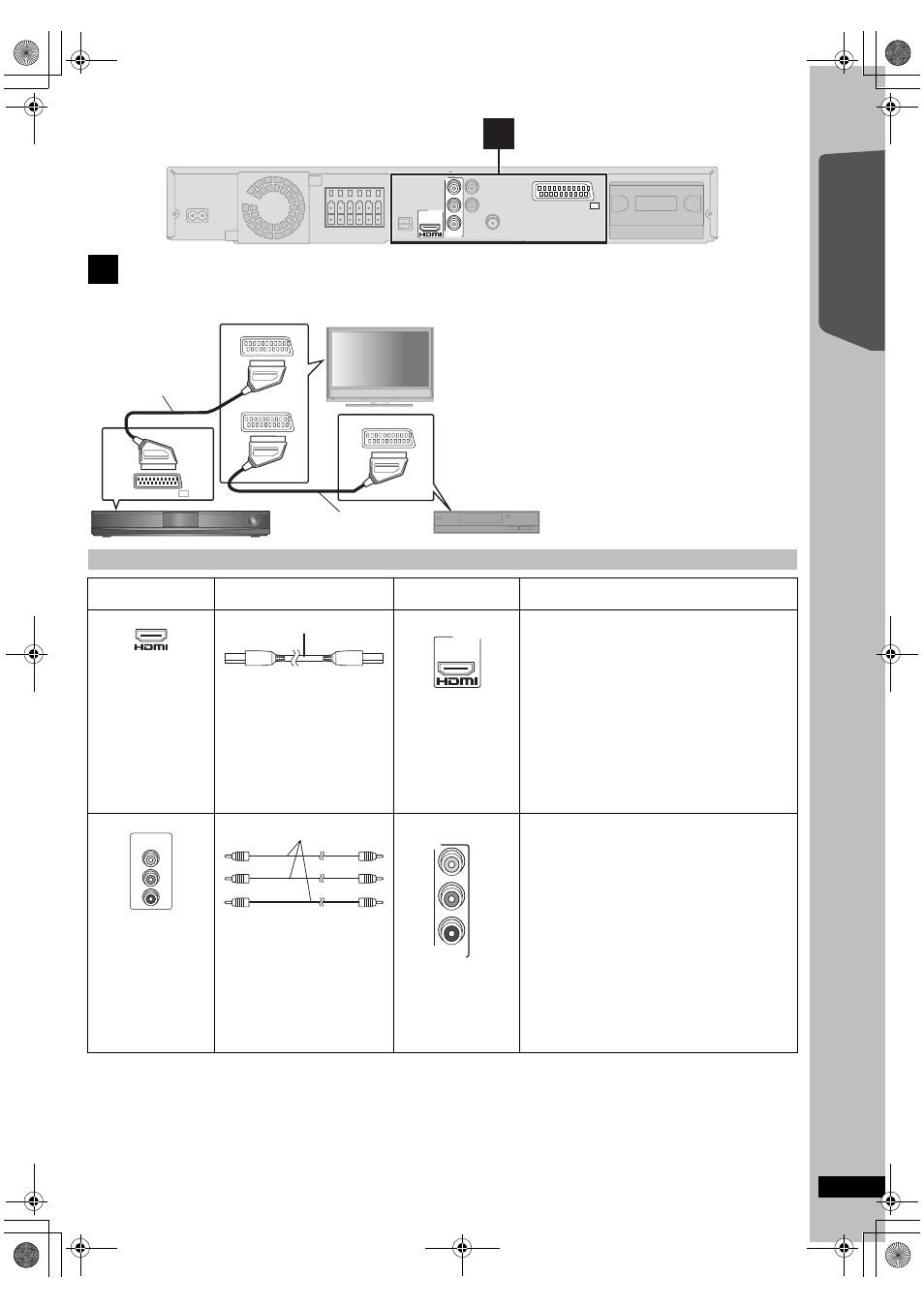

Esempio di installazione base
[Nota]
≥ Non creare collegamenti video attraverso il VCR.
Le immagini potrebbero non essere visualizzate correttamente a causa della protezione contro la copia.
≥ È richiesto un solo collegamento video. Scegliere uno dei collegamenti video sopra indicati a seconda del proprio apparecchio TV.
(Continua alla pagina successiva)
3 Collegamenti audio e video
Altri collegamenti video
Terminale TV
Cavo richiesto
(non in dotazione)
Terminale unità
principale
Funzioni
[Nota]
Nel caso vi sia più di un
terminale HDMI,
vedere il manuale di
istruzioni
dell’apparecchio TV per
stabilire su quale
terminale effettuare il
collegamento.
[Nota]
≥ Non è possibile utilizzare cavi
non conformi HDMI.
≥ Si consiglia l’uso di un cavo
HDMI prodotto da Panasonic.
Codice prodotto consigliato:
RP-CDHG15 (1,5 m),
RP-CDHG30 (3,0 m),
RP-CDHG50 (5,0 m), ecc.
[\\\\\\\\\\\HDMI\\\\\\\\\\\] Questo collegamento fornisce la migliore qualità
dell’immagine.
≥ Impostare “PRIORITÀ VIDEO” su “ON” (B 25, Menu
HDMI).
≥ Impostare “FORMATO VIDEO” in Menu 4 (HDMI)
(B 19).
VIERA Link “HDAVI Control”
Se il proprio apparecchio TV Panasonic è compatibile
con la tecnologia VIERA Link, è possibile utilizzare il TV
in sincronia con le operazioni del sistema home theater
o viceversa (B 20, Utilizzo della funzione VIERA Link
“HDAVI Control TM ”).
≥ Creare un collegamento audio aggiuntivo (B 8)
quando si utilizza la funzione VIERA Link “HDAVI
Control” .
Gli apparecchi TV
Panasonic con
terminali di ingresso da
576/50i·50p,
480/60i·60p sono
compatibili con la
modalità progressiva.
Se si usa un
apparecchio TV di
un’altra marca,
rivolgersi al rivenditore.
≥ Collegare ai terminali
dello stesso colore.
Questo collegamento fornisce un’immagine molto più
pulita rispetto al terminale SCART (AV).
≥ Quando si crea questo collegamento, selezionare
“VIDEO/YPbPr” o “S-VIDEO/YPbPr” in “VIDEO OUT
– SCART” nel menu VIDEO. Se è selezionato
“RGB 1/NO USCITA” o “RGB 2/NO USCITA”, non
viene emesso alcun segnale dai terminali video
component. (B 25)
Per fruire del video progressivo
≥ Collegare il dispositivo a un apparecchio TV
compatibile con l’uscita progressiva.
– Impostare “VIDEO OUT (I/P)” nel menu VIDEO su
“PROGRESSIVO” e seguire quindi le istruzioni sulla
schermata dei menu (B 25).
AV
R
L
Y
P B
P R
AV OUT
COMPONENT
VIDEO OUT
OPTICAL OPTICAL IN IN
3
Unità principale
AV1
AV2
AV OUT
AV
Cavo Scart
(non in dotazione)
Televisore (non in dotazione)
Unità
principale
Cavo Scart
(non in dotazione) 
Decoder satellitare (STB) o
VCR (non in dotazione)
§ Questo collegamento consente anche di riprodurre l’audio
dell’apparecchio TV tramite il sistema home theater (B 12,
Selezionare la sorgente dal telecomando). Selezionare l’uscita
audio appropriata (es. Monitor) sull'apparecchio TV.
Per migliorare la qualità delle immagini, è possibile modificare l’uscita
del segnale video dal terminale SCART (AV) per adattarla al tipo di
apparecchio TV che si sta utilizzando.
≥ Selezionare “S-VIDEO/YPbPr”, “RGB 1/NO USCITA” o “RGB 2/NO
USCITA” da VIDEO OUT – SCART” in Menu VIDEO (B 25).
≥ Quando sono collegati sia il cavo HDMI che il cavo scart, non ci sarà
uscita RGB dal terminale SCART (AV).
AV IN
Cavo HDMI
AV OUT
COMPONENT
VIDEO IN
P R
P B
Y
Cavi video
Y
P B
P R
COMPONENT
VIDEO OUT
[COMPONENT\VIDEO]
