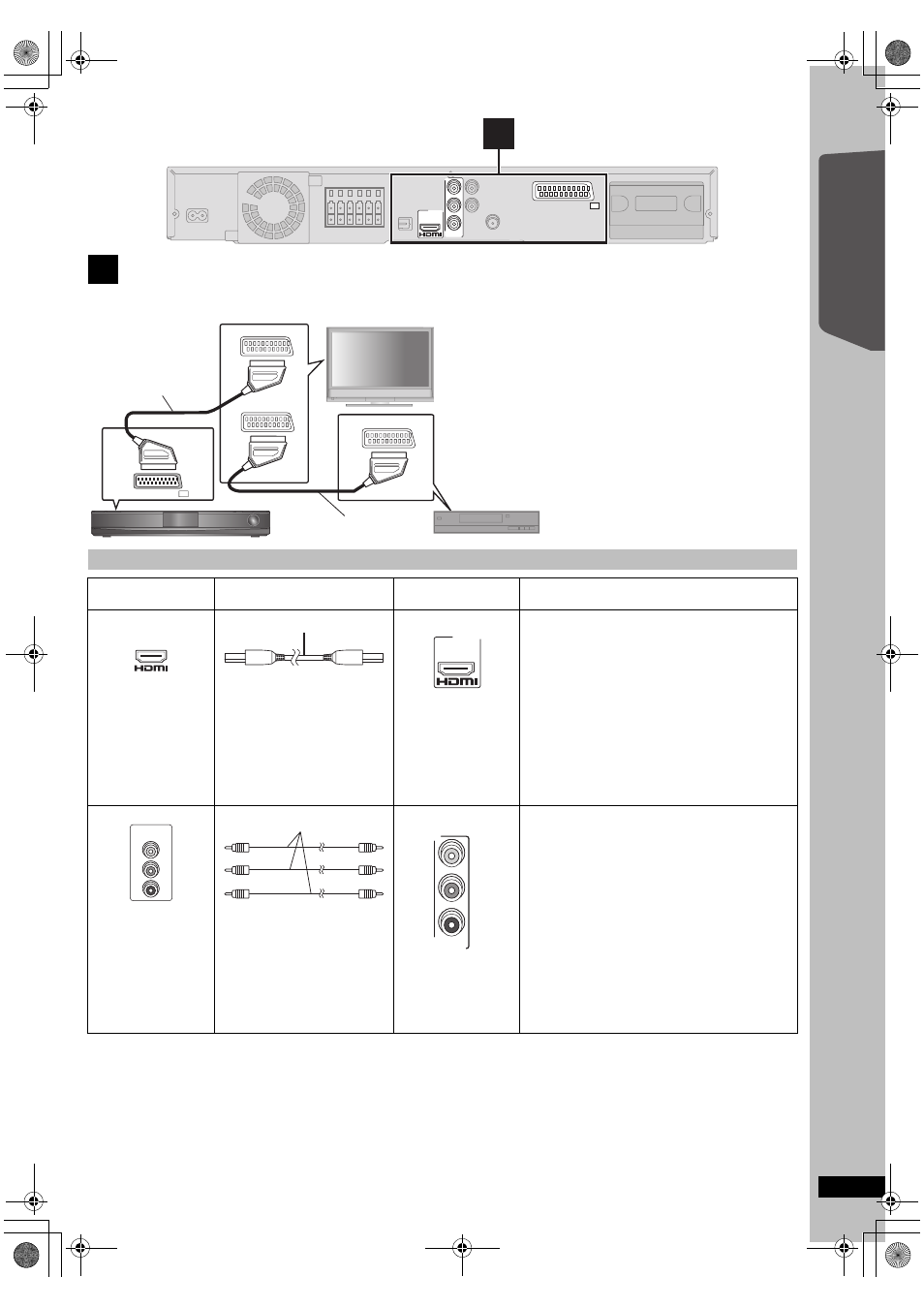

Exemple d'installation de base
[]Remarque]]
≥ N'effectuez pas les connexions vidéo à travers le magnétoscope.
Du fait de la protection anti-copie, l'image pourrait ne pas s'afficher correctement.
≥ Une seule connexion vidéo est nécessaire. Choisissez l'une des connexions vidéo ci-dessus en fonction de votre téléviseur.
(Suite page suivante)
3 Connexions audio et vidéo
Autres connexions vidéo
Prise du téléviseur
Câble nécessaire
(non fournis)
Prise de l'unité
principale
Caractéristiques
[]Remarque]]
S'il y a plus d'une prise
HDMI, voir le mode
d'emploi du téléviseur
pour déterminer à
quelle prise vous devez
vous connecter.
[]Remarque]]
≥ Les câbles non conformes au
standard HDMI ne peuvent pas
être utilisés.
≥ Il est conseillé d'utiliser un câble
HDMI Panasonic. Référence
recommandée:
RP-CDHG15 (1,5 m),
RP-CDHG30 (3,0 m),
RP-CDHG50 (5,0 m), etc.
[\\\\\\\\\\\HDMI\\\\\\\\\\\] Cette connexion fournit la meilleure qualité d'image.
≥ Paramétrez “PRIORITE VIDEO” sur “OUI” (B 25,
Menu HDMI).
≥ Sélectionnez “FORMAT VIDEO” sous Menu 4 (HDMI)
(B 19).
VIERA Link “HDAVI Control”
Si votre téléviseur Panasonic est compatible VIERA
Link, vous pouvez commander votre téléviseur en
synchronisation avec le fonctionnement du système de
cinéma maison et inversement (B 20, Utiliser VIERA
Link “HDAVI Control TM ”).
≥ Effectuez la connexion audio supplémentaire (B 8)
quand vous utilisez la fonction VIERA Link “HDAVI
Control” .
Les téléviseurs
Panasonic présentant
des prises d'entrée
576/50i·50p,
480/60i·60p sont
compatibles avec le
balayage progressif. Si
vous avez une autre
marque de téléviseur,
consultez le fabricant.
≥ Branchez aux prises
de la même couleur.
Cette connexion assure une image beaucoup plus
nette que la prise SCART (AV).
≥ Lorsque vous effectuez cette connexion, sélectionnez
“VIDEO/YPbPr” ou “S-VIDEO/YPbPr” sous “SORTIE
PERITEL” dans le menu VIDEO. Si “RVB 1/SANS
SOR.” ou “RVB 2/SANS SOR.” est sélectionné,
aucun signal n'est sorti sur les prises vidéo
composant. (B 25)
Pour bénéficier de vidéo en balayage progressif
≥ Connectez à un téléviseur compatible avec la sortie
en balayage progressif.
– Paramétrez “SORTIE V (I/P)” dans le menu VIDEO
sur “PROGRESSIVE”, puis suivez les instructions
de l'écran du menu (B 25).
AV
R
L
Y
P B
P R
AV OUT
COMPONENT
VIDEO OUT
OPTICAL OPTICAL IN IN
3
Appareil principal
AV1
AV2
AV OUT
AV
Câble péritel
(non fourni)
Téléviseur (non fourni)
Appareil
principal
Câble péritel
(non fourni) 
Décodeur ou magnétoscope
(non fourni)
§ Cette connexion vous permettra également de diffuser l'audio du
téléviseur sur votre système de cinéma maison (B 12, Sélectionner
la source au moyen de la télécommande). Sélectionnez la sortie
audio (ex. Monitor) sur le téléviseur.
Pour améliorer la qualité d'image, vous pouvez modifier la sortie vidéo
de la prise SCART (AV) en fonction du type de téléviseur que vous
utilisez.
≥ Sélectionnez “S-VIDEO/YPbPr”, “RVB 1/SANS SOR.” ou “RVB 2/
SANS SOR.” depuis “SORTIE PERITEL” sous Menu VIDEO (B 25).
≥ Quand le câble HDMI et le câble Péritel sont connectés, il n'y a pas de
sortie RVB sur la prise SCART (AV).
AV IN
Câble HDMI
AV OUT
COMPONENT
VIDEO IN
P R
P B
Y
Câbles vidéo
Y
P B
P R
COMPONENT
VIDEO OUT
[COMPONENT\VIDEO]
