Orientierbare Probenhalteraufnahme
• Objektkopf in die obere Endlage fahren und
die Handradblockierung aktivieren.
• Zum Lösen der Klemmung Exzenterhebel (29)
nach vorn drehen.
• Mit Stellschraube (30) Probe in Nord-Süd- mit
Stellschraube (31) Probe in Ost-West-Richtung
orientieren.
Jede Umdrehung der Schraube neigt die Probe
um 2°. Insgesamt sind in Jeder Richtung 4 Um-
drehungen = 8° möglich. Die Genauigkeit liegt
bei etwa ± 0,5°.
Zur besseren Einschätzung gibt es auf dem
Griff eine weiße Markierung und einen beim
Drehen spürbaren Rastpunkt.
• Zum Fixieren der Orientierung Exzenterhebel
(29) zurück drehen.
Anzeige der Nullstellung
Zur besseren Anzeige der Nullstellung besitzt die
Orientierung zwei rote Indikatoren (32).
Wenn beide Indikatoren sichtbar sind und gleich-
zeitig beide Stellschrauben in Nullstellung (Rast-
punkt, weiße Markierung auf "") ist die Probe in
Nullstellung.
5. Bedienung
Die orientierbare Probenhalteraufnahme kann
gegen eine nicht orientierbare Aufnahme (optio-
nales Zubehör) ausgetauscht werden.
Die Objektorientierung ermöglicht eine einfache
Lagekorrektur der Probenoberfläche bei einge-
spannter Probe.
32
30
32
31
29
In die Schnellspannvorrichtung der orientierbaren Probenhalteraufnahme können alle als Zu-
behör erhältlichen Objektklammern verwendet (eingesetzt) werden.
Bei Verwendung der großen Standard-
Objektklammer (50 x 55 mm) kann die
Probenorientierung von 8° in Nord-
Süd-Richtung nicht vollständig ausge-
nutzt werden.
Der nutzbare Winkel beträgt hier nur
ca. 4°.

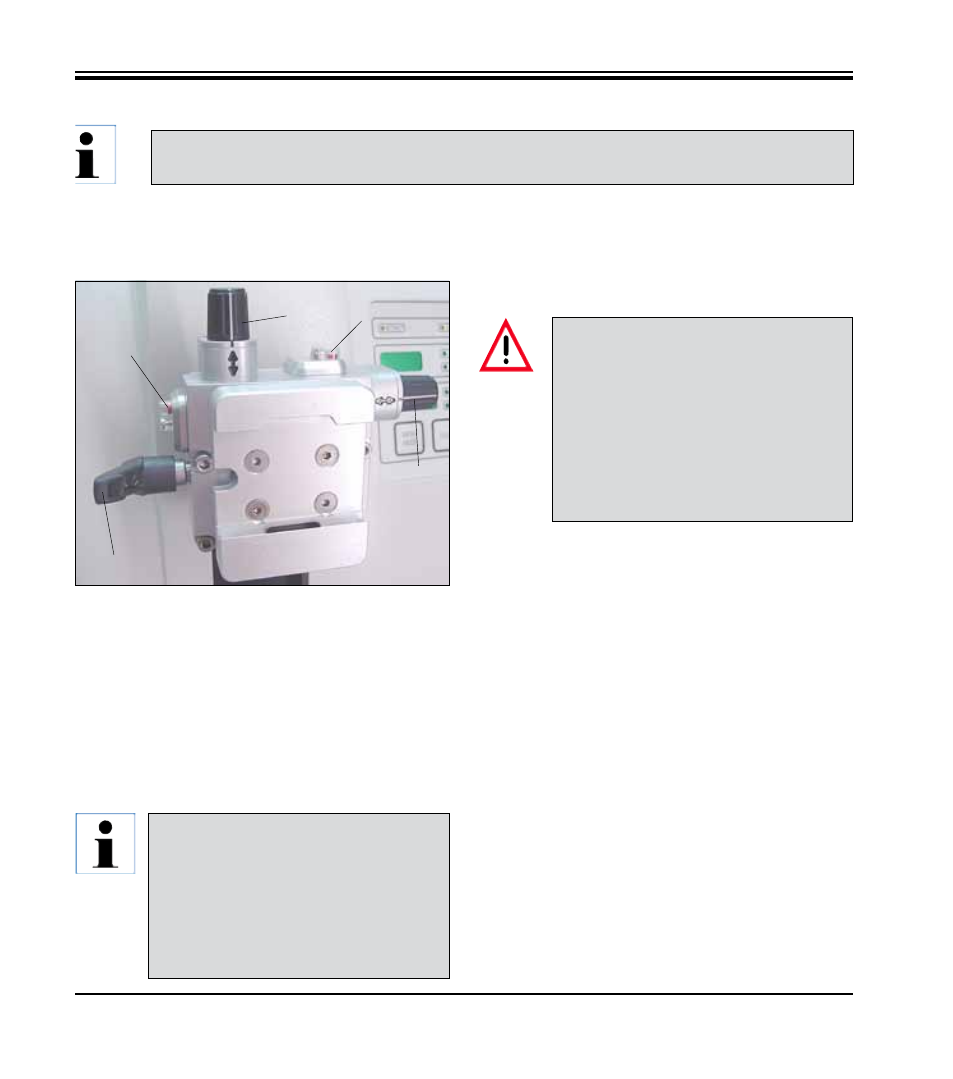

Abb. 19
Orientierung der Probe
Eine Orientierung der Probe darf nicht
in der Retraktionsphase vorgenommen
werden!
Vor dem anschließenden Schnitt wird
ein Vorschub um den Retraktionswert
PLUS die eingestellte Schnittdicke zu-
gestellt.
Dabei besteht die Gefahr, dass Probe
und Messer beschädigt werden!
