37 Leica RM2245

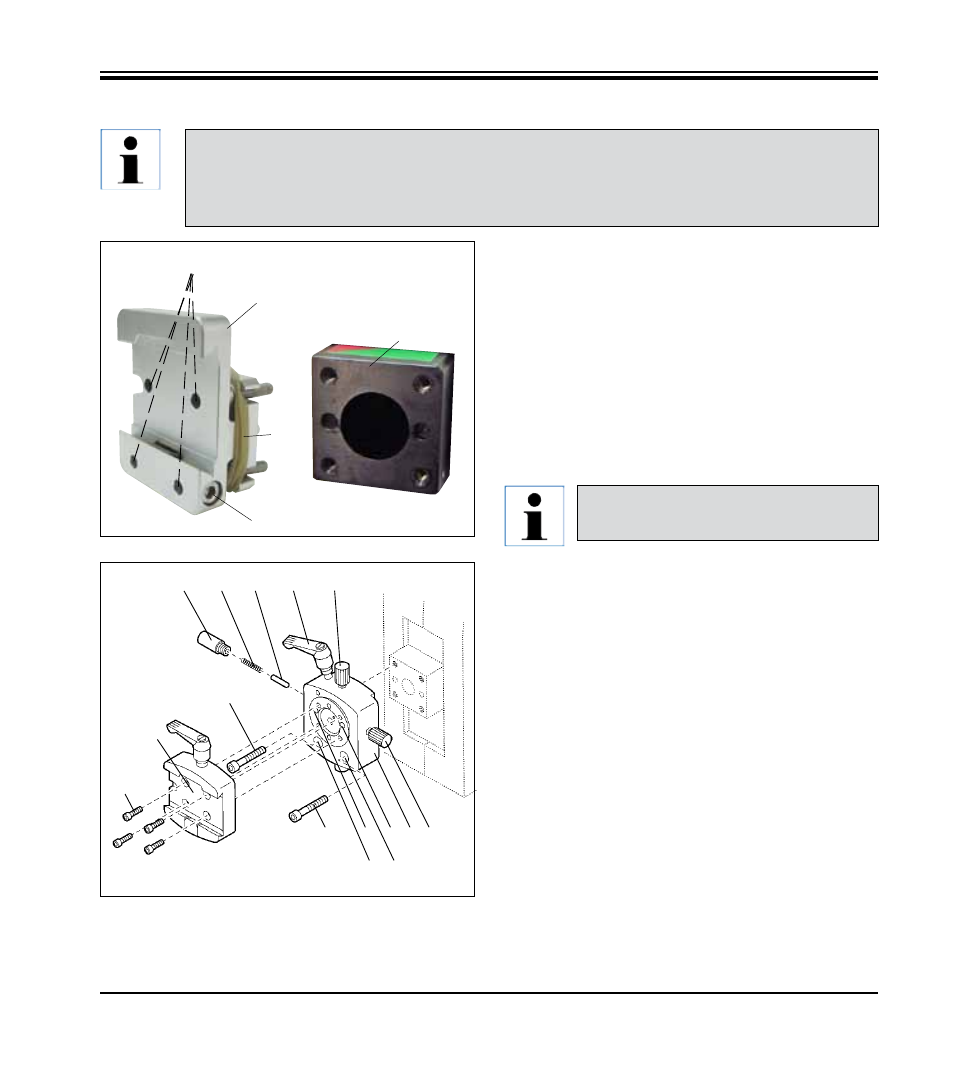

6.1 Montage der Probenhalteraufnahme
6.1.1 Starre Probenhalteraufnahme
• Starre Probenhalteraufnahme (4) auf den Ob-
jektkopf (3) schrauben:
Schraube (1) entfernen, dann Probenhalterauf-
nahme (4) von vorn auf Objektkopf (3) stecken
und Schrauben (2) mit Innensechskant-Schlüssel
SW 3 festziehen.
Danach Schraube (1) seitlich einstecken und mit
Innensechskant-Schlüssel SW 4 kurz anziehen.
Abb. 28 1
2
4
5
3
6.1.2 Orientierbare Probenhalteraufnahme
• Zum Lösen Exzenterbolzen (6) gegen den Uhr-
zeigersinn drehen.
• Druckstück (5) mit Schlitzschraubendreher ganz
herausdrehen und mit Feder (5a) und Stift (5b)
herausziehen.
• Stellschrauben (3) und (4) ganz herausdrehen.
• Orientierbare Probenhalteaufahme wie gezeigt
aufsetzen.
• Schrauben (7+8) in die Bohrung stecken
(2 Schrauben (8) sind durch Bohrung (9a) zu-
gänglich) und mit Innensechskantschlüssel
SW 3 gleichmäßig eindrehen.
• Feder (5a) und Stift (5b) mit der flacheren Seite
in das Druckstück (5) einsetzen. Druckstück mit
Schlitzschraubendreher ganz eindrehen.
• Stellschrauben (3+4) wieder ganz eindrehen.
Abb. 29
1
2
3 5b 5a 5 6
4
7 + 8
7 + 8 9b 9b
9a 9a
10
• Zuletzt Schwalbenschwanzaufnahme (2) aufset-
zen, durch Eindrehen der 4 Schrauben (1).mit ei-
nem Innensechskantschlüssel SW 3 befestigen.
6. Optionales Zubehör
Mit dem Grundgerät wird je nach Bestellung die orientierbare oder starre Probenhalterauf-
nahme geliefert, die zunächst montiert werden muss. In beide Probenhalteraufnahmen kön-
nen alle als Zubehör erhältlichen Objektklammern eingesetzt werden.
Vor der Montage der Probenhalteraufnahme mechanische Handradblockierung aktivieren!
Gummring frühestens nach Aufsetzen
auf Objektkopf entfernen!
