Seite 59
57
Leica RM2245

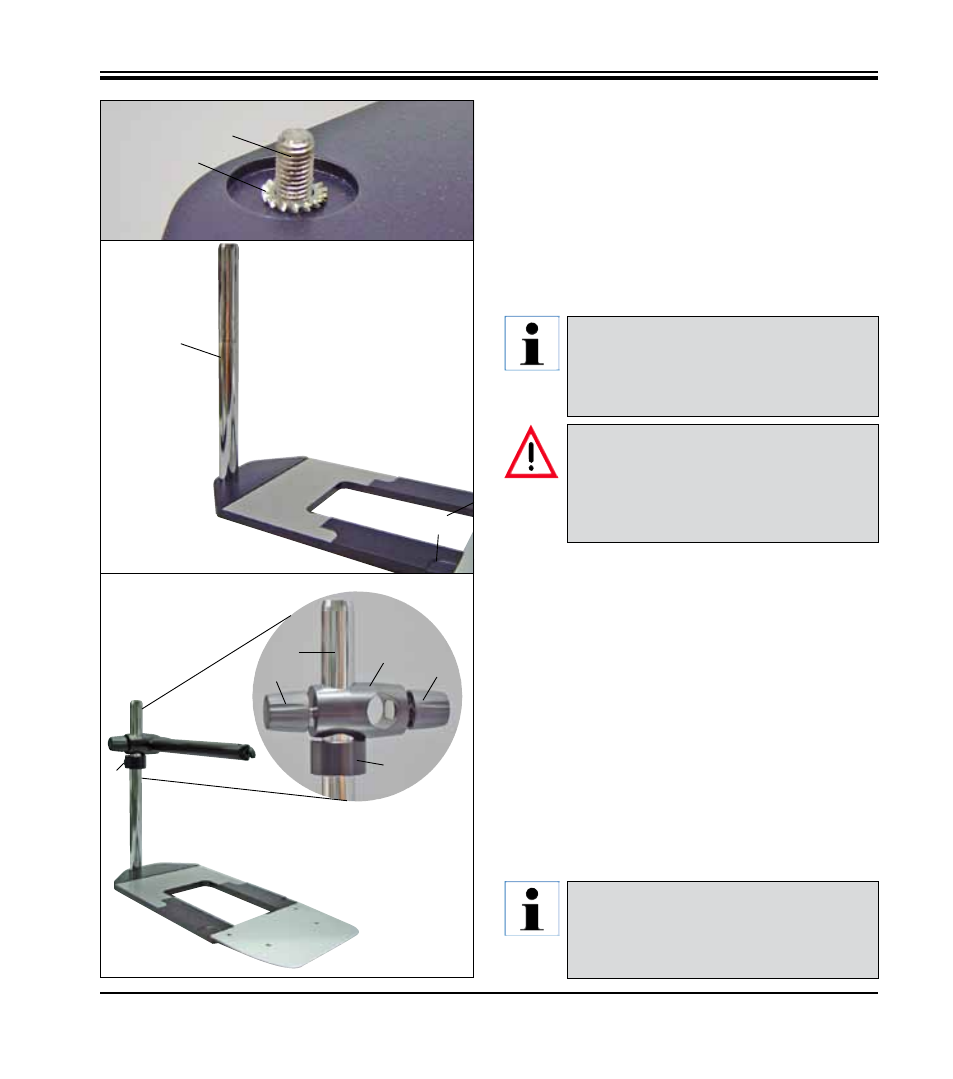

2. Vertikalsäule montieren
• Zylinderschraube (b) von der Unterseite in
die Bohrung der Basisplatte.stecken. Jetzt
Unterleg-Fächer-Scheibe (c) von oben auf die
Zylinderschraube stecken.
• Anschließend silberfarbene Vertikalsäule (2)
von der Obereite der Basisplatte aufschrauben
und mit dem Innensechskantschlüssel, SW 8
festziehen.
A
3. Horizontalarm montieren
• Als erstes den Stützring (e) auf die Vertikal-
säule schieben und so positionieren, dass die
Klemmutter (f) nach hinten zeigt - Klemmutter
fest ziehen.
• Jetzt darüber liegendes Kreuzgelenk (d)
aufstecken. Es ist darauf zu achten, dass die
Feststellschraube (g) zur rechten Seite der
Basisplatte zeigt - der Horizontalarm muss
mittig über dem Mikroskop sitzen.
• Horizontalarm (3), mit der abgeflachten Seite
in Richtung der Feststellschraube (g), in das
Kreuzgelenk (d) schieben und fest drehen.
6. Optionales Zubehör
Abb. 62
Abb. 61
Abb. 60
b
c
2
e
d
2
g
f
h
Die Fächerscheibe muss zwischen Ba-
sisplatte und Vertikalsäule angebracht
werden, um unbeabsichtigtes Drehen
der Säule zu vermeiden.
Akute Kippgefahr ! Nach Montage der
Vertikalksäule sofort das Mikrotom so
auf die Basisplatte stellen, dass die vor-
deren Füße des Mikrotoms in den abge-
flachten Mulden (A) stehen.
Näheres zu Anschluss und Bedienung
von Mikroskop, Lupe oder Kaltlichtquel-
le der entsprechenden Gebrauchsan-
weisung entnehmen.
