6. Optionales Zubehör
Lateralverschiebung (nur MH E)
Die seitliche Verschiebefunktion ermöglicht es,
die Schneide der Klinge über die gesamte Länge
zu nutzen, ohne dabei die Einstellungen am Mes-
serhalter zu verändern. Der MH E besteht aus
dem Segmentbogen A (mit Hebel (11)), sowie dem
Klemmaufsatz B (mit Hebel (10) und Auswurfhilfe
(13)).
Die äußerste linke und rechte Position, sowie die
Mittelstellung wird jeweils durch einen Rastpunkt
gekennzeichnet.
• Zum Lösen der Klemmung Hebel (11) links am
Messerhalter nach vorn drehen.
• Messerhalter seitlich verschieben.
• Zum Klemmen Hebel (11) nach hinten drehen.
11
Hinweis zum Messerhalter E
Der Messerhalter E ist ein wichtiges Präzisionsbauteil, dessen Qualität und
exakte Einstellung die Gesamtfunktion des Mikrotoms nachhaltig beeinflusst.
Bei Funktionsstörungen oder Schäden am Klemmaufsatz ist immer ein Tausch
des Klemmaufsatzes, inklusive des zugehörigen Klemmhebels erforderlich.
Leica Biosystems bietet bei Schäden am Klemmaufsatz nach Garantieablauf
neue Klemmaufsätze zu einem Sonderpreis an.
Auf diese Weise kann eine einwandfreie Funktion des Gerätes über viele
Jahre sichergestellt werden.

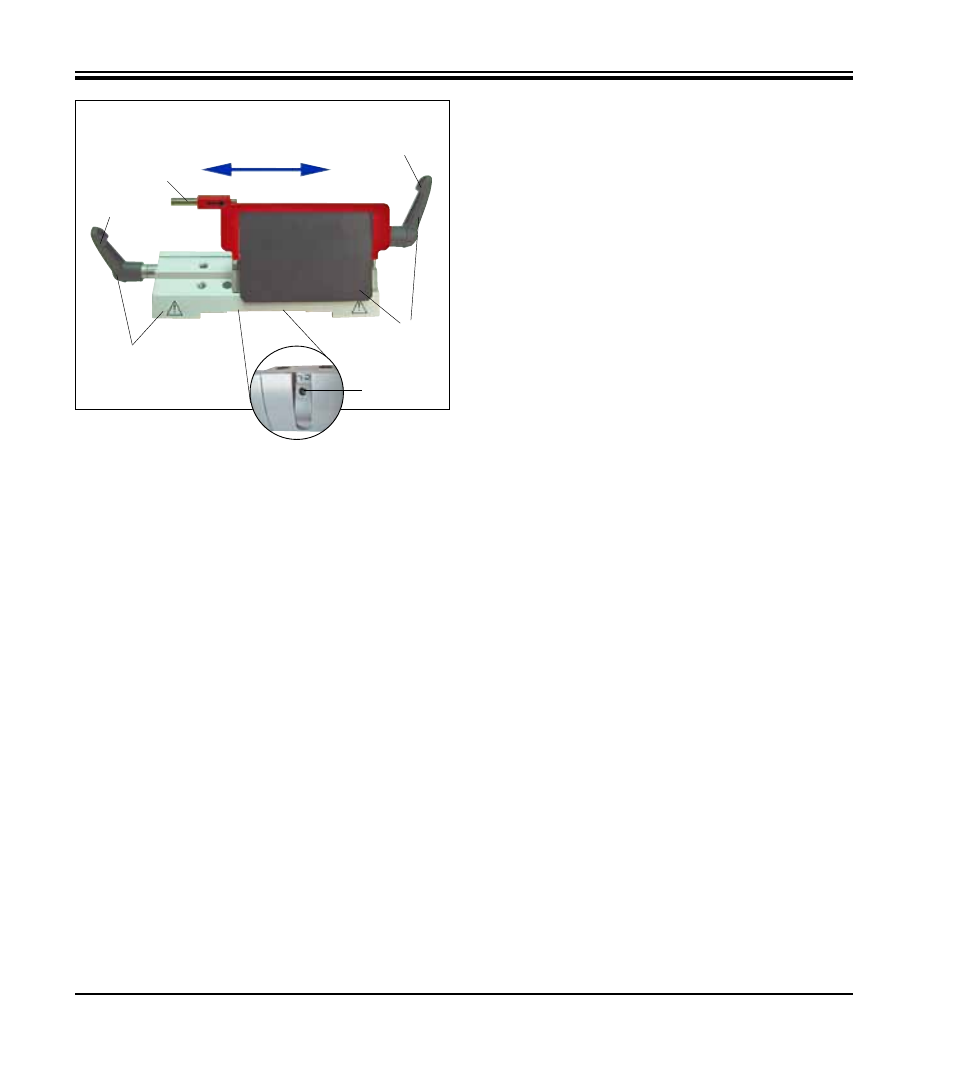

Messerhalter E
A
B
10
Um ein einwandfreies Schnittergebnis zu gewähr-
leisten, muss der Klemmaufsatz B fest auf dem
Segmentbogen A geklemmt sein.
Die Klemmung erfolgt über einen Excenter am
Hebel (11). Die Klemmkraft wird mit der Ein-
stellschraube (12) an der Unterseite des Seg-
mentbogens eingestellt. Die Einstellung der
Klemmung erfolgt so, dass der Klemmhebel mit
immer höher werdendem Widerstand bis zum
Anschlag gedreht werden kann.
Einstellung der Klemmung des Klemmaufsatzes auf dem Segmentbogen
12
Klemmung mit Innensechskantschlüssel 2,5mm
am Gewindestift (12) so einstellen, dass bei Be-
tätigung des Hebels dieser zunächst "durchdreht".
Gewindestift (12) geringfügig (ca.
1
/
4
Drehung links
bzw. rechts) weiterdrehen, anschließend kontrol-
lieren, dass der Hebel nicht mehr "durchdreht",
aber auch nicht "hart" klemmt.
(Hierzu gibt es auf der Sprachen-CD einen kurzen
Videofilm.)
13
Abb. 43
