Seite 34
32
Gebrauchsanweisung V 1.9 RevC – 06/2013
5. Bedienung
• Die Indexstriche (0°, 5° und 10°) für die Frei-
winkeleinstellung (59.1) befinden sich an der
rechten Seite des Messerhalters (57).
• An der rechten Seite der Messerhalterbasis
(51) befindet sich ebenfalls ein Indexstrich
(59.2) als Bezugspunkt für die Freiwinkelein-
stellung.
• Die Schraube (58) mit Innensechskant-
Schlüssel SW 4 (71) so weit lösen, dass der
Messerhalter (57) bewegt werden kann.
• Messerhalter anhand der Indexstriche
verschieben, bis der Indexstrich für die ge-
wünschte Einstellung über dem Indexstrich
der Messerhalterbasis steht.

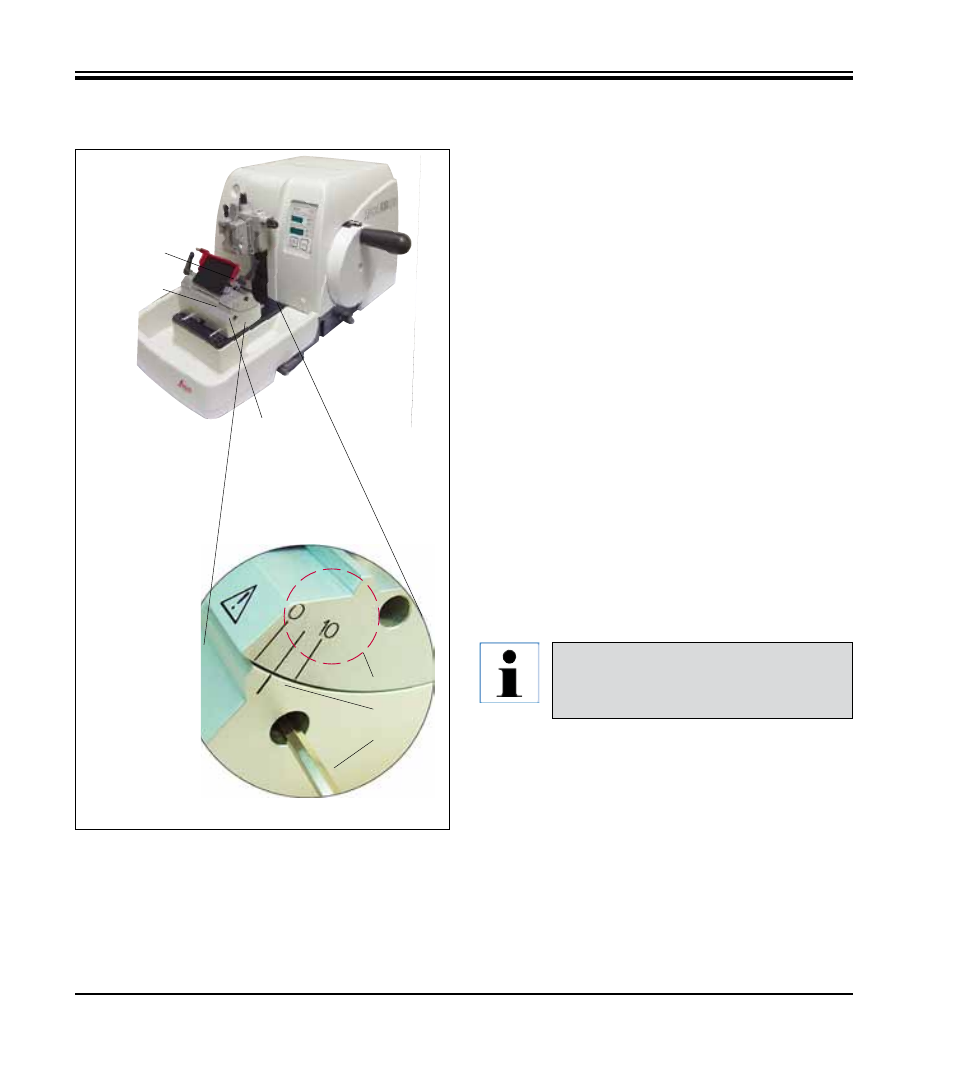

Beispiel:
Detail-Abb. zeigt einen Freiwinkel von 5°.
5.4 Einstellen des Freiwinkels
51
58
57
59.1
59.2
Detail:
Skalenteilung zur
Einstellung des
Freiwinkels.
71
Abb. 25
Die empfohlene Einstellung des Frei-
winkels für den Messerhalter E liegt
im Bereich von etwa 5°.
• Messerhalter in dieser Position festhalten
und die Schraube (58) zum Klemmen wieder
festziehen.
