3 folien-spannklammer typ 1, Optionales zubehör – Leica Biosystems RM2245 Benutzerhandbuch
Seite 44
42
Gebrauchsanweisung V 1.9 RevC – 06/2013
6. Optionales Zubehör

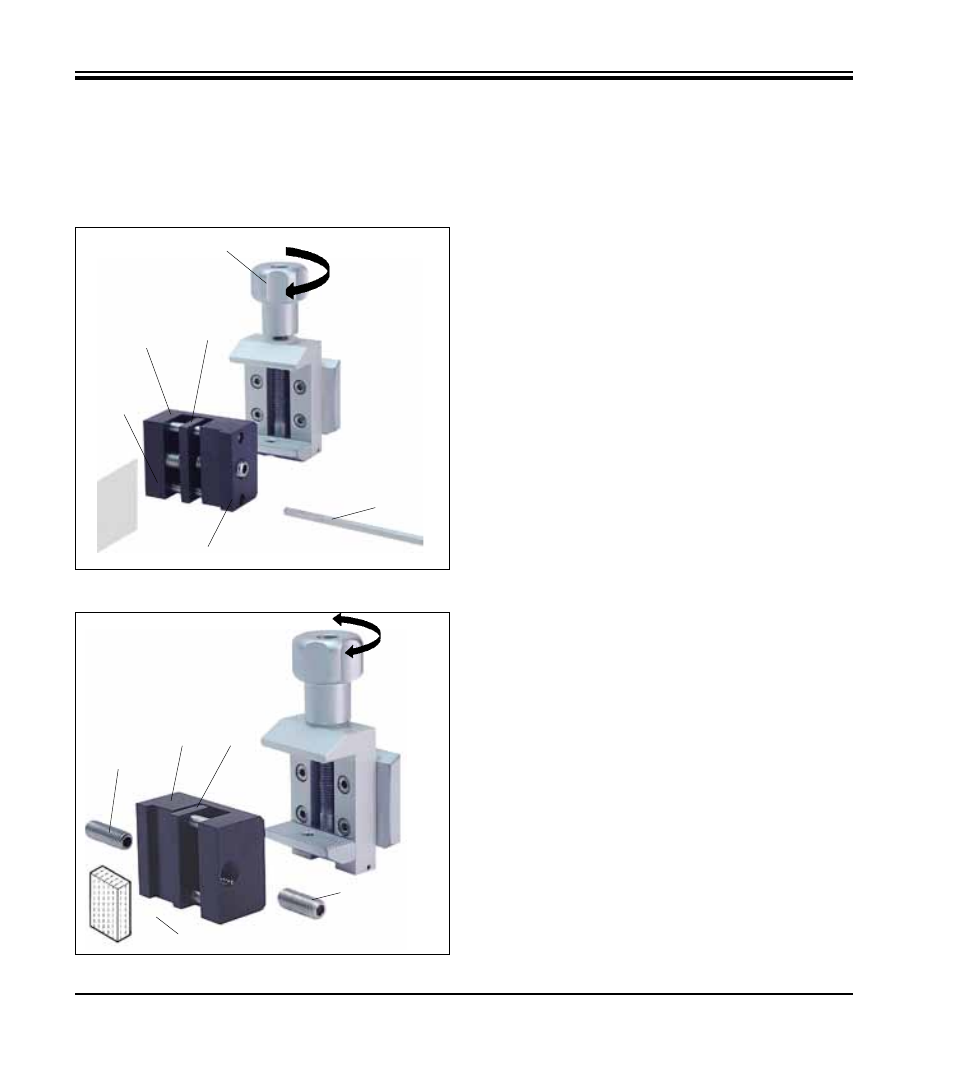

Klemmen von Folien
• Den beweglichen Backen (74) durch Drehen
des Gewindestifts mit einem Innensechskant-
schlüssel SW 4 (71) nach rechts bewegen.
• Folie (72) zwischen den beweglichen Backen
(74) und festen Backen (73) einsetzen.
• Zum Klemmen der Folie den beweglichen Bak-
ken (74) mit dem Sechskant-Schlüssel gegen
den festen Backen (73) drehen.
• Folien-Spannklammer (75) wie dargestellt in
die Standard-Objektklammer einsetzen.
• Rändelschraube (66) im Uhrzeigersinn drehen,
bis die Folien-Spannklammer geklemmt ist.
6.2.3 Folien-Spannklammer Typ 1
Die Folien-Spannklammer Typ 1 ist für sehr kleine,
dünne Folienstücke und flache, eckige Proben
geeignet. Sie wird in die Standard-Objektklammer
eingesetzt.
Klemmen von flachen, eckigen Proben
Für eckige Proben wird der mitgelieferte kürzere
Gewindestift (77) statt des längeren Gewindestifts
(76) eingesetzt.
• Längeren Gewindestift (76) mit dem Sechs-
kant-Schlüssel SW 4 (71) nach links heraus-
drehen.
• Kürzeren Gewindestift (77) in die Bohrung
eindrehen.
• Probe (67) zwischen dem beweglichen Backen
(74) und dem festen Backen (73) einsetzen.
• Zum Klemmen der Probe den beweglichen
Backen (74) durch Drehen des Gewindestifts
(77) gegen den festen Backen (73) drücken.
• Folien-Spannklammer wie dargestellt in die
Standard-Objektklammer einsetzen.
• Rändelschraube (66) im Uhrzeigersinn drehen,
bis die Folien-Spannklammer geklemmt ist.
66
74
72
75
71
73
76
77
67
74
73
Abb. 34
Abb. 35
