Seite 46
44
Gebrauchsanweisung V 1.9 RevC – 06/2013
Montage der Super Mega Kassettenklammer
Die Super Mega Kassettenklammer soll bevorzugt mit der starren Proben-
halteraufnahme verwendet werden.
Dazu wie folgt vorgehen:
6.2.5 Super Mega Kassettenklammer

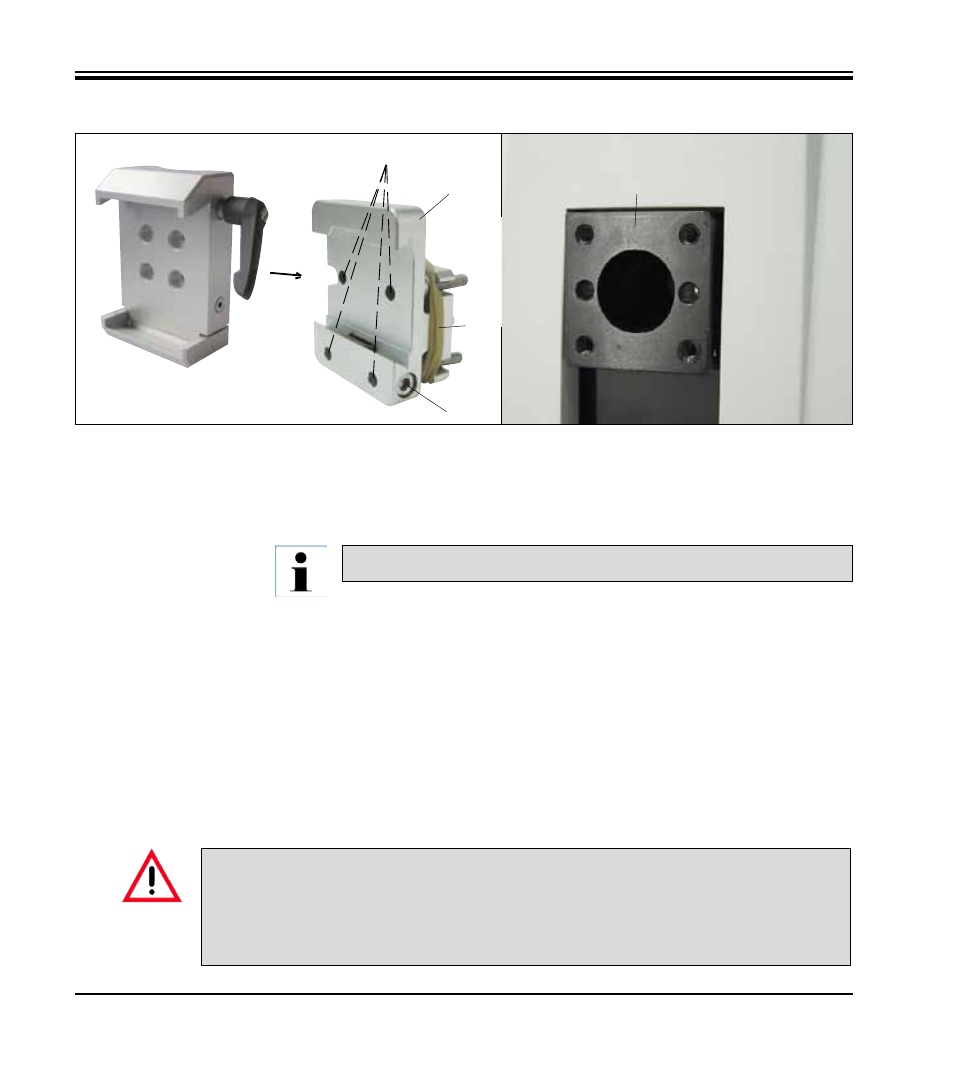

Abb. 37
1
2
3
4
5
Gummiring (5) frühestens nach Aufsetzen auf Objektkopf entfernen!
• Starre Probenhalteraufnahme (4) auf den Objektkopf (3) schrauben:
Schraube (1) entfernen, dann Probenhalteraufnahme (4) von vorn auf
Objektkopf (3) stecken und Schrauben(2) mit Innensechskant-Schlüssel
SW 3 festziehen.
Danach Schraube (1) seitlich einstecken und mit Innensechskant-
Schlüssel SW 4 kurz anziehen.
• Super Mega Kassettenklammer seitlich von links in Schwalbenschwanz-
führung der starren Probenhalteraufnahme einschieben,.nun Schraube
(1) festziehen.
6. Optionales Zubehör
Wird die orientierbare Probenhalteraufnahme mit der starren MH-Basis verwendet,
muss Orientierung in "0"-Position sein und die Abdeckung für Unterflurbeleuchtung ab-
geschraubt werden. (Bei Nichtbeachtung Kollision!)
Super Mega Kassetten Klammer NIE mit Unterflurbeleuchtung verwenden!
