Seite 58
56
Gebrauchsanweisung V 1.9 RevC – 06/2013

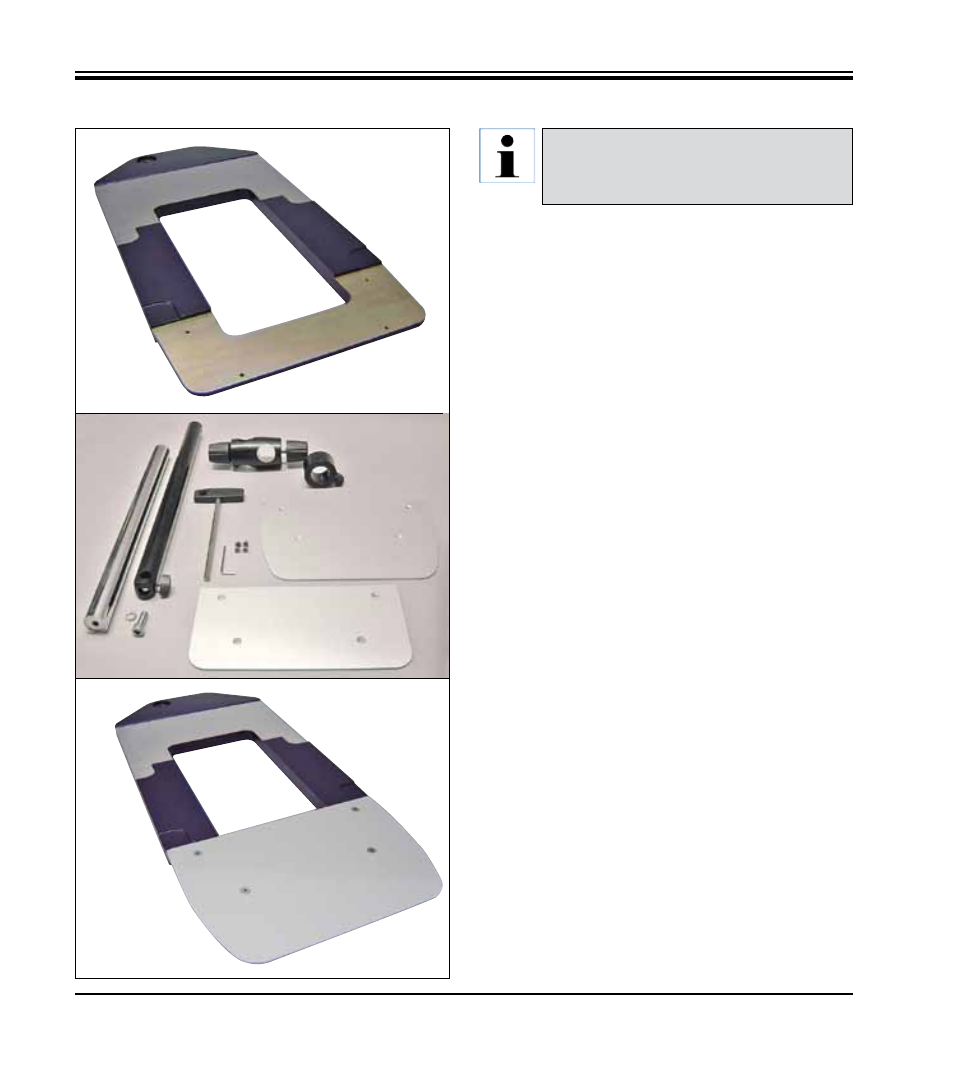

6.9 Universal-Mikroskopträger
6. Optionales Zubehör
1 - Basisplatte mit Bohrung (a)
2 - Vertikalsäule mit Zylinderschraube (b) SW 8 und
Unterleg-Fächer-Scheibe (c)
3 - Horizontalarm mit Kreuzgelenk (d) und Stützring (e)
4 - Auflageplatte, groß (für RM2235, RM2245 und
RM2255)
5 - Auflageplatte, klein (für RM2265)
6 - Innensechskantschlüssel, SW 3
7 - 4 Senkschrauben, für Montage Auflageplatte
8 - Innensechskantschlüssel, SW 8
Montage des Universal-Mikroskopträgers
1. Grundplatte montieren
• Je nach später verwendetem Mikrotom große
(5) bzw. kleine.(4) Auflageplatte auswählen.
• Diese mit mitgelieferten 4 Senkschrauben
(7) unter Verwendung des Innensechskant-
schlüssels, SW 3 (6) auf die Basisplatte
schrauben.
1
b
c
2
3
e
d
4
5
6
7
8
a
Abb. 57
Abb. 51
Abb. 58
Auspacken aller im Karton befindlichen
Zubehörteile – auf Vollständigkeit über-
prüfen.
