Seite 33
31
Leica RM2245
5. Bedienung
Die Probenhalteraufnahme gibt es in zwei Ausfüh-
rungen – mit und ohne Objektorientierung – die
gegeneinander ausgetauscht werden können.
Die Objektorientierung ermöglicht eine einfache
Lagekorrektur der Probenoberfläche bei einge-
spannter Probe.
In das Schnellspannsystem (64) können alle als
Zubehör erhältlichen Objektklammern einge-
setzt werden (siehe hierzu
Kapitel 6
"Optionales
Zubehör").
Dazu wie folgt vorgehen:
• Objektkopf (60) durch Drehen des Handrades
(12) in die obere Endlage fahren und die Hand-
radblockierung aktivieren.
• Zum Lösen der Klemmung Schraube (61)
des Schnellspannsystems (64) mit einem In-
nensechskantschlüssel SW 4 (71) gegen den
Uhrzeigersinn drehen.
• Führung (63) der Universal-Kassettenklammer
(62) von links in das Schnellspannsystem (64)
bis zum Anschlag schieben.
• Zum Klemmen der Kassettenklammer die
Schraube (61) im Uhrzeigersinn bis zum An-
schlag drehen.

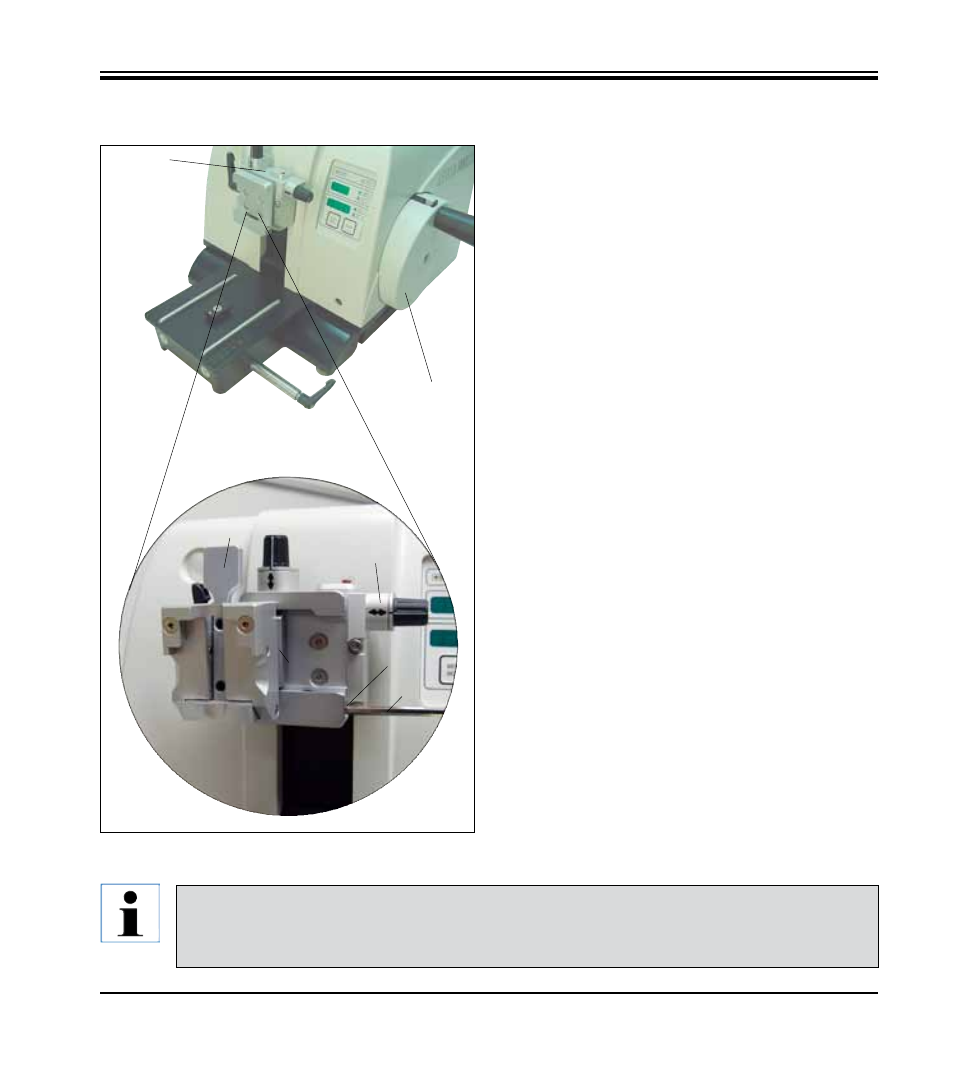

5.3 Einsetzen der Universal-Kassettenklammer
71
63
62
60
12
61
64
60
Da alle als Zubehör erhältlichen Objektklammern an der Rückseite die gleiche Führung
besitzen, erfolgt das Einsetzen auf die gleiche Weise, wie es hier am Beispiel der Univer-
sal-Kassettenklammer beschrieben ist.
Abb. 24
