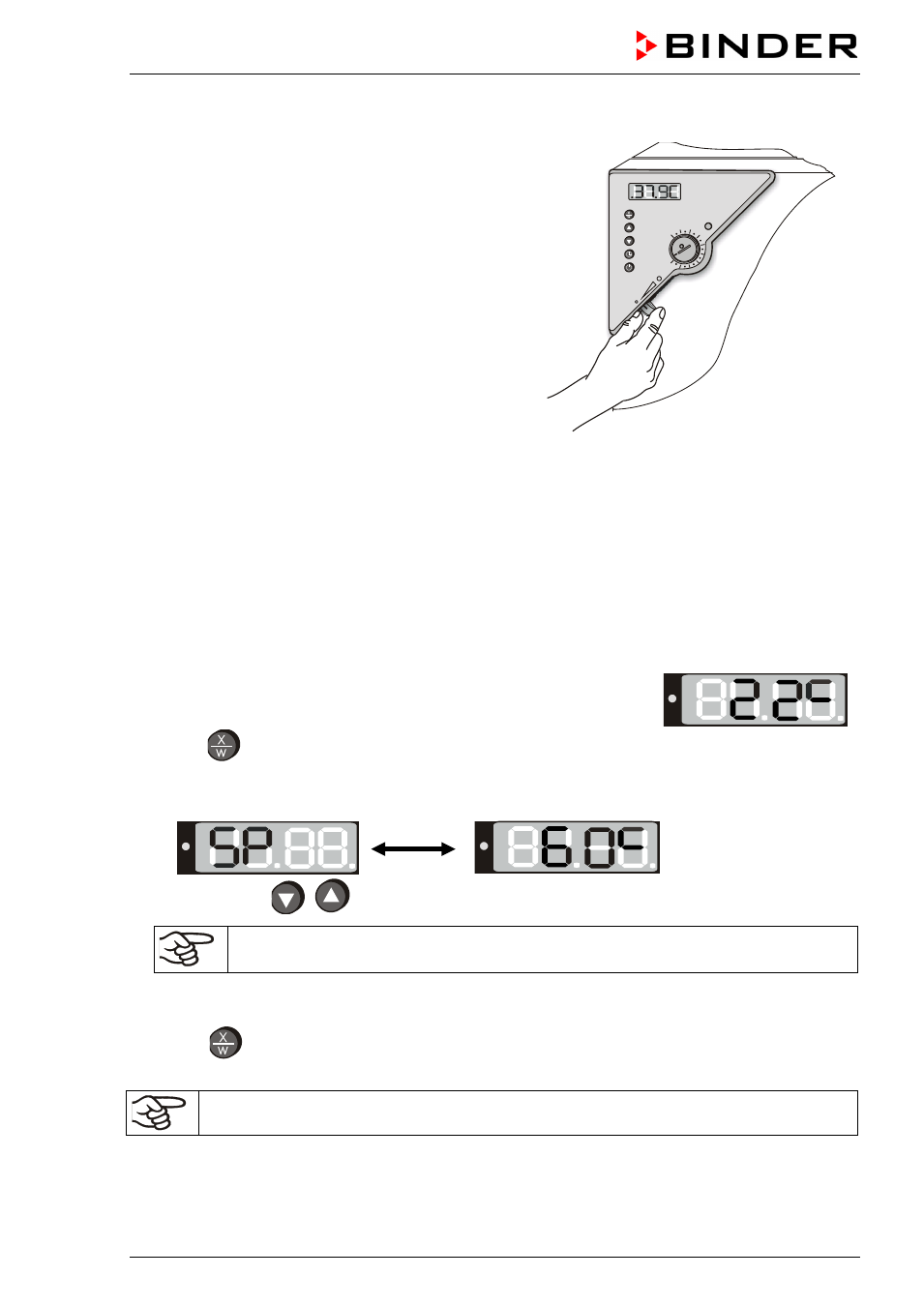

BINDER BD 23 - Handbuch (Seite 24)

BD / ED / FD (E2) 02/2015 Seite 24/62
5.3 Luftwechsel
Mit der Luftklappe im Abluftrohr kann der Luftwechsel
eingestellt werden.
Ohne Anschluss einer Absaugvorrichtung:
• Bei BD und ED Geräten lässt sich über das Abluftrohr
die Frischluftzirkulation erhöhen. Die Luftklappe im Ab-
luftrohr dient zur Einstellung der Frischluftzufuhr.
• Bei FD Geräten strömt bei geöffneter Luftklappe und
Ventilatorbetrieb Frischluft durch Belüftungsöffnungen
ein.
• Bei ganz geöffneter Lüftung kann die räumliche Tem-
peraturgenauigkeit ungünstig beeinflusst werden.
Abb. 5: Luftklappe einstellen
6. Bedienung des Reglers
Die Bedienung des Reglers ist bei allen drei Geräten BD, ED und FD identisch. Die Temperaturregler
unterscheiden sich nur im Temperaturbereich (BD: bis 100 °C, ED/FD: bis 300 °C) und der Anzeigegen-
auigkeit (BD: Zehntelgrad genau, ED/FD: Grad genau).
6.1 Anzeige / Einstellung des Temperatursollwertes (ohne Rampenfunktion)
Das Gerät ist in Betrieb, der Regler befindet sich in Grundstellung (Ist-
wertanzeige). Das Display zeigt die aktuelle Isttemperatur (Beispiel: 22
°C):
1. Taste drücken
Das Display zeigt abwechselnd „ SP“ und den bisher eingestellten Temperatur-Sollwert (Beispiel:
60 °C):
2. Mit den Tasten Sollwert zwischen 0 und 300 einstellen.
Für den gewünschten Temperatur-Sollwert kann ein Temperaturbereich von 5 °C
über Raumtemperatur bis 100 °C (BD) bzw. bis 300 °C (ED/FD) gewählt werden.
3. 2 Sekunden warten, bis der eingestellte Temperaturwert automatisch übernommen wird (Anzeige
blinkt 1-mal)
4. Taste drücken, um zur Grundstellung (Istwertanzeige) zurückkehren (nach ca. 30 Sek. auto-
matisch).
Einstellung des Sicherheitsthermostaten (Kap. 7) bei jeder Sollwertänderung neu beachten.
