BD / ED / FD (E2) 02/2015 Seite 25/62

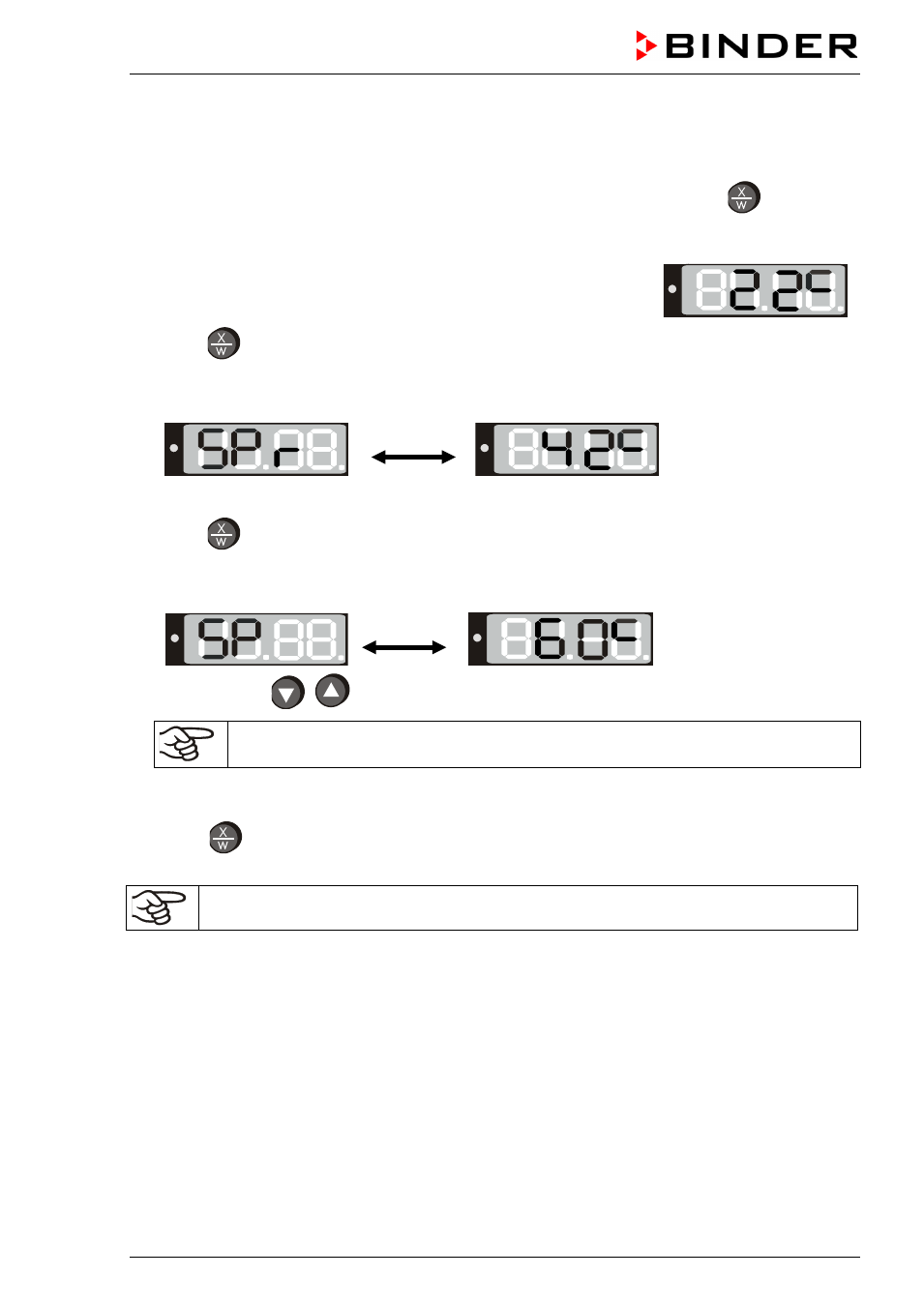

6.2 Anzeige / Einstellung des Temperatursollwertes (mit gewählter Rampen-
funktion)
Falls zuvor ein Wert für eine Temperatur-Rampe gewählt (Kap. 6.4.2) wurde:
Ausgehend von Grundstellung / Istwertanzeige kann im Rampenbetrieb mit der Taste zusätzlich zu
dem gewählten Temperatur-Endsollwert für auch der mit dem gewählten Gradienten ansteigende aktuelle
Temperatur-Rampensollwert angezeigt werden.
Das Gerät ist in Betrieb, der Regler befindet sich in Grundstellung (Ist-
wertanzeige). Das Display zeigt die aktuelle Isttemperatur (Beispiel: 22
°C):
1. Taste drücken
Das Display zeigt abwechselnd „ SPr“ und den mit dem gewählten Gradienten ansteigende aktuelle
Temperatur-Rampensollwert (Beispiel: 42 °C):
Dieser Rampen-Sollwert wird nur angezeigt, er ist nicht einstellbar.
2. Taste drücken
Das Display zeigt abwechselnd „ SP“ und den bisher eingestellten Temperatur-Endsollwert (Bei-
spiel: 60 °C):
3. Mit den Tasten Sollwert zwischen 0 und 300 einstellen.
Für den gewünschten Temperatur-Sollwert kann ein Temperaturbereich von 5 °C
über Raumtemperatur bis 100 °C (BD) bzw. bis 300 °C (ED/FD) gewählt werden.
4. 2 Sekunden warten, bis der eingestellte Temperaturwert automatisch übernommen wird (Anzeige
blinkt 1 mal)
5. Taste drücken, um zur Grundstellung (Istwertanzeige) zurückkehren (nach ca. 30 Sek. auto-
matisch).
Einstellung des Sicherheitsthermostaten (Kap. 7) bei jeder Sollwertänderung neu beachten.
