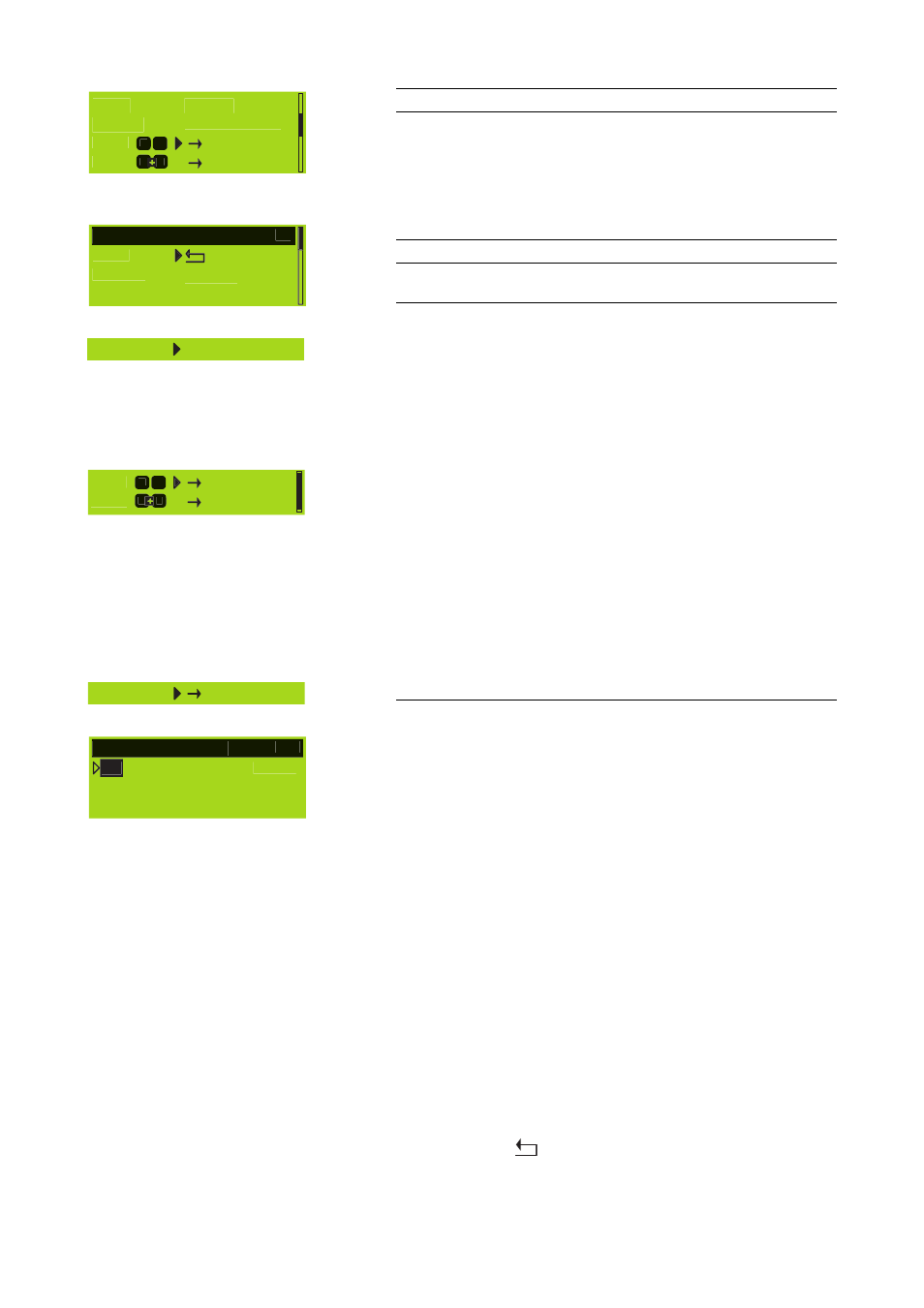

d&b D12 Software Benutzerhandbuch
Seite 10
Channel A (B)
Die Funktionen und Untermenüs (Menüstruktur) für Kanal A und B sind
identisch. Im Folgenden wird Kanal B deshalb immer in Klammer
mitgeführt.
Anwählen von "Channel A(B)" und Drücken des Encoders wechselt in
das Untermenü "Setup Channel A(B)".
Setup Channel A (B)
Source (Input Routing)
Innerhalb der Untermenüs "Channel A(B)" lässt sich die Eingangsquelle
(Source) für den entsprechenden Kanal einstellen.
Input A:
Der entsprechende Kanal wird von Eingang A
gespeist.
Input B:
Der entsprechende Kanal wird von Eingang B
gespeist.
Input A+B:
Der entsprechende Kanal wird mit der Summe der
Signale A und B versorgt. (Das Summensignal wird
um 6 dB abgeschwächt)
Die Stati der gewählten Eingangsquelle wird im “Settings-Menü”
angezeigt (siehe nebenstehende Abbildung).
Hinweise bez. AES/EBU Eingang ⇒
⇒
⇒
⇒
Input Routing:
Entsprechend dem AES Standard (AES3-2003 Stereophonic Mode) gilt
für den D12 Controller die folgende Zuordnung der AES Kanäle:
D12 Kanal A: Linker AES Kanal bzw. A Kanal (subframe 1)
D12 Kanal B: Rechter AES Kanal bzw. B Kanal (subframe 2)
Speaker
Speaker Selection
Anwählen von "Speaker" und drücken des Encoders wechselt in das
Untermenü "Speaker Selection" und ermöglicht die Auswahl der,
entsprechend
dem
gewählten
Output-Modus,
verfügbaren
Lautsprecher-Setups.
Rechts des gewählten Lautsprechers wird zusätzlich die Version des
Lautsprecher-Setups angezeigt.
Nach Auswahl des Lautsprechers blinkt zuerst ein Fragezeichen. Erst
nach Bestätigung über "Ok" oder “+Clear” wird umgeschaltet.
Ok
Umschalten auf den angewählten Lautsprecher und verlassen des
Untermenüs "Speaker Selection".
+Clear
Umschalten auf den angewählten Lautsprecher, verlassen des
Untermenüs "Speaker Selection" und löschen der Benutzereinstellungen
des Kanals. Die folgenden Einstellungen werden zurückgesetzt:
- Konfigurationsschalter (Filter_1, Filter_2, Filter_3)
- Delay (die eingestellte Einheit bleibt erhalten)
- Equalizer
- Load- und Input Monitoring
- Der betreffende Kanal wird stumm geschaltet (Mute)
Cancel (⇒
⇒
⇒
⇒
Back
)
Verlassen des Untermenüs "Speaker Selection" (Abbruch). Die vorherige
Einstellung bleibt aktiv.
D12 Softwarehandbuch (Firmware V2.x.x)
(5.5 DE)
Seite 10 von 36
Input
analog
Output
Dual channel
Ch A
Q7
Ch B
Q-SUB
B
A
A
Speaker Q7
Ch A
Q7
Ch B
Q-SUB
A
B
A
A
Speaker Selection
A
Q7
V1.01
Ok? +Clear? Cancel
Source Input A+B
Setup Channel
A
Back
Source
Input A
Speaker Q7
