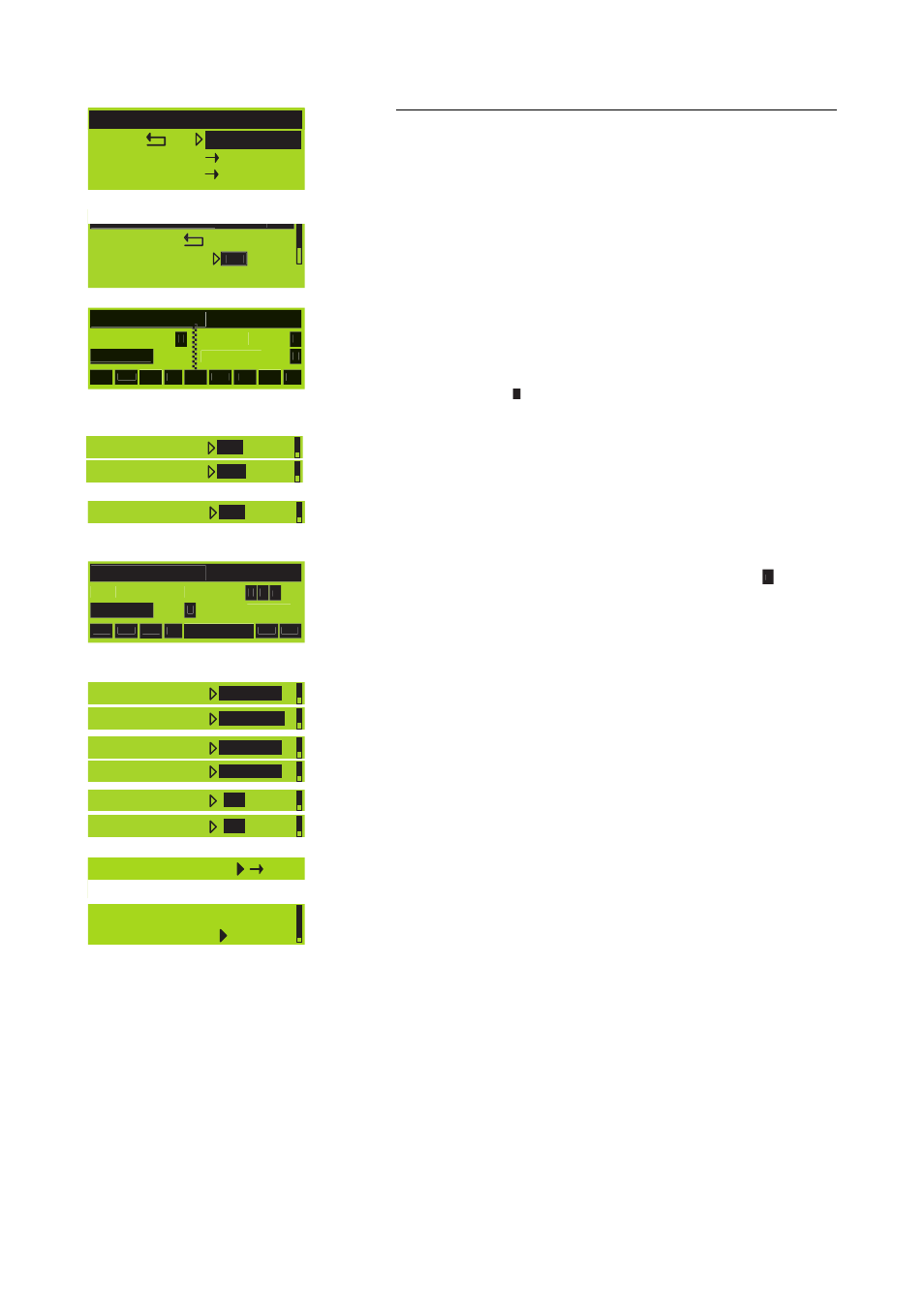

d&b D12 Software Benutzerhandbuch
Seite 28
Input Monitoring Menü
Mode
Anwahl von "Mode" und Drücken des Encoders erlaubt die Einstellung
der folgenden Betriebsarten:
Analog Pilot: Überwachung auf eingehende Pilottonsignale an den
Analogeingängen.
Digital Pilot: Überwachung auf eingehende Pilottonsignale am
Digitaleingang.
Digital Lock: Überwachung des Digitaleingangs auf Synchronisation.
Input A / Input B
Auswahl von "Input A" oder "Input B" und Drücken des Encoders
erlaubt folgende Einstellungen für den betreffenden Kanal:
Mode
Einschalten von Input Monitoring (der "Ein/Aus-Status" wird in der
Hauptanzeige als "
P
" angezeigt). Eine Fehlermeldung erfolgt, wenn kein
Pilotton detektiert werden kann.
Detection Time
Zulässige Dauer der Unterbrechung des Pilottones, bevor ein Fehler
gemeldet wird.
Notch on/off
Das eingehende Pilottonsignal kann über ein Notch-Filter aus dem
eigentlichen Nutzsignal ausgeblendet werden. Ein aktivierter Notchfilter
bleibt auch dann aktiv, wenn Input Monitoring ausgeschaltet ist (Mode:
"off"). Der Ein/Aus-Status des Nochfilters wird mit "
n
" in der
Hauptanzeige (Main Screen) angezeigt.
Frequency
Filterfrequenz (Mitten-Frequenz) einstellbar von 1 Hz bis 20 kHz in 1 Hz
Schritten.
Freq. Fine
Feineinstellung der Filterfrequenz: ± 1 Hz, in 1/100 Hz Schritten.
Quality
Filtergüte einstellbar von 4 ... 42, Schrittweite 1. Die Mitten-Frequenz
wird voll bedämpft (⇒ – ∞ dB).
Detect? no (yes)
Der Pegel des eingehenden Pilottonsignals wird dBu angezeigt und
gleichzeitig erfolgt neben "Detect?" eine Statusanzeige ("yes" oder
"no"), abhängig vom eingestellten Schwellwert (Threshold).
Threshold
Schwellwert für die Detektierung des eingehenden Pilottonsignals,
einstellbar in einem Bereich von –122 dBu bis +21 dBu in 1 dB
Schritten.
D12 Softwarehandbuch (Firmware V2.x.x)
(5.5 DE)
Seite 28 von 36
Detection Time
1s
Detection Time
99s
Fig. 13: D12 Input Monitoring,
Detection Time
Detected? no - 94dBu
Threshold - 42dBu
Detected? yes - 42dBu
Threshold - 42dBu
Detection Time
99s
Notch Filter
on
Fig. 14: D12 Input Monitoring,
Notch Filter
D12 Stage right
J12
-3.0dB
-3.0dB
HFC LFC
EQ
0.01
Active
0.3ms
D
P
L
CAN
C -5
n
Fig. 15: D12 Input Monitoring,
Anzeige aktiver Notch
Input Monitoring Input A
Back
Mode
on
...
D12 Stage right
Q7
-3.0dB
-3.0dB
CUT HFA
EQ 0.01 CSA
EQ
Q-SUB
+0.0dB
D
P
P
100
Fig. 12: D12 Input Monitoring,
Anzeige in der Hauptanzeige
Frequency
1Hz
Frequency
20000Hz
Freq. Fine
+0.99Hz
Freq. Fine
- 0.99Hz
Quality
4
Quality
42
Power Supply
Check
Ok
Input Monitoring
Input A off
Input B off
Mode
Analog Pilot
