Delay
Für jeden Kanal steht ein Delay für Delay-Zeiten von bis zu 340 ms
(100 m) zur Verfügung.
on/off
Ein- bzw. Ausschalten des Delays.
[Delay-Value]
Delay-Zeit einstellbar von 0.3 bis 340 ms in Schritten von 0.1 ms. oder
ein entsprechender Wert, abhängig davon, welche Einheit gewählt
wurde.
[Einheit]
Als Einheit kann Millisekunden [ms], Meter [m] oder Fuß [ft] angewählt
werden. Der Delay-Wert wird beim Wechsel der Einheit automatisch
umgerechnet.
Levels
Anwählen von "Levels" und Drücken des Encoders wechselt in den
"Levels Screen". Durch Drehen des Encoders um eine Raste nach rechts
und zurück, kann zwischen Kanal A und B umgeschaltet werden.
Durch Drücken des Encoders wird der "Levels Screen" wieder verlassen.
Es werden folgende Werte als animierte Balkengrafiken und/oder
numerische Werte angezeigt:
Eingangsempfindlichkeit (Gain)/Gerätetemperatur
In der ersten Zeile werden die im Hauptmenü eingestellte
Eingangsempfindlichkeit in dB und die Temperatur des Endverstärkers
oder des Netzteils (je nachdem welcher Wert höher ist) als numerischer
Wert angezeigt.
Input
Eingangssignalpegel als Bargraph und numerisch in dBu. Der
Markierungsstrich [A] zeigt die Grenze des Eingangspegels an, oberhalb
dessen die OVL-LED (rot) eine Übersteuerung des Eingangs anzeigt. Der
Doppelpunkt [B] hält den Spitzenwert für 1 s.
Headr. (Headroom)
Aussteuerungsbereich und Pegelreduktion (GR) als Bargraph. Der
Markierungsstrich [A] zeigt den Übergang 0 dB Headroom/0 dB
Pegelreduktion an. Die GR-LED (gelb) zeigt eine Reduktion von mehr als
3 dB an. Der Doppelpunkt [B] hält den Spitzenwert für 1 s.
Impedanz Z
Die Lastimpedanz am Ausgang als numerischer Wert. Der Wert wird
mit dem momentanen Ausgangssignal bestimmt und hängt daher von
dessen Frequenzspektrum ab. Der Messbereich erstreckt sich von
0 Ohm (Kurzschluss) bis 255 Ohm (offener Ausgang: I = 0, Z ⇒ ∞). Ist
das Ausgangssignal zu gering, wird der Maximalwert von 255 Ohm
angezeigt.
Power
Aktuelle, effektive Ausgangsleistung als Bargraph und als numerischer
Wert in Watt. Der Doppelpunkt [B] hält den Spitzenwert für 1 s.
D12 Softwarehandbuch (Firmware V2.x.x)
(5.5 DE)
Seite 13 von 36

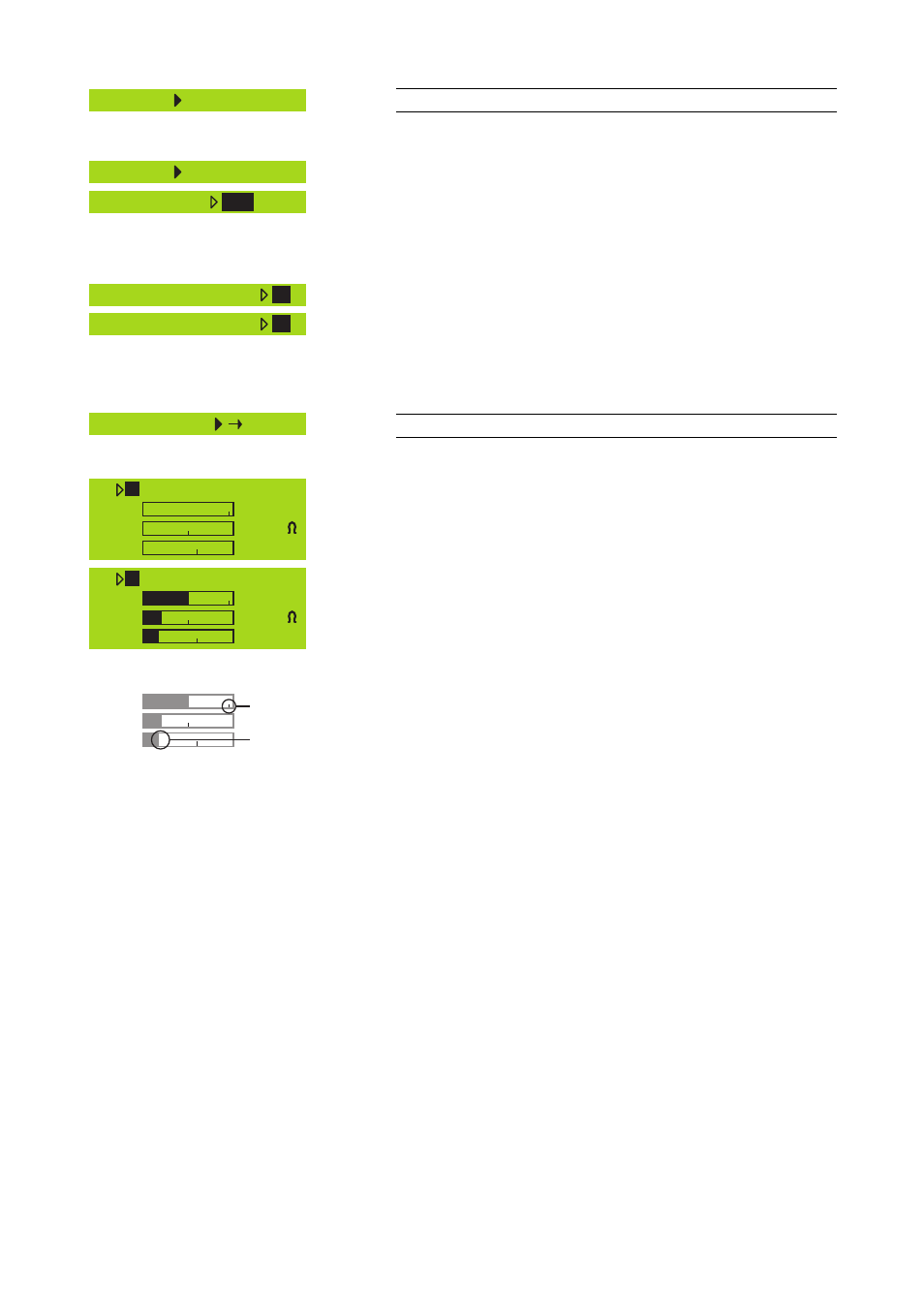

Delay off 0.3 ms
