d&b D12 Software Benutzerhandbuch
Seite 18

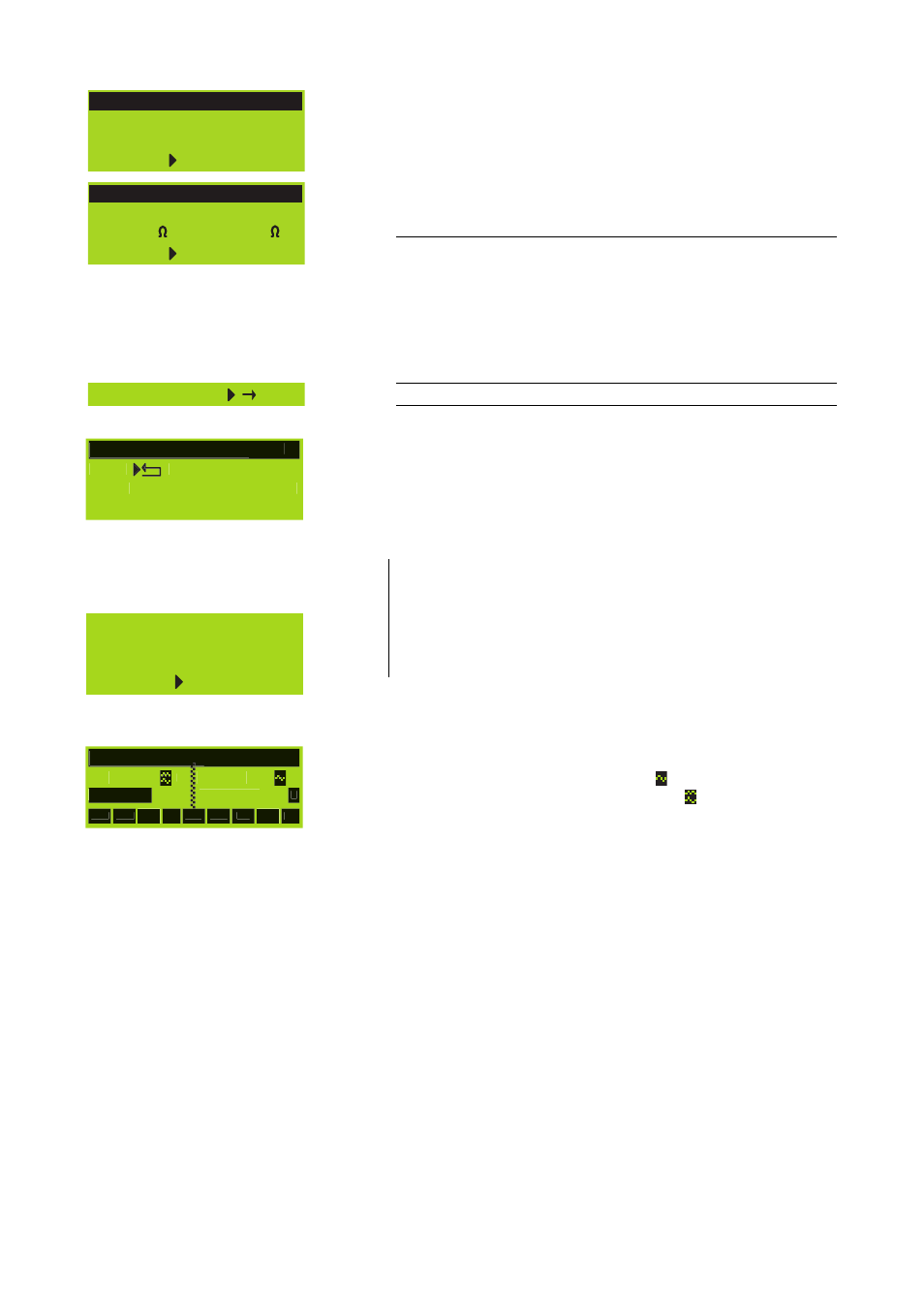

Nach erfolgreicher Kalibrierung werden die Referenzwerte zusammen
mit "Ok" angezeigt.
Bestätigen über "Ok" wechselt zurück ins Load Monitoring Menü.
Bei nicht erfolgreicher Kalibrierung erfolgt eine Fehlermeldung (siehe
hierzu auch Kap. 2.5.2 Fehlermeldungen auf Seite 30).
Zurücksetzen von Impedanzfehlern
Fehlermeldungen können zurückgesetzt werden durch:
- Aus- und Wiedereinschalten am Gerät oder per Remote
- Aus- und Wiedereinschalten des Load Monitoring am Gerät oder
per Remote.
Frequenzgenerator
Jeder Kanal beinhaltet einen Frequenzgenerator, der wahlweise ein
Sinus- oder Pink-Noise-Signal zur Verfügung stellt.
Der Generator kann z.B. zur Funktionsprüfung von Lautsprechern oder
zum Auffinden von Raumresonanzen verwendet werden. Im Signalweg
befindet sich der Generator nach dem Delay und vor der
Lautsprecherentzerrung. Das Generatorsignal wird dem Eingangssignal
aufsummiert.
HINWEISE:
Als Vorsichtsmaßnahme wird der Frequenzgenerator ausgeschaltet
(Mode = off), wenn der D12 aus- und wieder eingeschaltet wird.
Der Frequenzgenerator wird zur Generierung der Pilottöne für die Load
Monitoring Funktion herangezogen. Bei eingeschaltetem "Load
Monitoring" ist deshalb der Frequenzgenerator nicht verfügbar und die
nebenstehende Meldung wird ausgegeben.
Mode
Auswahl von "Mode" und Drücken des Encoders erlaubt folgende
Einstellungen:
off:
Die Generatorfunktion ist ausgeschaltet.
Sine:
Sinus-Generator (Statusanzeige " ").
Pink:
Pink-Noise-Generator (Statusanzeige" ").
Level
Pegel des Signalgenerators in dBu, von –57.5 dB bis +6 dB, in 0.5 dB-
Schritten. Der eingestellte Wert entspricht dem Pegel am D12
Signaleingang. Die tatsächliche Ausgangsspannung hängt von den
Pegel- und Equalizereinstellungen und der lautsprecherabhängigen
Entzerrung des Kanals ab.
Frequency
Frequenz einstellbar von 1 Hz bis 20 kHz, in 1 Hz-Schritten.
D12 Softwarehandbuch (Firmware V2.x.x)
(5.5 DE)
Seite 18 von 36
Calib. Load Monitoring
Cancel
A
Pilot Signal LF
+ 0.0dBu
Calib. Load Monitoring
Ok
A
Finished
LF 9.1 HF 16.0
D12 Stage right
Q7
-3.0dB
-3.0dB
CUT HFA
EQ 0.01 CSA
EQ
Q-SUB
+0.0dB
D
P
100
Frequency Generator
A
Back
Mode off
Level
-42.0dBu
Frequency 1000Hz
Frequency Generators
are used by
Load Monitoring
Ok
Freq. Generator off
