d&b D12 Software Benutzerhandbuch
Seite 17

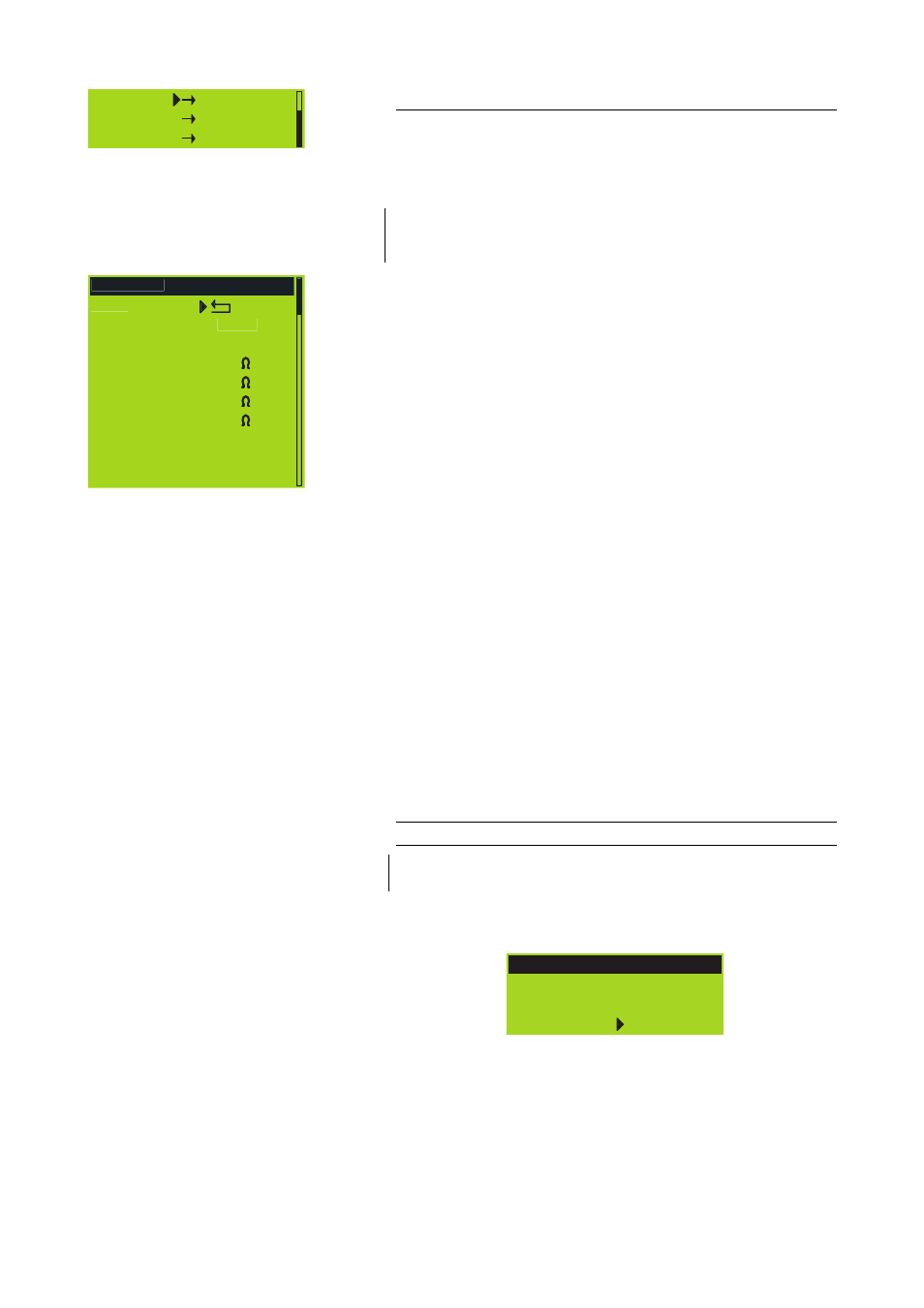

Driver Menü
Als Beispiel dient das LF Driver Menü. Ein gleiches Menü ist auch für den
MF- und HF-Zweig vorhanden.
Definition der Werte und Einstellungen:
HINWEIS
:
Alle Einstellungen (außer "Last-Err") werden durch den Kalibriervorgang
ermittelt. Nur erfahrene Benutzer sollten die folgenden Werte
verändern.
Min
Untere Fenstergrenze der Impedanz (Voreinstellung –20 %).
Max
Obere Fenstergrenze der Impedanz (Voreinstellung +30 %).
Calibration
Referenzwerte der Kalibrierung.
Last Mon
Momentanwerte aus der laufende Überwachung (Load Monitoring).
Last Check
Aktueller Wert aus dem letzten Prüfdurchgang (siehe auch unter System
Check Menü auf Seite 15).
Last Error
Letzter ermittelter Impedanzwert, der zu einem Impedanzfehler geführt
hat. Dieser Wert bleibt auch nach der Quittierung der Fehlermeldung
erhalten. Ein erneuter Fehler überschreibt den Wert; durch den
Kalibriervorgang (Calibrate) wird er auf 0 gesetzt.
Pilot Freq.
Testfrequenz des Pilottonsignals für den betreffenden Treiber.
Pilot Level
Ermittelter Referenzwert des Pilottonpegels aus der Kalibrierung.
Threshold
"Großsignalschwellwert". Überschreitet das Ausgangssignal während
der Messung diesen Schwellwert, werden die Fenstergrenzen (Min/Max)
für die betreffende Messung erweitert um die geringere Mess-
genauigkeit zu kompensieren.
Kalibrierung (Calibrate)
HINWEISE:
Stellen Sie vor einer Kalibrierung sicher, dass alle Systemkomponenten
fehlerfrei und richtig angeschlossen sind.
Auswahl von "Calibrate Now" wechselt in das Untermenü "Calib. Load
Monitoring" und die folgende Sicherheitsmeldung wird ausgegeben:
Calib. Load Monitoring
Cancel
A
Calibrate
Calibration interrupts
your audio program!
Auswahl von "Calibrate" startet die Kalibrierung und deren Fortschritt
wird angezeigt. Die Kalibrierung kann durch Drücken des Encoders zu
jedem Zeitpunkt abgebrochen und ggf. wieder neu gestartet werden.
D12 Softwarehandbuch (Firmware V2.x.x)
(5.5 DE)
Seite 17 von 36
LF Driver
A
Back
Z Min
- 20%
Z Max +30%
Cal 0.0
Last Mon 0.0
Chk 0.0
Last Error 0.0
Pilot Freq 10Hz
Pilot Level -24.5dBu
Threshold 15V
Fig. 7: D12 LF Driver Menü
LF Driver
HF Driver
Calibrate Now
