2.3 D12 Boot-Anzeige (Boot Screen)
Der Bootvorgang dauert ca. 4 s, während dessen der Gerätename, der
Herstellername d&b audiotechnik sowie die Firmware-Version angezeigt
wird.
Der Wechsel zur Hauptanzeige erfolgt automatisch.
2.4 D12 Hauptanzeige (Main Screen)
Die Hauptanzeige zeigt auf einen Blick alle wichtigen Geräte-
einstellungen an.
In der ersten Zeile wird der Gerätenamen (Device Name) anzeigt. ist
kein Gerätenamen vergeben wird hier die aktuelle Version der
Betriebssoftware angezeigt.
Abhängig von der gewählten Ausgangskonfiguration unterscheidet sich
die Hauptanzeige, wie in folgender Tabelle beschreiben:
Dual channel oder Mix Top/Sub Mode 2-Way Active Mode
D12 Stage right
Q7
-3.0dB -3.0dB
CUT HFA EQ 0.01 CSA EQ
Q-SUB
+0.0dB D
100 C+1 Filter_1
Filter_2
Filter_3
Level
Speaker
Device Name
EQ Master on
Delay on
Remote mode
Link A B
indication

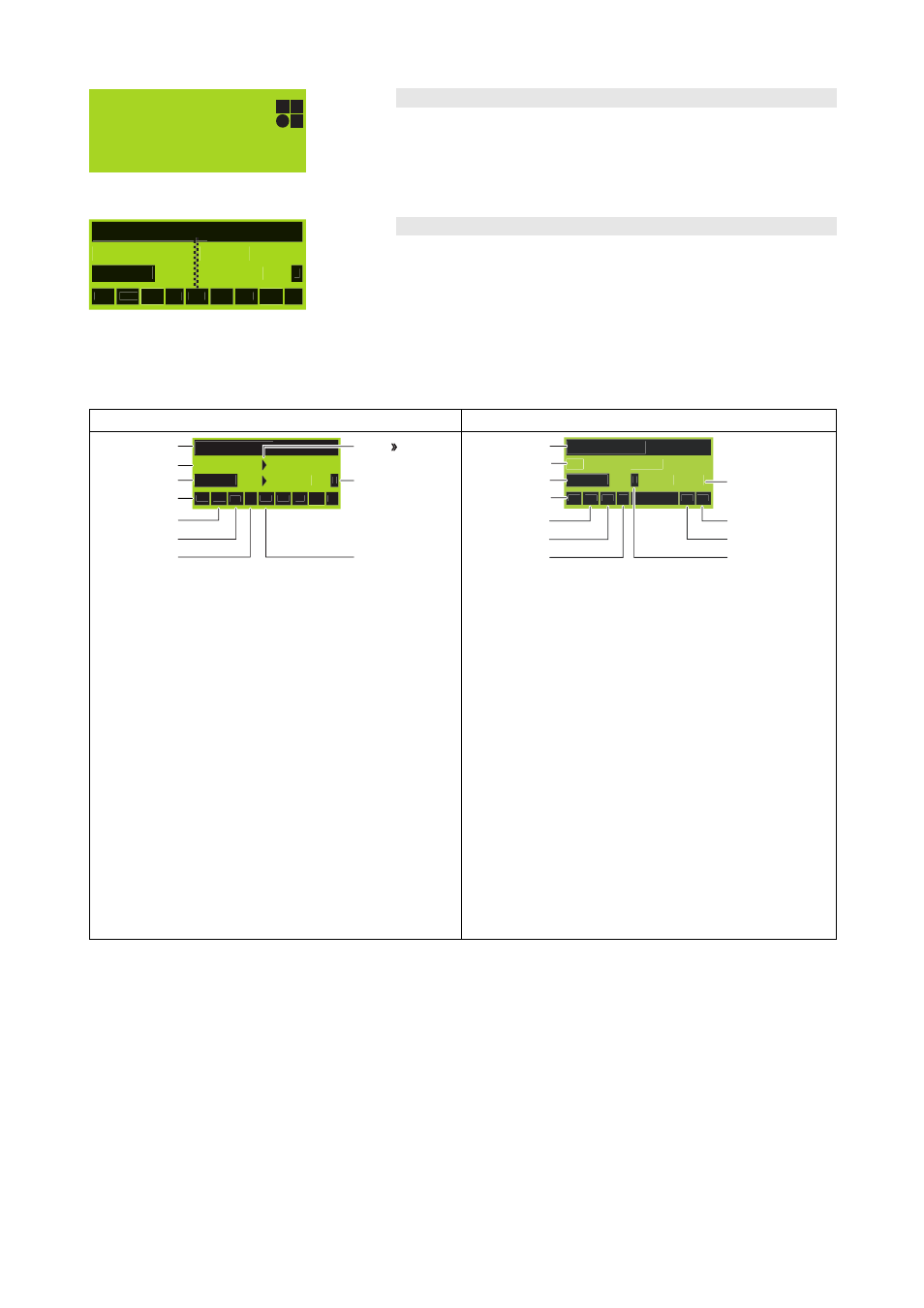

Fig. 3: D12 Hauptanzeige in Dual channel / Mix Top/Sub
Mode
Ab der zweiten Zeile teilt sich die Anzeige auf Kanal A
und B auf und es werden die folgenden Einstellungen
und Statusinformationen angezeigt:
Gewählter Lautsprecher (Speaker), Eingangsempfindlich-
keit (Level), Ein/Aus-Zustand der Delay-Funktion und Link
A»B Anzeige.
In der unteren Statuszeile wird der Ein/Aus-Zustand bzw.
Wert folgender Einstellungen angezeigt: Filter_1,
Filter_2, Filter_3 (Wert), EQ. In der Mitte der Statuszeile
wird der Remote-Mode (wenn angewählt) angezeigt
(siehe hierzu Abschnitt "Remote" Menü auf Seite 21).
Mit dem Dreh-Encoder [3] kann die Eingangs-
empfindlichkeit in einem Bereich –57.5 dB bis +6 dB in
Schritten von 0.5 dB eingestellt werden. Durch Drücken
des Dreh-Encoders kann dabei zwischen Kanal A und B
umgeschaltet werden.
D12 Stage right
J12
-3.0dB -3.0dB
HFC LFC EQ 0.01
Active
0.3ms D
CAN C- 5 Filter_1
Filter_2
Filter_3
Level
Speaker
Device Name
EQ Master on Delay on
Delay time
Remote mode
dbCAN Id
Fig. 4: D12 Hauptanzeige in 2-Way Active Mode
Ab der zweiten Zeile werden die folgenden Einstellungen
und Statusinformationen angezeigt:
Gewählter Lautsprecher (Speaker), Eingangsempfindlich-
keit (Level). Ein/Aus-Zustand und Wert der Delay-
Funktion. Bei ausgeschaltetem Delay wird hier die
Grundlaufzeit von 0.3 ms angezeigt.
In der unteren Statuszeile wird, von links nach rechts der
Ein/Aus-Zustand bzw. Wert folgender Einstellungen
angezeigt: Filter_1, Filter_2, Filter_3 (Wert), EQ. Auf der
rechten Seite der Statuszeile wird der Remote-Mode
(wenn angewählt) und die dbCAN Id (bei gewähltem
Remote-Mode CAN) angezeigt (siehe hierzu Abschnitt
"Remote" Menü auf Seite 21).
Mit dem Dreh-Encoder [3] kann die Eingangs-
empfindlichkeit in einem Bereich –57.5 dB bis +6 dB in
Schritten von 0.5 dB eingestellt werden.
Tab. 1: Hauptanzeige (Main Screen) abhängig von der gewählten Ausgangskonfiguration (Output mode)
Im Fehlerfall (rote OVL-LED blinkt) wird im Wechsel mit dem
Gerätenamen die Fehlerursache zusammen mit dem entsprechenden
Kanal (Ch. A / Ch. B) in Klartext angezeigt.
Befindet sich der entsprechende Kanal im Standby-Modus, wird im
Wechsel mit dem Gerätenamen "Standby" angezeigt.
Langes Drücken des Dreh-Encoders (ca. 1 s) wechselt von der
Hauptanzeige in das "Settings-Menü".
D12 Softwarehandbuch (Firmware V2.x.x) (5.5 DE) Seite 8 von 36
