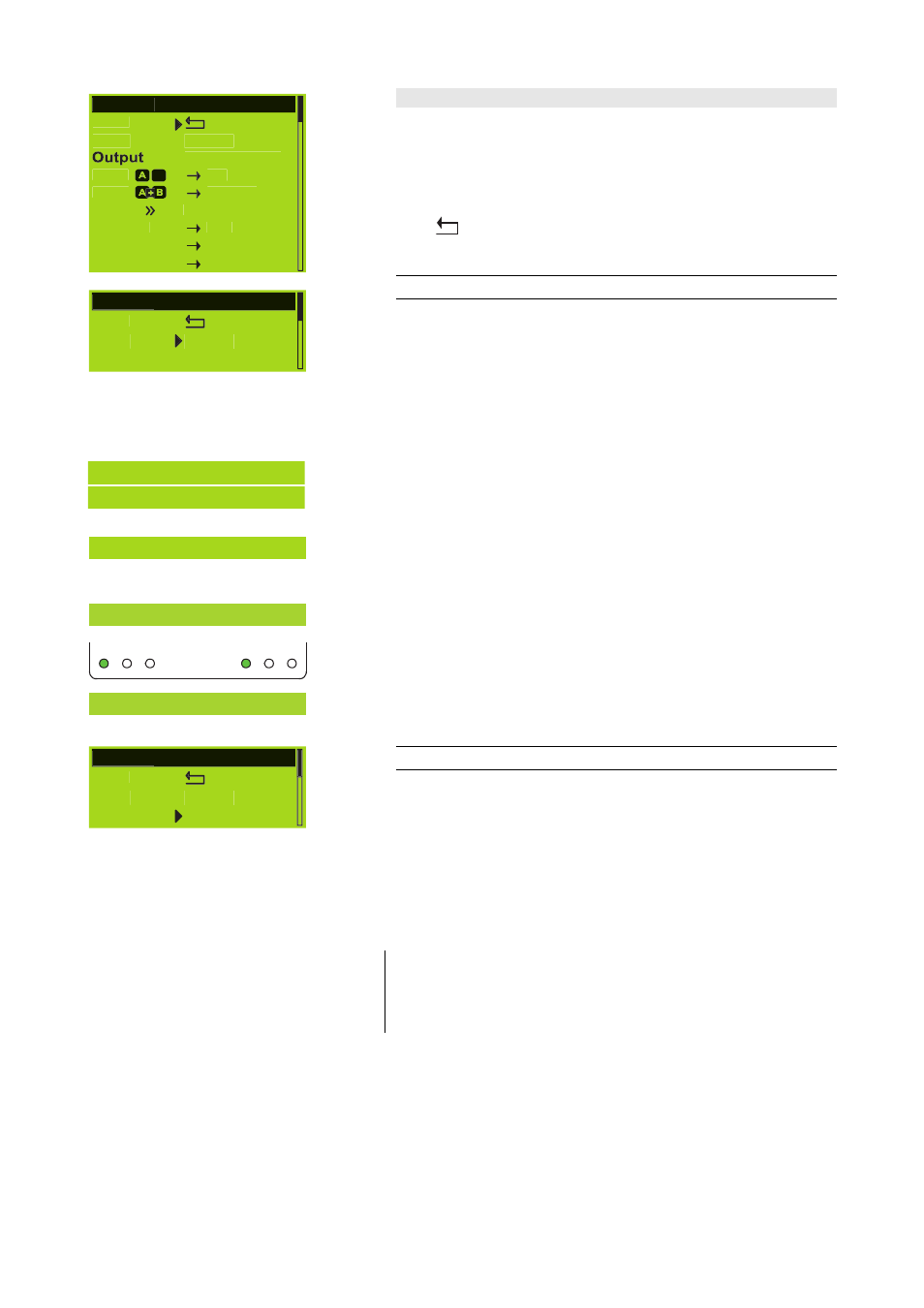

D12 Settings-Menü
Im "Settings-Menü" werden allgemeine Geräteeinstellungen vor-
genommen, sowie weitere Untermenüs angewählt. In der ersten Zeile
rechts, wird zusätzlich die "dbCAN-ID" angezeigt. Näheres zur CAN-ID
findet sich im Untermenü "Remote" bzw. im Abschnitt "Remote" auf
Seite 21 in diesem Handbuch.
Back
Verlassen des Untermenüs bzw. zurück zur Hauptanzeige.
Input (Eingangs-Sektion)
Durch Anwählen von "Input" kann die Eingangsart des D12
umgeschaltet werden.
analog:
Die analogen Eingänge INPUT A/B und INPUT LINK A/B sind aktiv.
digital:
Der digitale AES/EBU Eingang und LINK Ausgang ist aktiv.
Hinweise bez. AES/EBU Eingang ⇒ ⇒ ⇒ ⇒ Abtastraten
Der AES/EBU Eingang unterstützt die beiden Abtastraten 48 und
96 kHz und zeigt diese im Display an.
Andere, standardisierte Abtastraten (z.B. 32, 44.1 oder 88.2 kHz)
werden erkannt aber nicht unterstützt und im Display mit einem (?)
angezeigt.
Die digitalen Eingänge werden auf eine korrekte Synchronisierung mit
dem Eingangssignal überwacht. Kurzzeitige Signalunterbrechungen
bzw. Verluste in der Signalqualität werden über blinkende ISP-LEDs
angezeigt. Im Input Menü erscheint dann anstatt der detektierten
Abtastfrequenz die Meldung "sync?".
Wird dauerhaft keine Abtastrate angezeigt, liegt entweder kein Signal
an, die Signalqualität ist zu schlecht oder die Abtastrate ist nicht bekannt
(nicht standardisierte Abtastrate).
Output (Output Routing)
Anwählen von "Output" und drücken des Encoders erlaubt die
Einstellung der folgenden Ausgangskonfigurationen:
1. Dual channel
2. Mix Top/Sub
3. 2-Way Active
Entsprechend des gewählten Ausgangsmodus wird die Pinbelegung der
Lautsprecherausgänge automatisch umgeschaltet (Routing).
HINWEIS: Nach dem Einstellen der gewünschten Augangskonfiguration wird der
D12 stumm geschaltet (Mute).
Eine ausführliche Beschreibung der Ausgangskonfigurationen findet sich
im D12 Hardwarehandbuch.
D12 Softwarehandbuch (Firmware V2.x.x) (5.5 DE) Seite 9 von 36
Settings Id0.01
Back
Input
analog
Dual channel
Ch A Q7
Ch B Q-SUB
Link A B off
Remote off
Lock Press 2s
Options
Input digital 48kHz
Input digital 96kHz
Fig. 5: Unterstützte Abtastraten
Settings Id0.01
Back
Input
analog
Output Dual channel
Input digital sync?
OVL GR ISP OVL GR ISP
Input digital
Input digital 44kHz?
Fig. 6: Beispiel nicht unterstützte
Abtastrate 44.1 kHz
Settings Id0.01
Back
Input
analog
Output Dual channel
