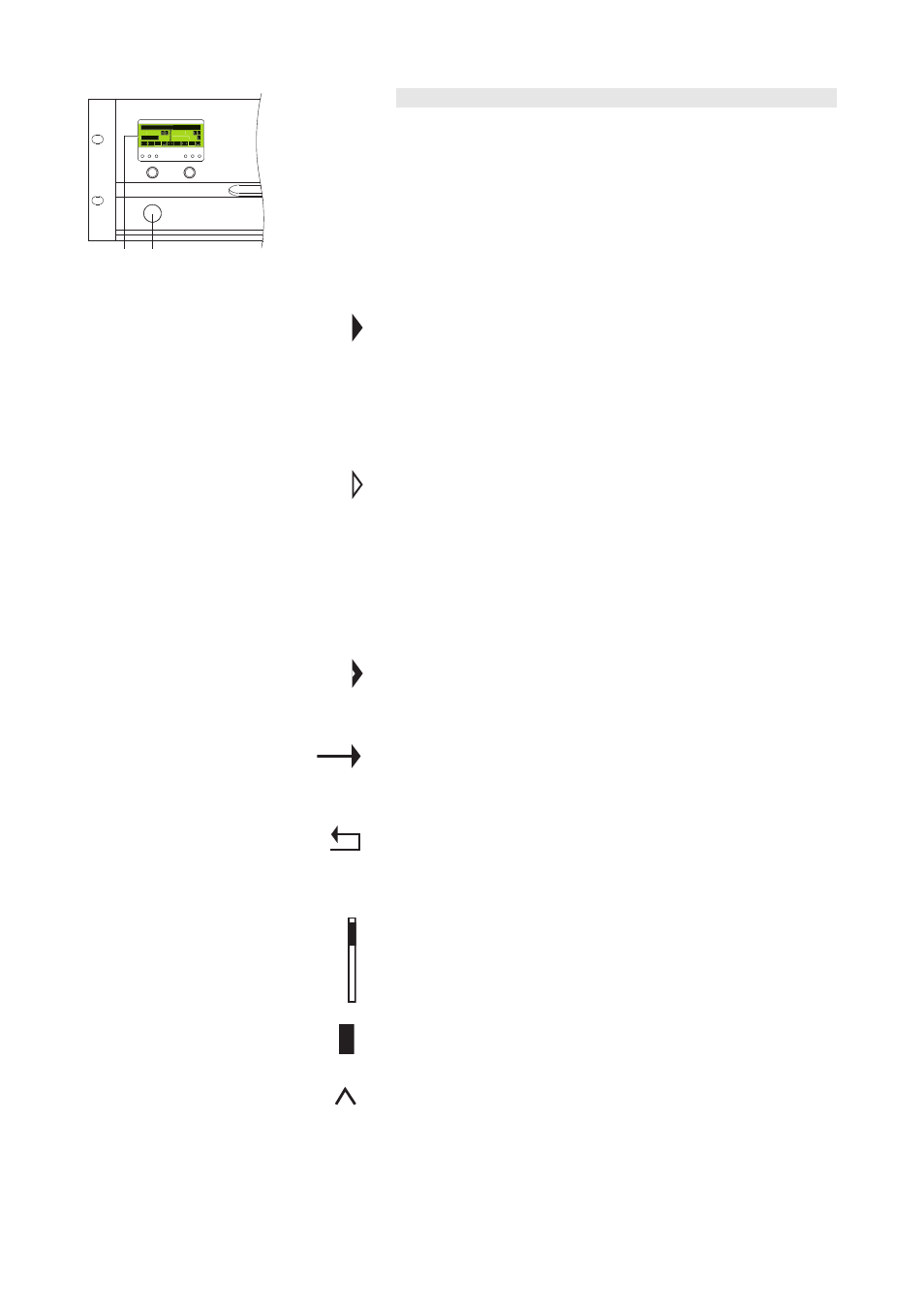

2.2 D12 Benutzerführung (User Interface)
Die gesamte Benutzerführung/Bedienung des D12 erfolgt über den
digitalen Drehencoder mit Tastfunktion (LEVEL/PUSH MENU [3]) in
Verbindung mit einem 4-zeiligen LCD-Grafikdisplay [4]. Durch Drehen
des Encoders werden Menüpositionen angewählt oder Werte
verändert. Durch Drücken werden angewählte Menüebenen aufgerufen
bzw. verlassen oder Werte/Einstellungen übernommen.
Weitere Informationen zu den Bedien- und Anzeigeelementen finden
sich im D12 Hardwarehandbuch in Kapitel 3.
Konventionen zur Cursor- und Menüsteuerung
Positions-Cursor
Durch Drehen des Encoders bewegt sich der Cursor durch die
Menüführung. Drehen nach rechts bewegt den Cursor im Menübaum
nach unten bzw. nach rechts, drehen nach links entsprechend im
Menübaum nach oben bzw. nach links. Drücken des Encoders aktiviert
den Editier-Cursor, ausgenommen bei reinen Schaltfunktionen (z.B. "on/
off"). Hier führt ein Druck auf den Encoder direkt zur Änderung des
Wertes bzw. Schaltzustandes (toggle).
Editier-Cursor
Der neben dem Cursor stehende Wert wird zunächst invers dargestellt
und durch Drehen des Encoders verändert. Drehen nach rechts führt zur
Erhöhung des Wertes, Drehen nach links entsprechend zur
Verringerung des Wertes. Die Einstellung wird sofort wirksam,
ausgenommen bei den Funktionen "Speaker Selection", "Lock",
"Remote", "Device Name" und "Backlight". Hier muss eine Änderung
über "OK" durch Drücken des Encoders bestätigt werden. Durch
Drücken des Encoders wird der Editiermodus verlassen und wieder der
Positions-Cursor angezeigt.
Informations-Cursor
Der Informations-Cursor entspricht dem Positions-Cursor. Die neben
dem Cursor stehenden Werte bzw. Angaben sind jedoch nicht
veränderbar. Drücken auf den Encoder zeigt keine Wirkung.
Menüwechsel
Nebenstehender Pfeil zeigt eine weitere Menüebene an. Durch Anwahl
mit dem Positions-Cursor und Drücken des Encoders wird in das
gewählte Untermenü gewechselt.
Back (Zurück)
Kurzer Klick: Verlassen des angewählten Menüs bzw. eine
Menüebene zurück.
Langes Drücken (ca. 1 s.): Zurück zur Hauptanzeige.
Scroll-Balken
Besitzt ein Menü mehr Zeilen als auf dem Display angezeigt werden
können, erscheint am rechten Rand des Displays ein Scroll-Balken zur
Orientierung.
Hervorhebung (Invers-Cursor)
Veränderbare Werte und Zeichen werden im Editier-Modus invers
dargestellt/hervorgehoben (siehe auch "Editier-Cursor").
Zeiger
In den Untermenüs "Lock" und "Device-Name" wird die gerade im
Editier-Modus befindliche Stelle neben der inversen Darstellung (siehe
Hervorhebung - "Invers-Cursor") zusätzlich durch einen Zeiger markiert.
D12 Softwarehandbuch (Firmware V2.x.x) (5.5 DE) Seite 7 von 36
D12
LEVEL PUSH MENU
MUTE A B
OVL GR ISP OVL GR ISP
[3] [4]
D12 Stage right
Q7
-3.0dB -3.0dB
CUT HFA EQ 0.1 CSA EQ
Q-SUB
+0.0dB D
P L P L
100
