2.3. T Lastadapter

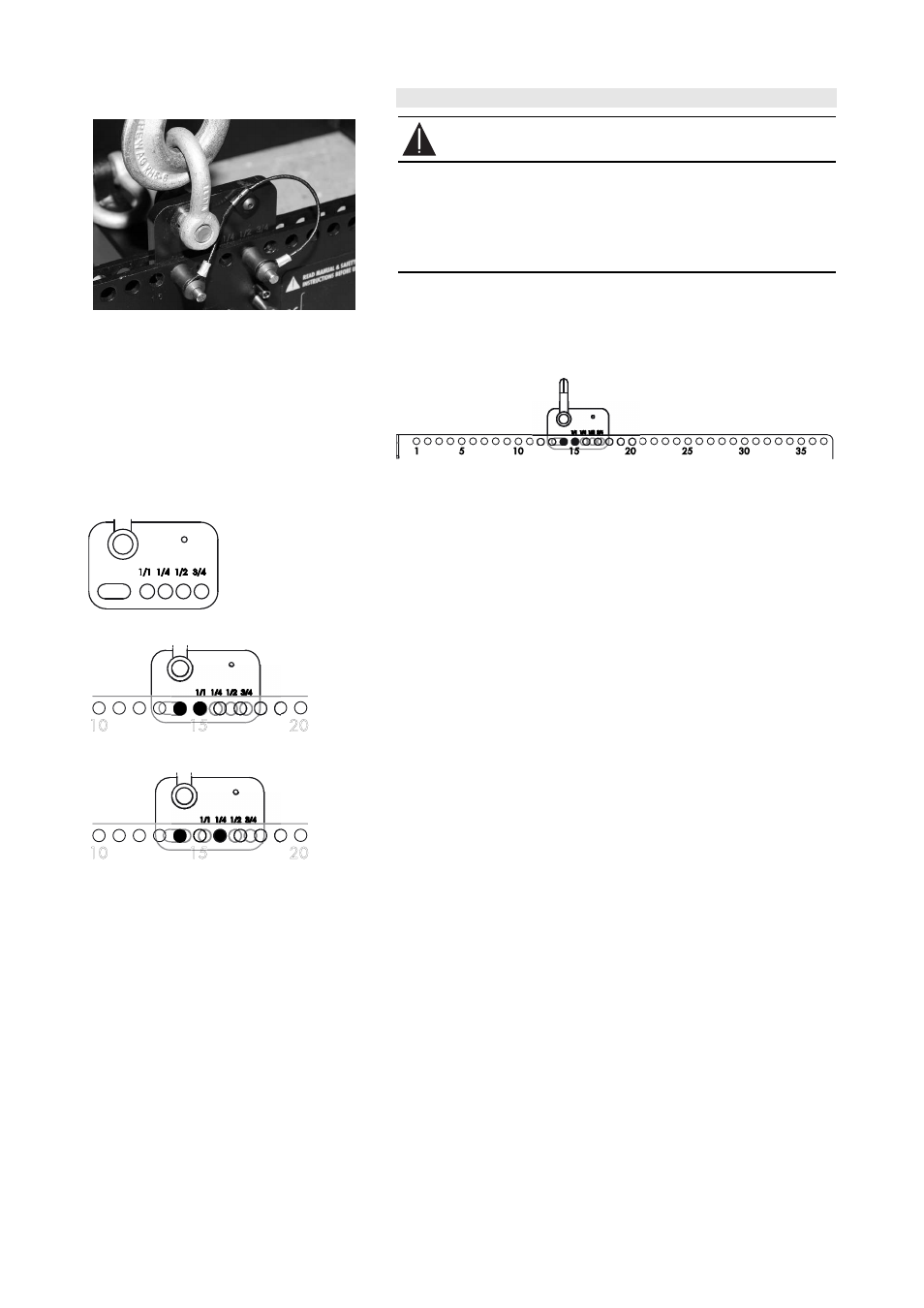

Fig. 6: T Lastadapter
WARNUNG!
- Überprüfen Sie vor dem Einsatz des/der Lastadapter, dass
der 1 t Schäkel ordnungsgemäß montiert ist.
- Stellen Sie sicher, dass der (die) Lastadapter ordnungs-
gemäß in der Mittelschiene des Flugrahmens montiert und
beide Locking Pins sicher verriegelt sind.
Der Lastadapter wird in die Mittelschiene des Flugrahmens eingesetzt
und mit seinen beiden Locking Pins 6 mm arretiert.
In Verbindung mit dem Lochindex der Mittelschiene kann die Loch-
position bis auf "1/4-Loch" genau gewählt werden.
Fig. 7: T Flugrahmen, Lochindex
Montage
Der Lastadapter ist mit insgesamt vier Bohrungen und einem Langloch
ausgestattet.
Das Langloch bildet dabei die Referenz für die ganzzahligen Loch-
positionen aus ArrayCalc.
Setzen Sie den Lastadapter wie folgt ein:
15 15 20 20 10
Fig. 8: Lochposition 14 (1/1)
15 15 20 20 10
Fig. 9: Lochposition 14 + 1/4
Beispiel:
Lochposition 14 wurde in ArrayCalc ausgegeben.
1. Setzen Sie den Lastadapter in die Mittelschiene so ein, dass das
Langloch mit der Lochposition 14 zur Deckung kommt.
2. Setzen Sie den ersten Locking Pin bei Lochposition14 ein.
3. Verschieben Sie den Lastadapter, bis die 1/1-Bohrung mit der
nächsten Bohrung am Lochindex zur Deckung kommt.
4. Setzen Sie den zweiten Locking Pin ein.
Für die anderen Lochpositionen (z. B. 14 + 1/4) verschieben Sie den
Lastadapter auf die gewünschte Position (1/4, 1/2 oder 3/4) und setzen
Sie den zweiten Locking Pin ein.
