Seite 16
3.3.2. Zweipunktaufhängung

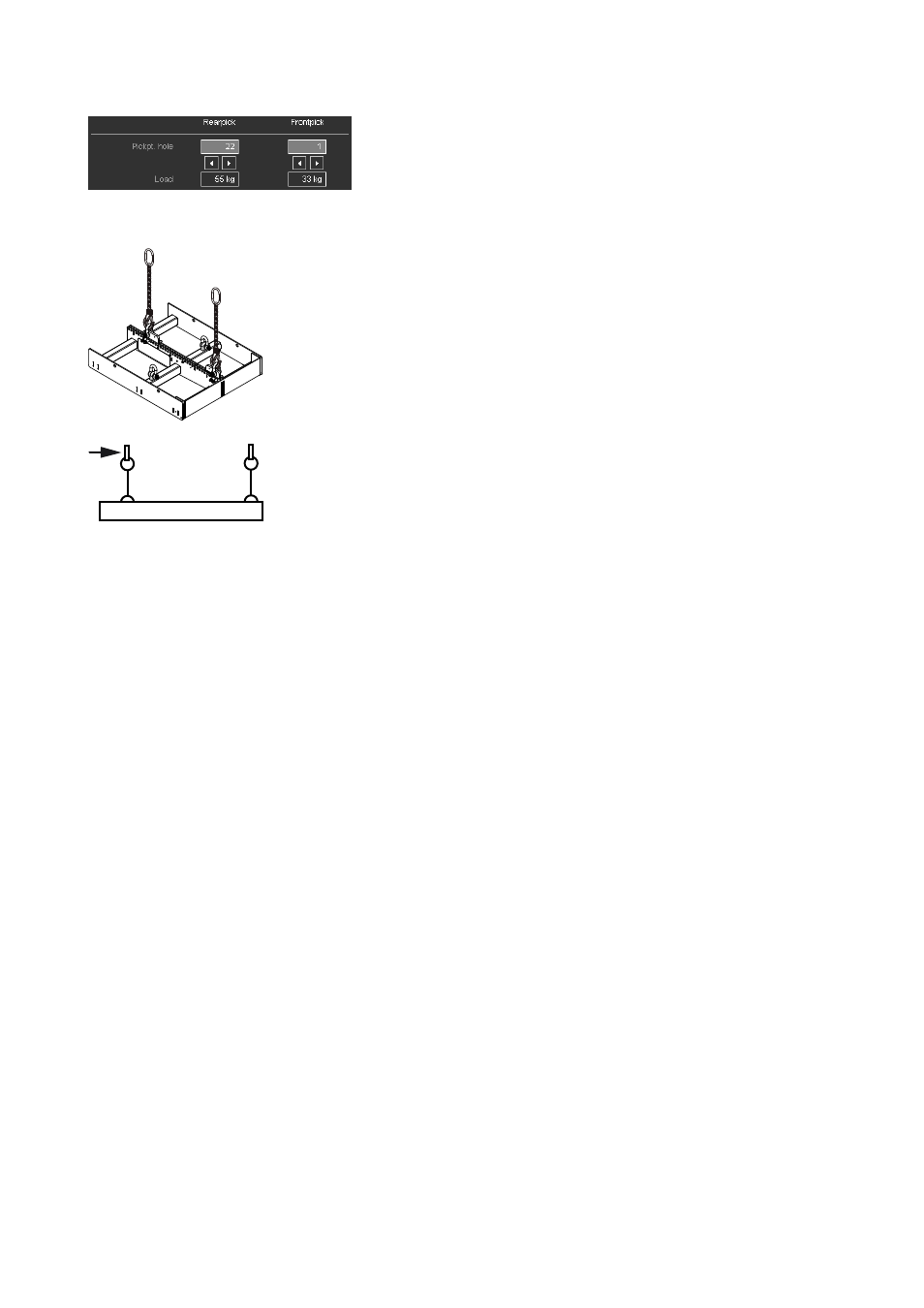

Fig. 14: ArrayCalc
Lochpositionen für Zweipunktaufhängung
Fig. 15: Zweipunktaufhängung
Bei Zweipunktaufhängung wird die vertikale Ausrichtung (Gesamt-
neigungswinkel) des Arrays über die beiden Motoren eingestellt.
Die Lochpositionen für Front- und Rearpick werden vorab mit ArrayCalc
ermittelt - (Fig. 14).
Montage der Lastadapter
1. Platzieren Sie den Flugrahmen so, dass der Lochindex nach
oben zeigt.
2. Setzen Sie die Lastadapter entsprechend der in ArrayCalc
ermittelten Lochpositionen für Frontpick und Rearpick in der
Mittelschiene ein und arretieren Sie die Adapter mit deren
beiden Locking Pins.
3. Hängen Sie die Anschlagketten an den 1 t Schäkel der
Lastadapter ein.
Fig. 16: Kabelaufhängung
bei Zweipunktaufhängung
Befestigung der Kabelaufhängung
Wir empfehlen, die Kabelaufhängung mit am Haken des hinteren
Kettenzugs (Rearpick ) zu befestigen.
