4.1. Geflogene Arrays
4.1.1. T10 Array
Begrenzung
Es dürfen maximal 20 x T10 Lautsprecher am Flugrahmen geflogen
werden.
Vorbereitungen
- Bereiten Sie die Lautsprecherkabel entsprechend den verwendeten
Verstärkerkanälen vor.
- Stellen Sie sicher, dass die T10 Lautsprecher auf Line Source Mode
eingestellt sind.
Aufbaufolge
1. Hängen Sie den Flugrahmen auf.
- Hängen Sie den Flugrahmen entsprechend der gewählten
Aufhängung auf, wie in Kap. 3.3 auf Seite 15 beschrieben.
- Lösen Sie die beiden Locking Pins an der Vorderseite des
Flugrahmens.
2. Bereiten den ersten T10 Lautsprecher vor.
- Bereiten sie die Front und Splay Links am ersten Lautsprecher vor,
wie in Kap. 2.4 auf Seite 11 beschrieben.

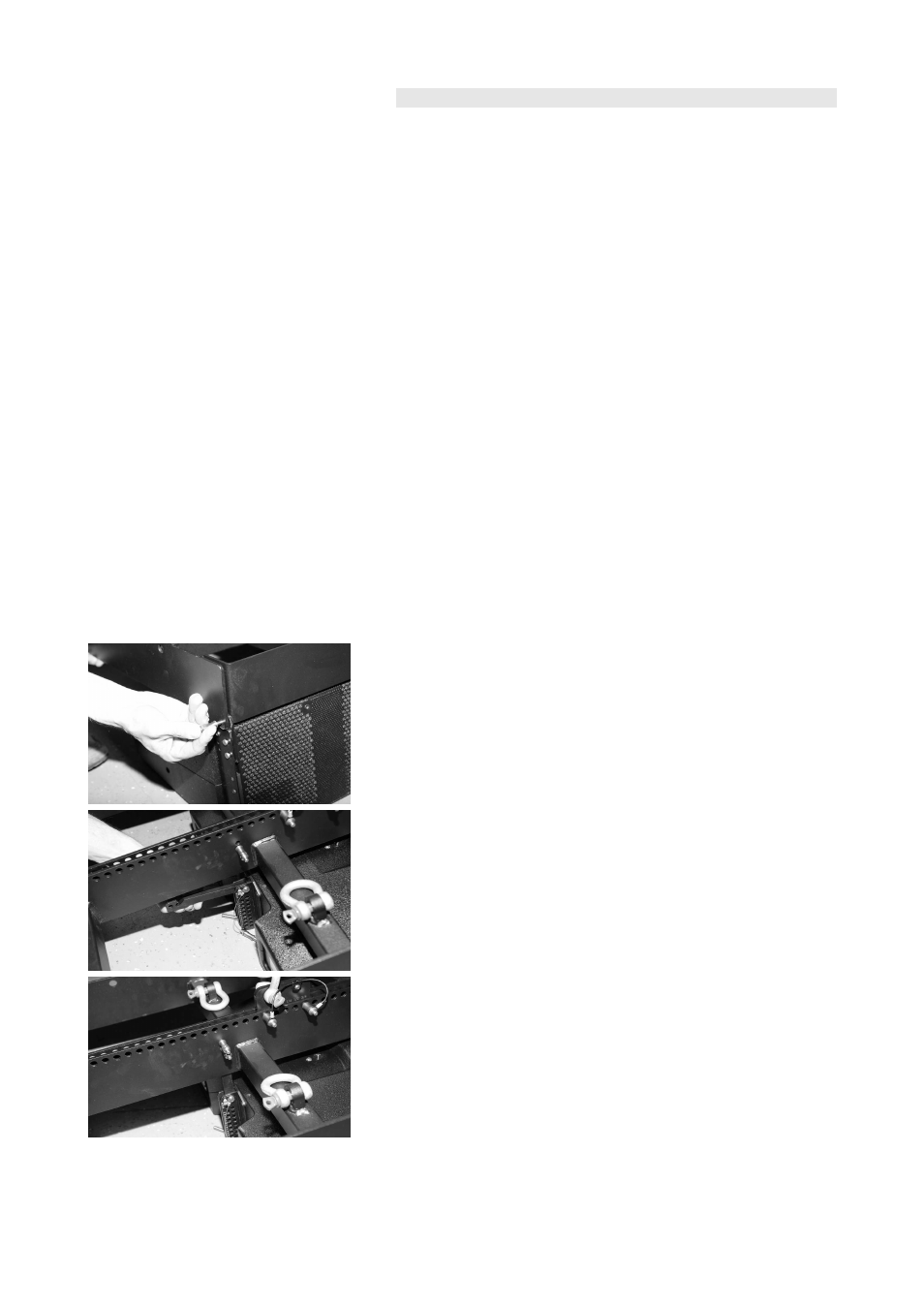

3. Montieren Sie den Flugrahmen am ersten T10 Laut-
sprecher.
- Senken Sie den Flugrahmen auf den Lautsprecher ab, sodass die
Front Links in die vorderen Aufnahmen am Flugrahmen eingeführt
sind.
- Arretieren Sie den Lautsprecher auf beiden Seiten mit den Locking
Pins am Flugrahmen.
- Lösen Sie den oberen Locking Pin an den Lochpositionen für den
Splay Link in der Mittelschiene des Flugrahmens.
- Klappen Sie den Splay Link in die Mittelschiene, bis der Haken in den
Locking Pin einhakt.
Hierzu muss der Flugrahmen ggf. noch weiter abgesenkt werden.
- Heben Sie den Rahmen per Hand an, bis der Haken des Splay Links
vollständig am Locking Pin eingehakt ist.
- Arretieren Sie den Splay Link mit dem zweiten Locking Pin.
- Heben sie den Flugrahmen auf Arbeitshöhe an, um den nächsten
Lautsprecher zu montieren.
