d&b T-Series - Handbuch (Seite 33)

4. Stellen Sie den vertikalen Neigungswinkel des
ersten T10 Lautsprechers ein.
0°
-2°

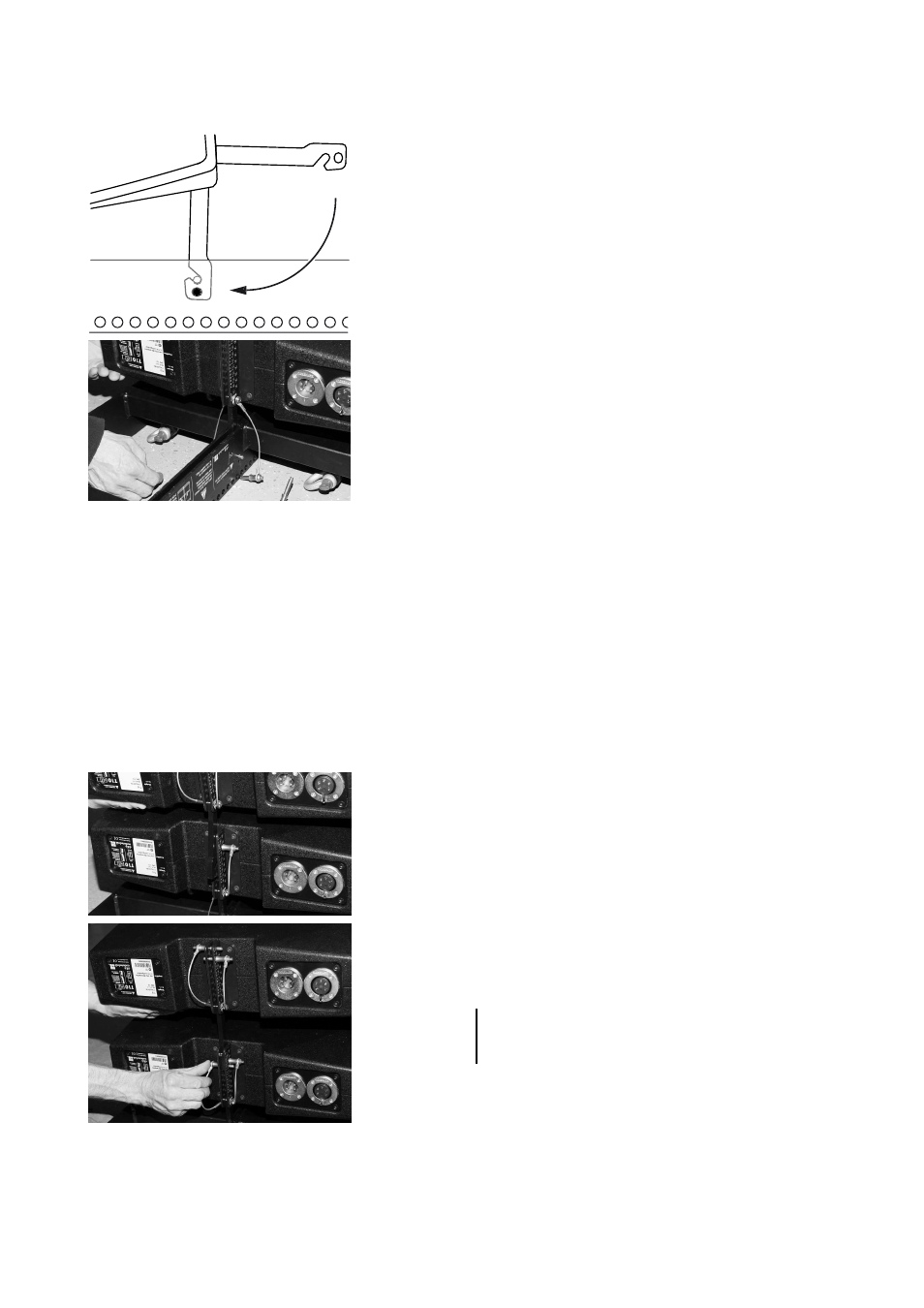

Über die beiden Lochpositionen für den Splay Link in der Mittelschiene
des Flugrahmens kann der erste Lautsprecher mit einen vertikalen
Neigungswinkel von –2° oder 0° montiert werden.
In diesem Fall wird die Bohrung am Splay Link verwendet.
Die obere der beiden Lochpositionen ergibt einen vertikalen Neigungs-
winkel von –2°, die untere Bohrung von 0°.
- Klappen Sie den Splay Link in die Mittelschiene und bringen Sie die
Bohrung am Splay Link mit der gewünschten Lochposition zur
Deckung.
- Arretieren Sie den Splay Link mit einem Locking Pin.
- Der zweite Locking Pin wird nicht benötigt und kann in einem der
verbleibenden Bohrungen am Flugrahmen geparkt werden.
5. Montieren Sie den nächsten Lautsprecher.
- Wählen Sie den gewünschten Öffnungswinkel am hinteren
Riggingstrang des oberen Lautsprechers vor.
- Lösen Sie die beiden Locking Pins an der Vorderseite des unteren
Lautsprechers.
- Bereiten Sie den nächsten Lautsprecher vor.
- Setzen Sie den Lautsprecher mit den Front Links nach unten auf den
bereits montierten Lautsprecher auf, sodass die Front Links in die
Aufnahmen eingeführt sind.
- Arretieren Sie den Lautsprecher auf beiden Seiten mit den Locking
Pins.
- Klappen Sie den Splay Link aus und verbinden sie den Link mit dem
unteren Lautsprecher wie folgt:
- Senken Sie die Rückseite des Lautsprechers so weit ab, bis
der Splay Link in den Locking Pin am unteren Lautsprecher
eingehängt werden kann.
- Heben Sie den Lautsprecher wieder an, bis der Splay Link
vollständig in den Locking Pin eingehakt ist.
- Arretieren Sie den Splay Link mit dem zweiten Locking Pin.
- Montieren Sie alle weiteren Lautsprecher in gleicher Weise, bis das
Groundstack vollständig aufgebaut ist.
Hinweis: Die beiden Locking Pins des obersten Lautsprechers
werden nicht benötigt. Sie können in den verbleibenden
Bohrungen am hinteren Riggingstrang geparkt werden.
T-Serie Rigginghandbuch (1.2 DE) Page 33 of 44
