2.1.1. Übersicht Systemkomponenten am Flugrahmen

Pos.

Komponente

Beschreibung

[1]

Z5370 T Flugrahmen

T Flying frame

SWL: 250 kg (550 lb)

Z537000000001

Z055000000001

Der Z5370 T Flugrahmen bildet die Basis des Riggingsystems, an dem
die folgenden T-Serie Lautsprecher untereinander an je 3 Punkten
geflogen werden:

Code

Typ

Gewicht inkl. Riggingkomp.

Z0550

T10

11 kg

Z0560

T-SUB

17 kg

Das Gewicht des Flugrahmens beträgt 12 kg inkl. aller System-
komponenten.

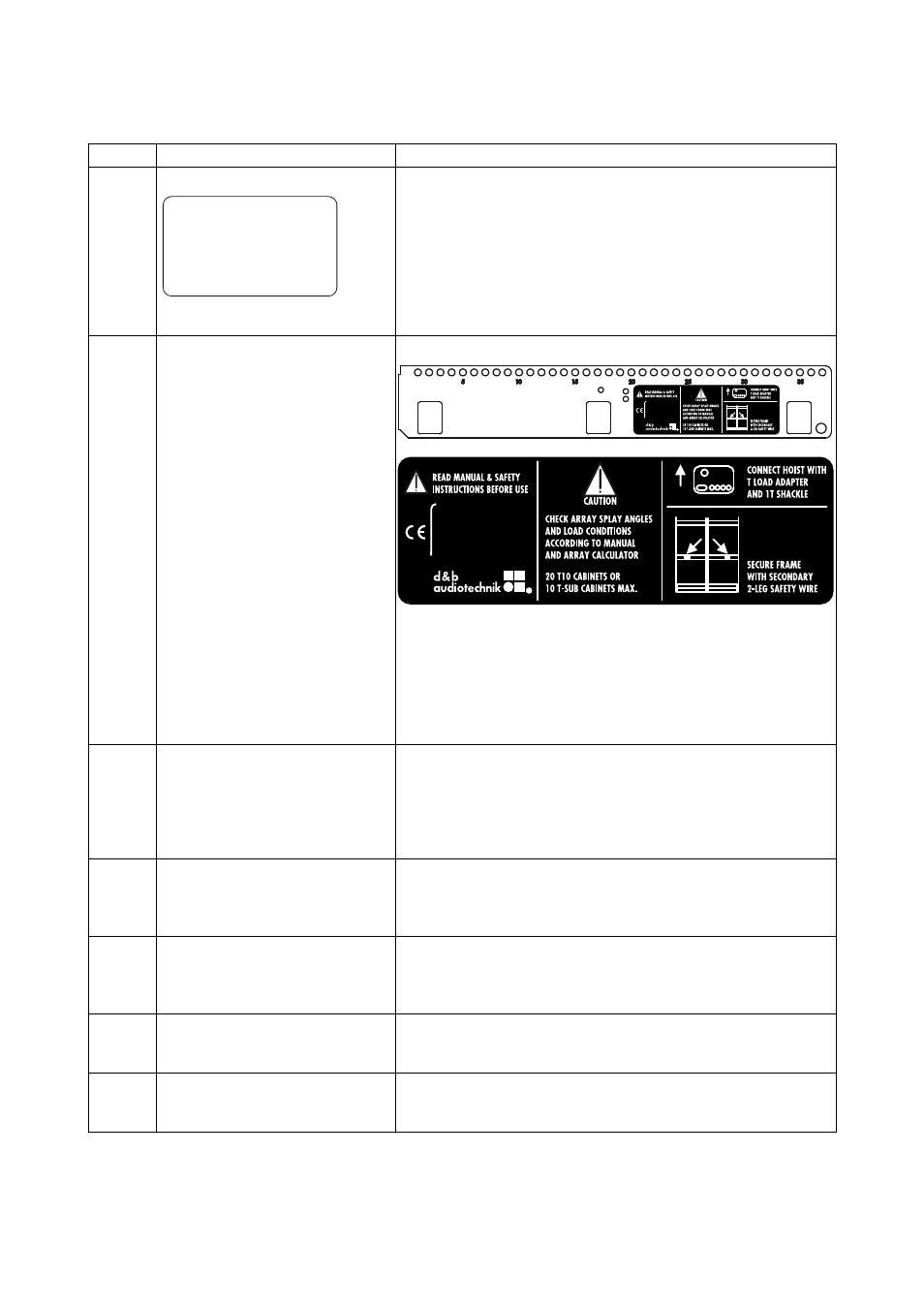

[2]

Mittelschiene

Mittelschiene des Flugrahmens mit Lochindex und Bedienhinweisen.

Der Haupt-Lochindex an der Oberseite der Mittelschiene ist mit
insgesamt 39 Bohrungen ausgestattet. Zur besseren Orientierung sind
die Bohrungen in einer Schrittweite von fünf durchnummeriert.

In

Verbindung mit dem T Lastadapter kann sowohl eine Ein- als auch
Zweipunktaufhängung des Flugrahmens vorgenommen werden (siehe
hierzu die Kapitel 3.3.1 Einpunktaufhängung auf Seite 15 und 3.3.2
Zweipunktaufhängung
auf Seite 16).

[3]

[4]

T Lastadapter

Parkposition

Im Lieferumfang des Flugrahmens sind zwei T Lastadapter enthalten.
Die Lastadapter sind mit einem vormontierten 1 t Schäkel ausgestattet
und

erlauben

sowohl

eine

Einpunkt-

als

auch

eine

Zweipunktaufhängung (siehe hierzu Kap. 2.3 T Lastadapter auf Seite
10). Während des Transports werden die Lastadapter in deren
Parkposition [4] arretiert.

[5.1]

[5.2]

Locking Pins Splay Link

Locking Pins Front Links

Der Flugrahmen ist mit insgesamt vier Locking Pins ausgestattet. Diese
dienen der mechanischen Verbindung/Arretierung der T-Serie Laut-
sprecher am Flugrahmen (siehe hierzu Kap. 2.2 T-Serie Locking Pins auf
Seite 9).

[6]

Rahmenösen (Sicherungspunkte)

An der mittleren Querstrebe des Flugrahmens befinden sich zwei
Rahmenösen mit vormontierten 1 t Schäkeln. Sie dienen der zweiten,
unabhängigen Sicherung (siehe hierzu Kap. 3.4 Zweite, unabhängige
Sicherung auf Seite 17).

[7]

Rahmenbohrungen

Zwei zusätzliche 12.5 mm Bohrungen an den äußeren Längsstreben
des Rahmens dienen der horizontalen Ausrichtung und zur Dreh- und
Pendelsicherung (siehe hierzu Kap. 3.5 auf Seite 18).

[8]

Montageblech

Das Montageblech ist mit vier M4 Gewindeeinsätzen für die optionale
Montage eines Neigungsmessers ausgestattet und für die Aufnahme
des Teqsas LAP-TEQ "Line array positioning tool" vorbereitet.

T-Serie Rigginghandbuch

(1.2 DE)

Page 7 of 44
