3. Stellen Sie den vertikalen Neigungswinkel des
ersten T10 Lautsprechers ein.
Der vertikale Neigungswinkel des ersten T10 Lautsprechers am T-SUB
hängt von der gewählten Bohrung am Rear Link des T-SUB ab.

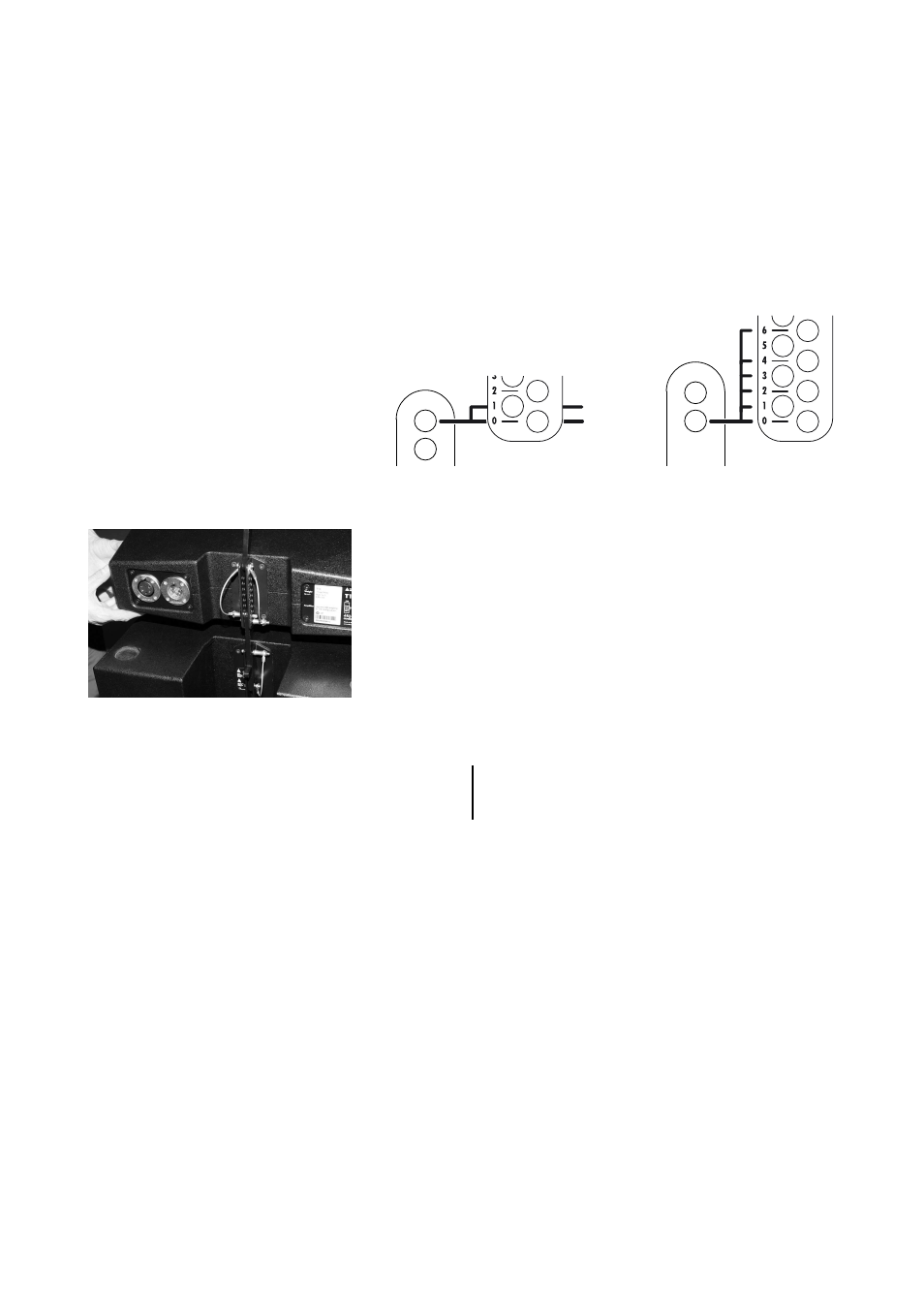

Die obere Bohrung am Rear Link erlaubt einen Neigungswinkel von –2°
oder –1°.
Die untere Bohrung erlaubt einen Neigungswinkel von 0°, +1°, +2°,
+3°, +4° oder +6° entsprechend den Winkelangaben am hinteren
Riggingstrang des T10 Lautsprechers.
-2°
-1°
Um den gewünschten Winkel einzustellen, gehen Sie wie folgt vor:
- Lösen Sie die Locking Pins am Splay Link des T10 Lautsprechers und
klappen Sie den Splay Link nach oben.
- Lösen Sie den Locking Pin am Rear Link des T-SUB.
- Schieben Sie den Rear Link bis zu seiner Stopp-Position in den
Riggingstrang des T10 Lautsprechers.
- Arretieren Sie den Rear Link in seiner Stopp-Position mit dem Locking
Pin des Rear Links.
- Richten Sie den T10 Lautsprecher auf den gewünschten Winkel aus.
- Arretieren Sie den Rear Link mit den beiden Locking Pins am
Riggingstrang des T10 Lautsprechers.
Hinweis: Der zweite Locking Pin wird nicht benötigt und kann in
einer der verbleibenden Bohrungen am hinteren
Riggingstrang geparkt werden.
4. Montieren Sie den nächsten T10 Lautsprecher.
- Schieben Sie die Front Links am zuvor montierten Lautsprecher
heraus.
- Bereiten Sie den nächsten T10 Lautsprecher vor und wählen Sie den
gewünschten Öffnungswinkel vor.
- Lösen Sie die vorderen Locking Pins am T10 Lautsprecher.
- Setzen Sie den Lautsprecher auf, sodass die Front Links in die
Aufnahmen eingeführt sind.
- Arretieren Sie den Lautsprecher auf beiden Seiten mit den Locking
Pins für die Front Links.
