Grundlagen
18 BK4000
oder digital, der Busklemmen verwendet (3xhex, 0xhex). Das sind die
Kennungen für Fernbusteilnehmer von Fremdherstellern.
Befinden sich analoge und digitale Klemmen an einem BK4000 verwendet
der Buskoppler die analoge Kennung 3xhex. Die folgende Tabelle zeigt
eine Übersicht.
Signalart Signalrichtung HEX-Wert
Digital EINGÄNGE 02
Digital AUSGÄNGE 01
Digital EIN/AUSGÄNGE 03
Analog EINGÄNGE 32
Analog AUSGÄNGE 31
Analog EIN/AUSGÄNGE 33

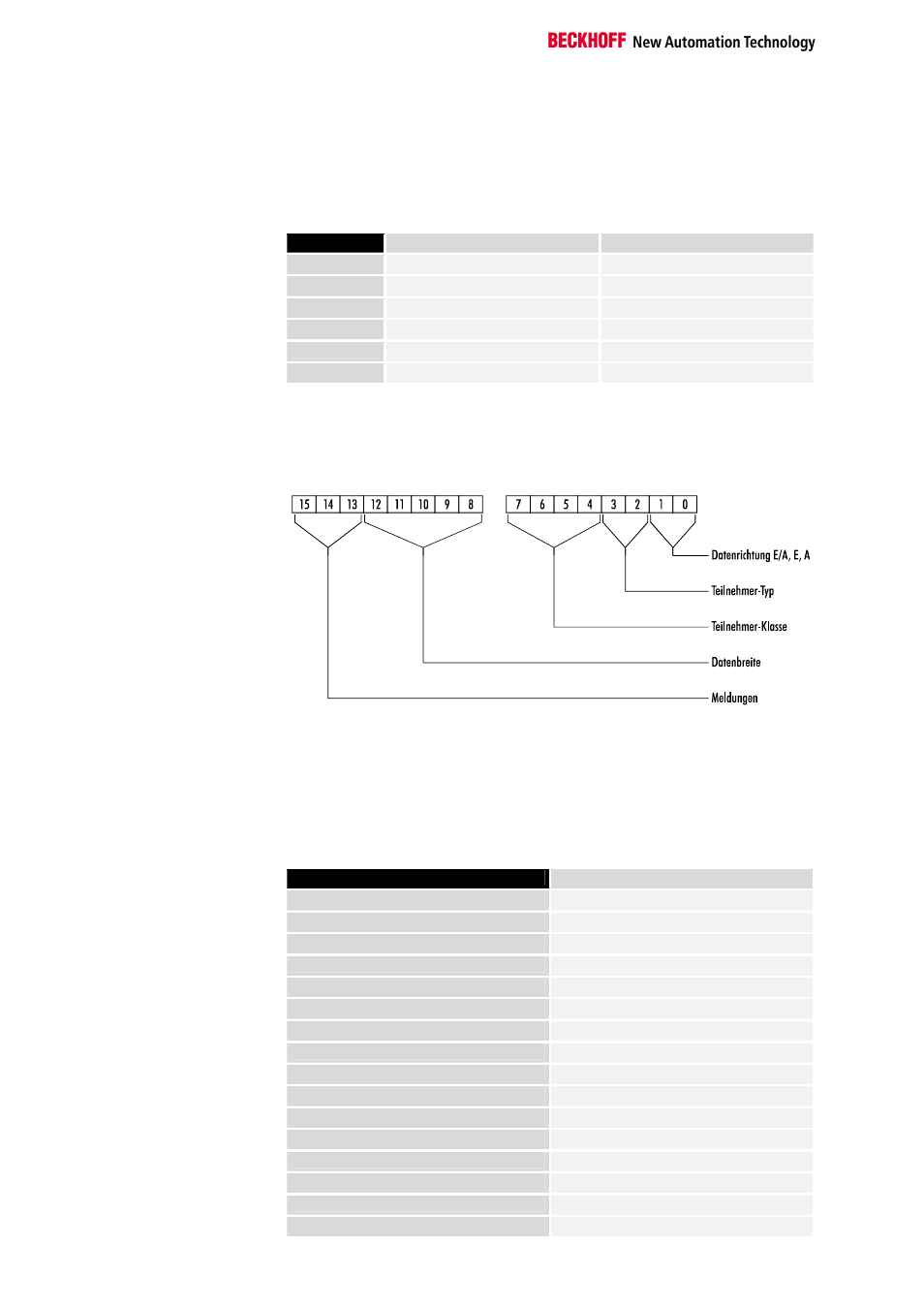

Die Längeninformation wird automatisch von 0 bis 32 Worte kodiert. Stan-
dardlänge bis 9 Worte wird von jedem Busmaster unterstützt. Die Anzahl
bis 32 Worte wird nur ab der Firmware Version 3.20 unterstützt. Beachten
Sie bitte, Längen größer 10 Worte
Abhängig von der Konfigurationssoftware für die InterBus-
Masteranschaltungen wird die Länge und der ID - Code getrennt eingege-
ben oder als ein Wert im „16 Bit hex - Format“.
Die meisten Konfigurationsprogramme erlauben das Einlesen der tatsäch-
lichen Konfiguration über den Master. Die folgende Tabelle zeigt die Mög-
lichkeiten des Längencodes:
Länge der gesteckten Peripherie Registerbreite im ID-Code
0 0
1 Wort 1 Wort
2 Worte 2 Worte
3 Worte 3 Worte
4 Worte 4 Worte
5 Worte 5 Worte
6 Worte 6 Worte 1)
7 Worte 7 Worte 1)
8 Worte 8 Worte
9 Worte 9 Worte
10 Worte 10 Worte 1)
11 - 12 Worte 12 Worte 1)
13 - 14 Worte 14 Worte 1)
15 - 16 Worte 16 Worte 1)
17 - 24 Worte 24 Worte 1)
25 - 32 Worte 32 Worte 1)
