BECKHOFF BK4000 Benutzerhandbuch
Seite 22
InterBus-Koppler BK4000 im InterBus S
BK4000

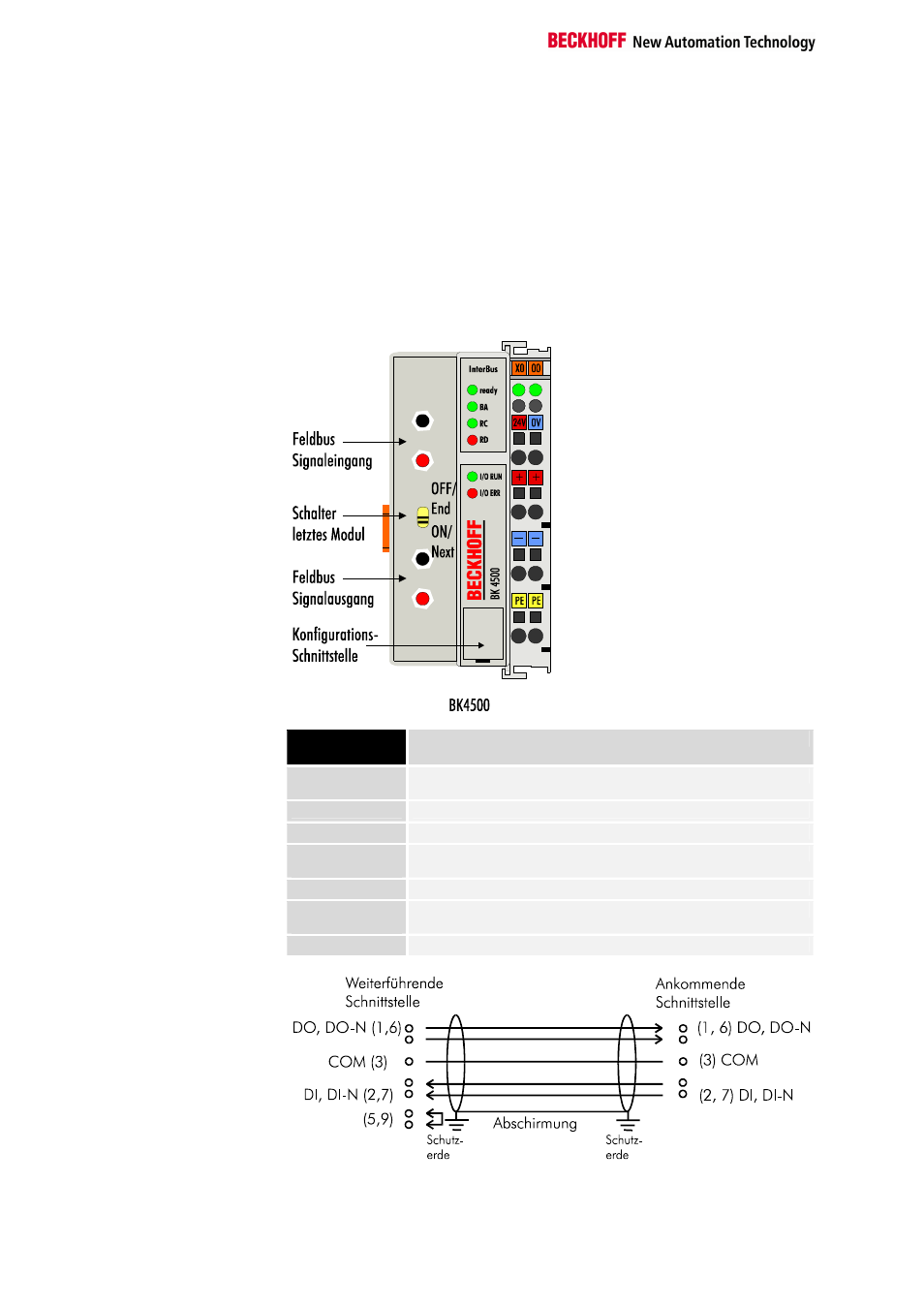

BK4500 Interbus Koppler
mit LWL Anschluß
Lichtwellen Leiter: Für Anwendungen in stark störbehafteter Umgebung,
sowie zur Vergrößerung der Reichweite wurde vom InterBus-Club die Spe-
zifikation einer auf Lichtwellenleitern basierenden Übertragungstechnik
erarbeitet. Bei Einsatz des Beckhoff Interbus Buskoppler mit LWL An-
schluß (BK4500) werden F-SMA Stecker eingesetzt, die Länge zwischen
zwei Stationen beträgt in diesem Falle 1-40 m. Zu beachten ist, das der
Schiebeschalter zum Ein- und Ausschalten der weiterführenden Schnitt-
stelle in die entsprechende Position geschaltet wird. Ist der BK4500 die
letzte Interbus Station im Ring muß der Schalter in die Position OFF/END
gebracht werden, befindet sich der BK4500 an einer Position im Ring muß
der Schalter in die Position ON/NEXT gebracht werden.
BK4500
RS-422 Übertragung
nach Interbus-Norm
Grundlegende
Eigenschaften
Netzwerk
Topologie
Ring mit integrierter Rückleitung
Medium
Abgeschirmtes verdrilltes Kabel 3 x Twisted Pair mit Schirmung
Modulanzahl
256
zwischen zwei
Stationen
400 m
Gesamtlänge
12,8 km
Übertragungs-
geschwindigkeit
500 Kbit/s
Steckverbinder
9-Pin D-Sub Stecker und 9 Pin D-Sub Buchse
Verkabelung für
InterBus
In Systemen mit mehr als zwei Moduln werden alle Module hintereinander
verdrahtet. An den Leitungsenden muß das Buskabel mit Widerständen
