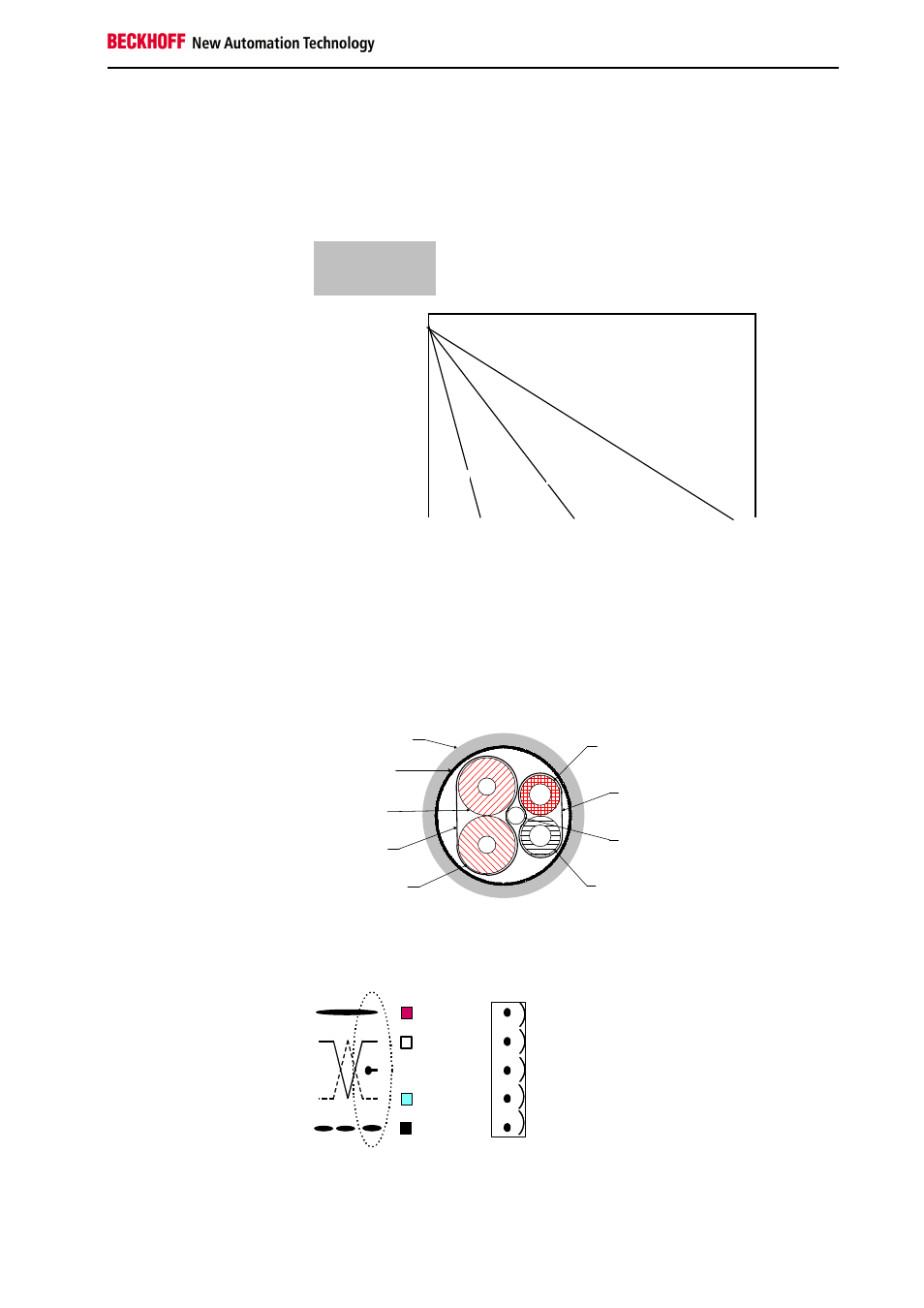

Buskabel: Längen, Belegung
In Abhängigkeit von der gewählten Baudrate sind unterschiedliche maxi-
male Kabellängen möglich. Die aufgeführten Kabellängen sind als Summe
von Hauptstrang und Stichleitungen zu betrachten.
125kBaud 500m
250kBaud 250m
500kBaud 100m
Länge des
Hauptstrang
(Meter )
100
80
60
40
20
0
0 50 100 150 200 250 300 350 400 450
125kBaud
250kBaud
500k
Baud
Länge der gesamten Stiche (Meter)
L
stich
+ 5 x L
haupt
= 500 bei 125Kbaud
L
stich
+ 2.5 x L
haupt
= 250 bei 250Kbaud
L
stich
+ L
haupt
= 100 bei 500Kbaud
L
stich
ist die Länge des Stickkabels und L
haupt
ist die Länge des Hauptkabels.
Jacket
Data Insulation
Color: Blue
Braid Shield
A L/M Y
Shield
Data Insulation
Color: White
DC Power I nsulation
Color: Red
AL /M Y
Shield
DC Power I nsulation
Color: Black
Drain Wire
Das Kabel besteht aus zwei Aderpaaren mit Abschirmung. Ein Adernpaar
dient der Datenübertragung. Das zweite Adernpaar wird für die Verteilung
der Versorgungsspannung eingesetzt.
V+
CAN_H
SHIELD
CAN_L
V-
Red P.M.S. #207C
White EIA 395A within wire/cable limits
Blue P.M.S. #297C
Black P.M.S. #426C
Belegung der Leitungen
