Grundlagen
8
BK52x0

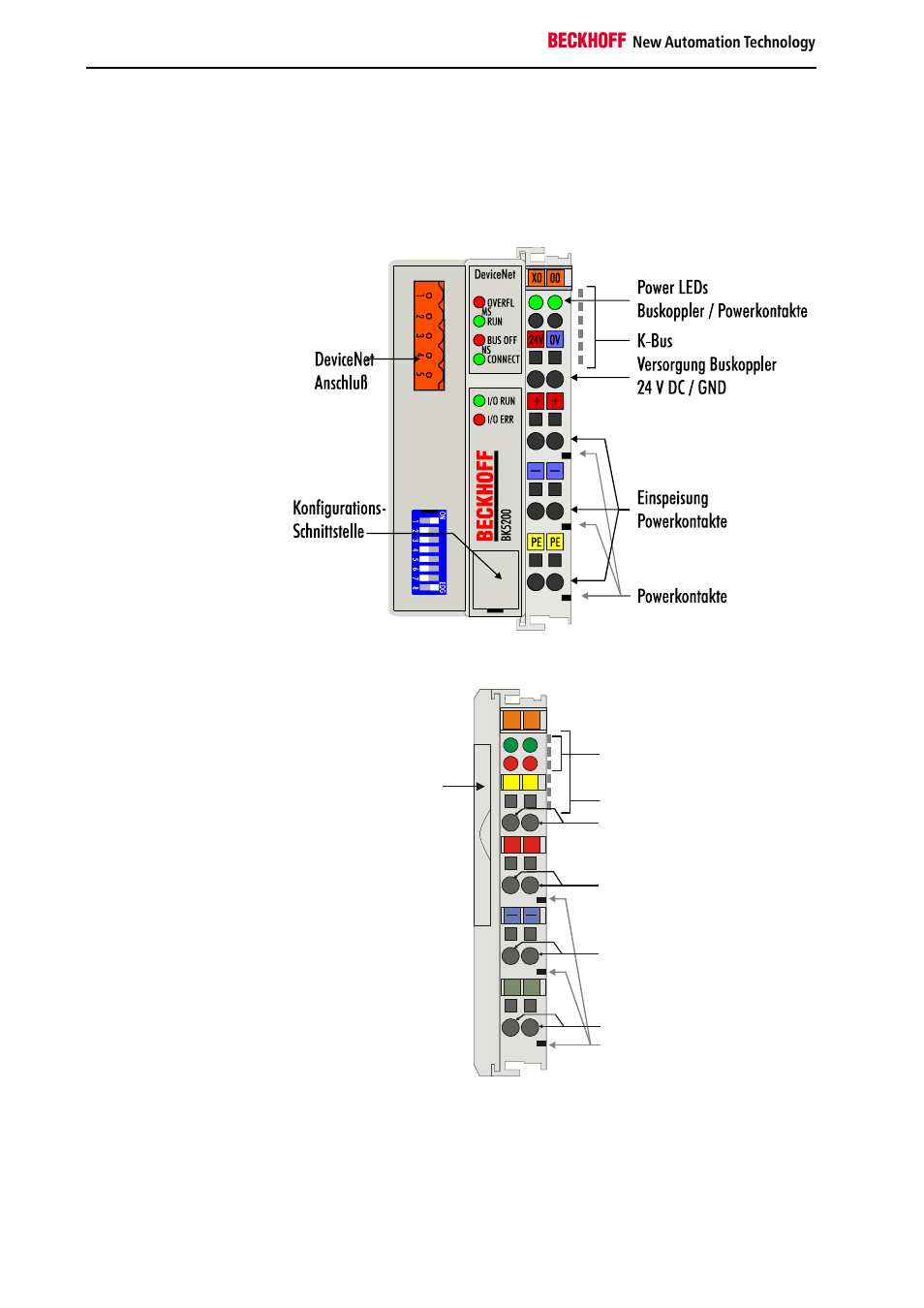

Die Schnittstellen
Ein Buskoppler besitzt sechs unterschiedliche Anschlußmöglichkeiten.
Diese Schnittstellen sind als Steckverbindungen und Federkraftklemmen
ausgelegt.
Der DeviceNet - Koppler
BK5200 / BK5210
Der Buskoppler LC5200 integriert den Busanschluß auf den Federkraft-
klemmen.
Der DeviceNet - Koppler
LC5200
Versorgung
Buskoppler
und Feldebene
links:
Feldbus LEDs
rechts:
K-Bus LEDs
02
01
+ +
S
S
C+
C-
00
X0
LC5200
Beckhoff
K-Bus
CAN-H, CAN-L
V+
V-
Powerkontakte
Schirm
Adreß-
wähler
Spannungsversorgung
BK5200, BK5210:
24 V DC an die obersten
Klemmen „24 V“ und „0 V“
Die Buskoppler benötigen zum Betrieb eine 24 V Gleichspannung. Der
Anschluß findet bei den BK52x0 Buskopplern über die oberen Federkraft-
klemmen mit der Bezeichnung „24 V“ und „0 V“ statt. Über die Versor-
gungsspannung werden neben der Buskopplerelektronik über den K-Bus
auch die Busklemmen versorgt. Die Spannungsversorgung der Buskopp-
lerelektronik und die des K-Bus sind bei den BK52x0 Buskopplern galva-
nisch getrennt von der Spannung der Feldebene.
