BECKHOFF Drive Technology 4 Produktbeschreibung
AX5000 Version: 4.6 23

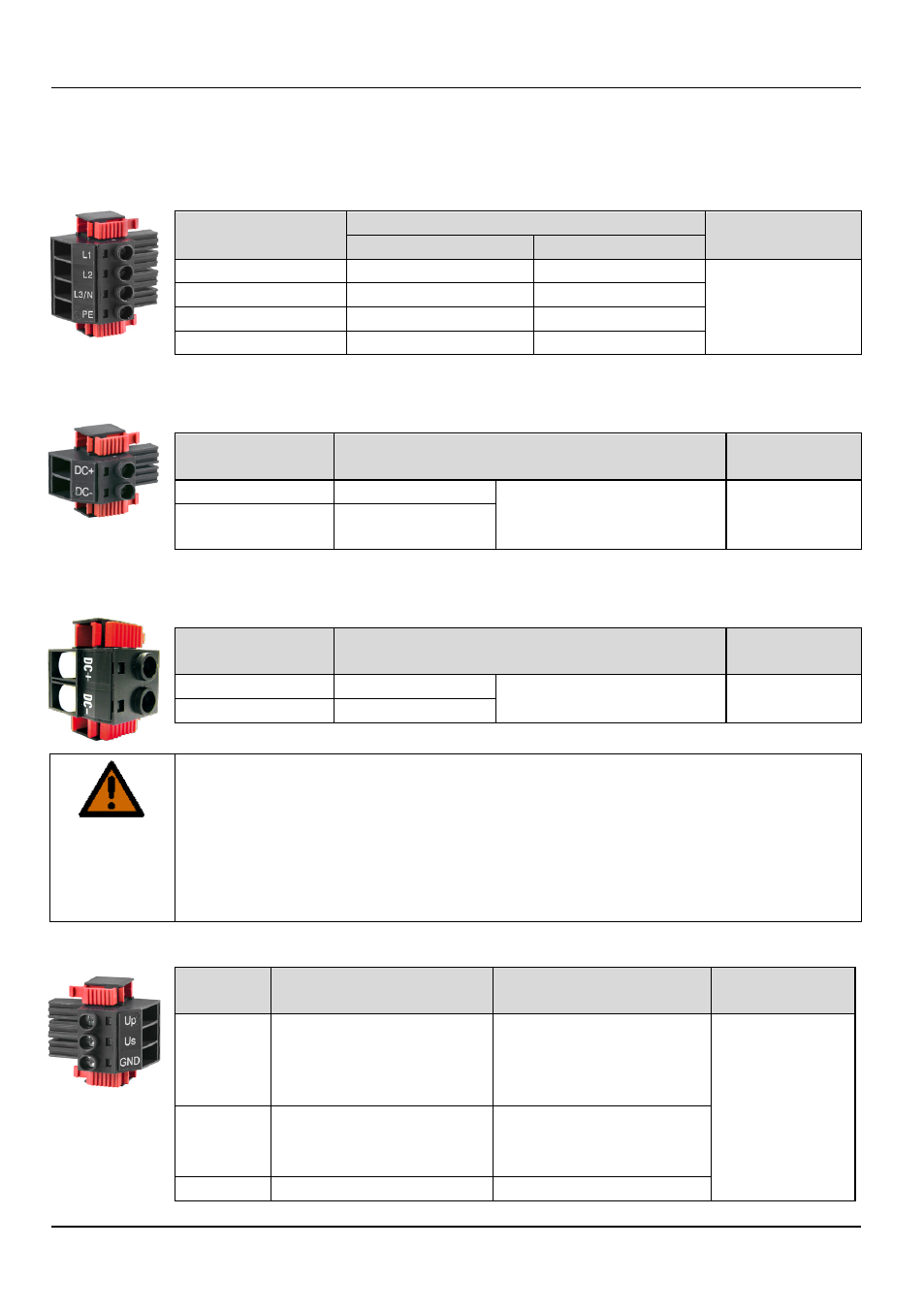

4.7 Übersicht der Stecker / Klemmstellen
4.7.1 X01 – Weitspannungseingang
Klemmstelle
Anschluss Anzugs-
drehmoment 3-phasig 1-phasig
L1 Phase L1 Phase L1
0,5 -0,6 Nm
L2 Phase L2 nicht benutzt
L3/ N Phase L3 Neutralleiter
PE Schutzleiter Schutzleiter
4.7.2 X02 – DC Link / Zwischenkreis - (AX5101 - AX5125 und AX520x)
Klemmstelle Anschluss Anzugs-
drehmoment
DC+ Zwischenkreis + Externer Bremswider-
stand und Zwischen-
kreisverbund
0,5 -0,6 Nm DC – Zwischenkreis –
4.7.3 X02 – DC Link / Zwischenkreis - (nur AX5140)
Klemmstelle Anschluss Anzugs-
drehmoment
DC+ Zwischenkreis + nur Zwischenkreis-
verbund
1,2 - 1,5 Nm
DC – Zwischenkreis –
WARNUNG
Akute Verletzungsgefahr durch hohe elektrische Spannung!
890 V DC Spannung an den Zwischenkreisklemmen X02. Nach Abschalten
des Geräts liegt noch 5 Minuten lebensgefährliche Spannung an.
Entfernen Sie den Stecker nur, wenn Sie einen Antriebsverbund mit der
AX-Bridge herstellen wollen.
Entfernen Sie die weißen Sechskantstopfen nur, wenn Sie die
Klemmstellen auch wieder verdrahten.
4.7.4 X03 – 24 V
DC
Versorgung
Klemm-
stelle
Anschluss Stromaufnahme Anzugs-
drehmoment
U
p
+ 24 V
DC -0/+25%
- Peripherie
(z.B. separate Brems-
spannung)
Abhängig von den
angeschlossenen
Verbrauchern (siehe
X06 and X14,X24)
0,5 – 0,6 Nm
U
s
+ 24 V
DC ±25%
- System-
versorgung (abhängig
vom Nennstrom)
-12 A = 0.4 A – 0.8 A
18 A - 25A = 1,1 A
40 A = 1,6 A
GND GND
