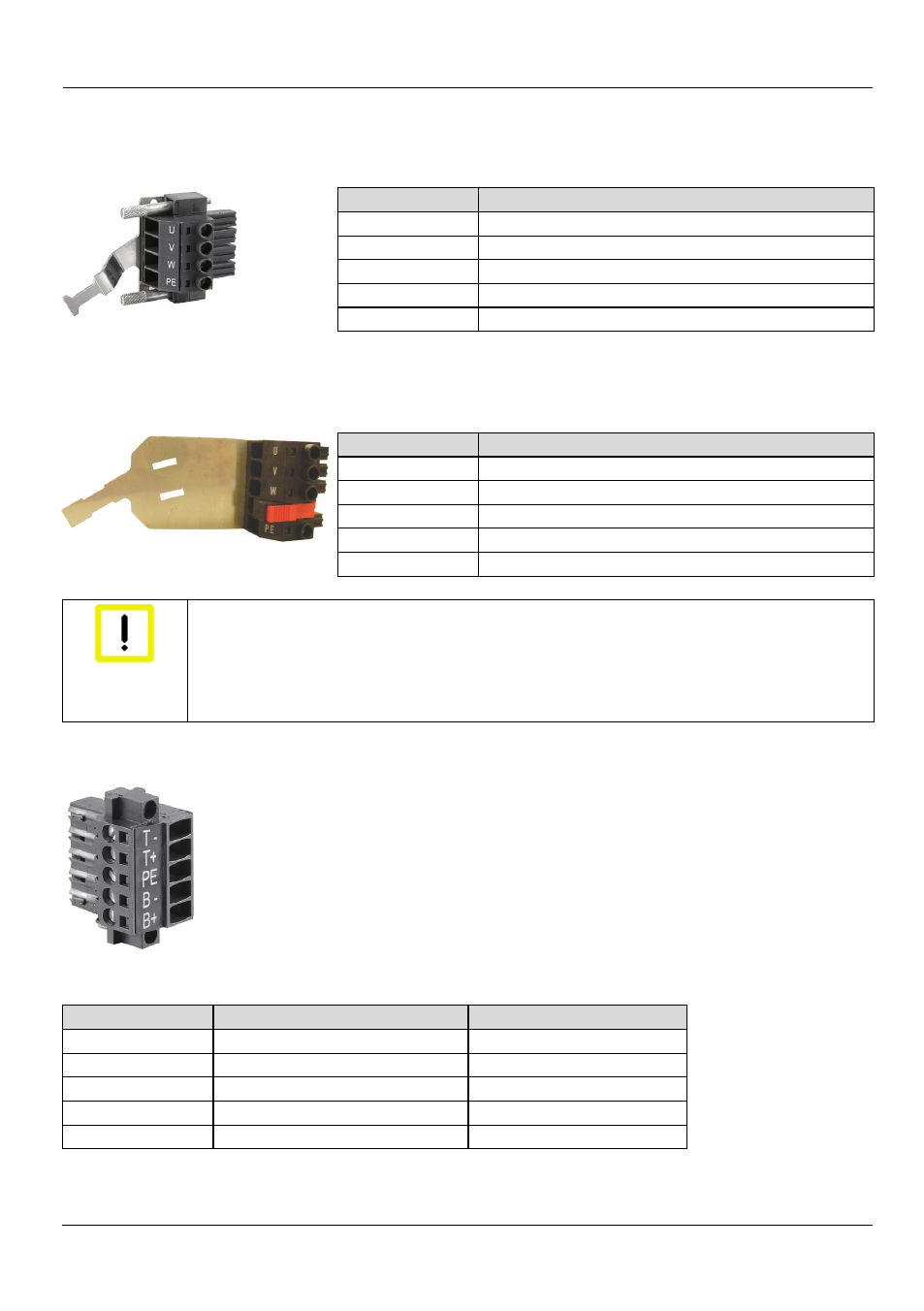

4.7.9 X13 (Kanal A) , X23 (Kanal B) – Motoranschluss (Leistung)
(AX5101 – AX5125 und AX520x)
Klemmstelle Anschluss
U Motoranschluss U
V+ Motoranschluss V
W Motoranschluss W
PE Schutzleiter
Schirmblech Schirm
4.7.10 X13 – Motoranschluss (Leistung – nur AX5140)
Klemmstelle Anschluss
U Motoranschluss U
V Motoranschluss V
W Motoranschluss W
PE Schutzleiter
Schirmblech Schirm
Achtung
Schirmanbindung!
Die Schirmanbindung erfolgt über das Schirmblech des Motorsteckers.
Bitte ziehen Sie die beiden Rändelschrauben mit einem Schraubendreher
fest an. Eine mangelhafte Schirmanbindung durch einen losen Stecker
kann zu Feedback Problemen führen.
4.7.11 X14 (Kanal A) , X24 (Kanal B) – Motorbremse, Thermoschutz, OCT
AX5000-xxxx-0000 (Hardware 1)
Klemmstelle Anschluss Ausgangsstrom
T- Temp. - *
T+ Temp. + *
PE Schirm der Signalpärchen
B- Bremse GND
B+ Bremse (U
p
) + max. 1,5 A
*) Schalter, KTY 83-1xx oder KTY 84-1xx
