4 Produktbeschreibung
BECKHOFF
Drive Technology
24
Version: 4.6
AX5000
4.7.5

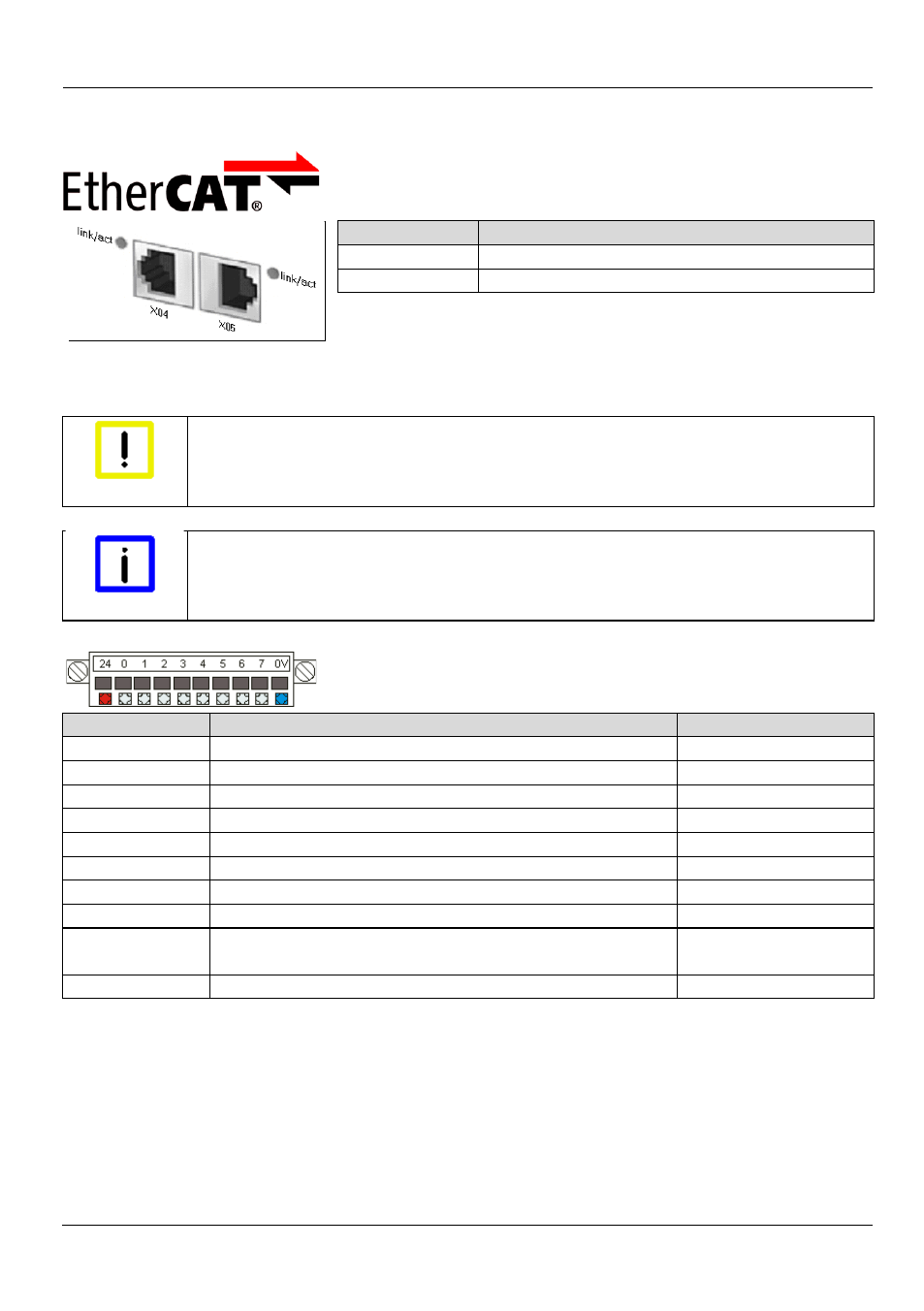

X04, X05 – EtherCAT Anbindung
Klemmstelle
Anschluss
X04 (IN)
ankommende EtherCAT-Leitung
X05 (OUT)
weiterführende EtherCAT-Leitung
4.7.6
X06 – Digitale I/O’s
Achtung
Zerstörung des AX5000!
An diesem Steckverbinder keine externe Einspeisung vornehmen, er wird
über die 24 V Versorgung (U
p
) von Stecker X03 versorgt.
Hinweis
Ausgangsstrom
Die angegebenen Ausgangsströme sind max. Werte. Die tatsächlichen
Werte hängen von Ihrer aktuellen Konfiguration ab.
Klemmstelle
Anschluss
Ausgangsstrom
24
Ausgangsspannung (U
p
24 V
DC
+)
max. 1 A
0
Eingang 0
1
Eingang 1
2
Eingang 2
3
Eingang 3
4
Eingang 4
5
Eingang 5
6
Eingang 6
7
Eingang 7 oder Ausgang (Konfigurierbar)
(U
p
24 V
DC
+)
max. 0,5 A
0 V
Ausgangsspannung GND (-)
