BECKHOFF Drive Technology 4 Produktbeschreibung
AX5000 Version: 4.6 25

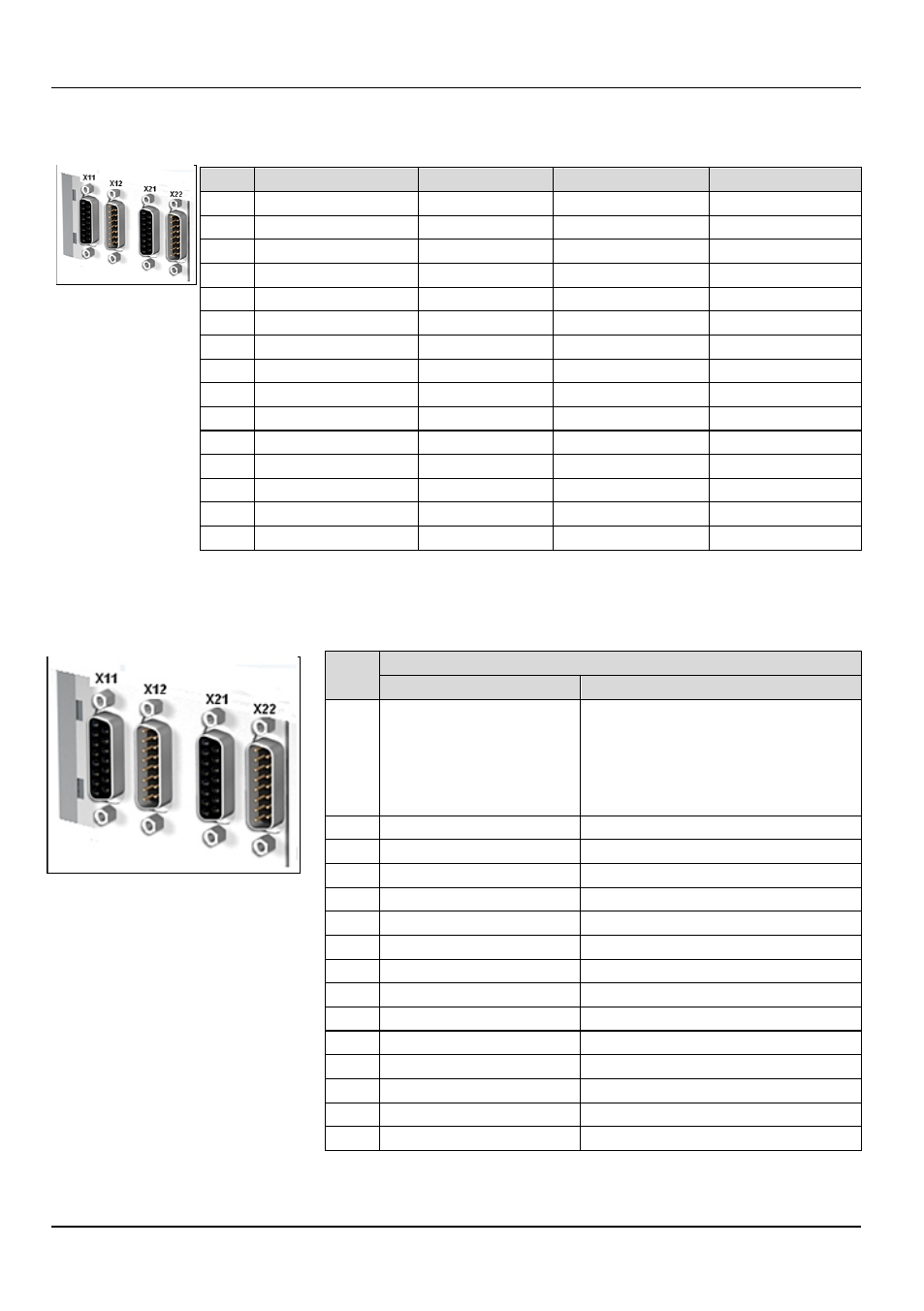

4.7.7 X11 (Kanal A) , X21 (Kanal B) – Feedback, hochauflösend
Pin EnDAT / BiSS Hiperface Sin / Cos 1Vpp TTL
1 SIN + SIN + SIN + n.c.
2 GND_5 V GND_9 V GND_5 V GND_5 V
3 COS + COS + COS + n.c.
4 U
S
_5 V
*)
n.c. U
S
_5 V
*)
U
S
_5 V
*)
5 DX + (Data) DX + (Data) n.c. B +
6 n.c. U
S
_9 V
*)
n.c. n.c.
7 n.c. n.c. REF Z REF Z
8 CLK + (Clock) n.c. n.c. A +
9 REFSIN REFSIN REFSIN n.c.
10 GND_Sense n.c. GND_Sense GND_Sense
11 REF COS REF COS REF COS n.c.
12 U
S
_5 V Sense n.c. U
S
_5 V Sense U
S
_5 V Sense
13 DX - (Data) DX - (Data) n.c. B -
14 n.c. n.c. Z + Z +
15 CLK- (Clock) n.c. n.c. A -
*) Der max. Ausgangsstrom beträgt 0,25 A pro Kanal
4.7.8 X12 (Kanal A) , X22 (Kanal B) – Resolver / Hall
Pin
Feedbacksystem
Resolver analoger Hallsenor
1 Temp. (nur PTC,
Klixon oder
Bimetall!)
Schaltschwelle:
1300 Ω ± 3%
n.c.
2 AGND n.c.
3 COS - (S3) n.c.
4 SIN - (S4) n.c.
5 REF - (R2) n.c.
6 n.c. SIN 1Vpp
7 n.c. -120° oder -90° 1Vpp *
8 n.c. U
S
_9 V (Versorgung)
9 Temp._GND n.c.
10 COS + (S1) n.c.
11 SIN + (S2) n.c.
12 REF + (R1) n.c.
13 n.c. REFSIN 1Vpp
14 n.c. REF -120° oder -90° 1Vpp *
15 n.c. GND (Versorgung)
*) Der Winkel muss konfiguriert werden
