4 Produktbeschreibung
AX5000
Version: 4.6
27
AX5000-xxxx-0200 (Hardware 2)
Klemmstelle
Anschluss
Ausgangsstrom
T-
OCT – und Temperatur
T+
OCT + und Temperatur
PE
Schirm der Signalpärchen
B-
Bremse GND
B+
Bremse (U
p
) +
max. 2,2 A
Hinweis
Ausgangsstrom
Der angegebene Ausgangsstrom ist der max. Wert. Der tatsächliche Wert
hängt von Ihrer aktuellen Konfiguration ab.

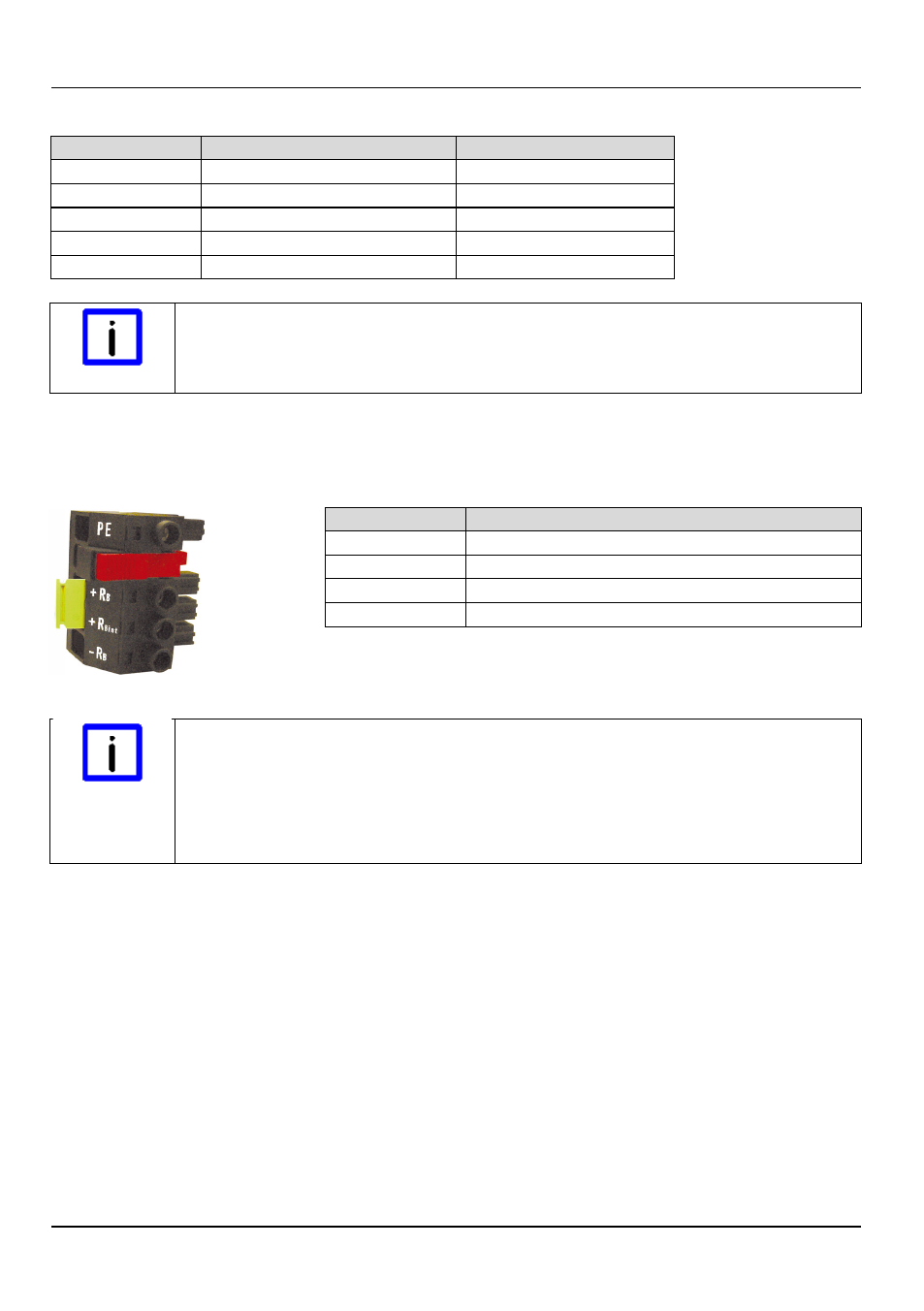

4.7.12 X07 – Interner und externer Bremswiderstand (nur AX5140)
Klemmstelle
Anschluss
PE
Schutzleiter
+R
B
Externer Bremswiderstand +
+R
Bint
Interner Bremswiderstand +
-R
B
Bremswiderstand GND
Hinweis
Betrieb des AX5140
Die Inbetriebnahme des AX5140 ist nur möglich, wenn die Klemmstellen
„+R
Bint
“ und „+R
B
“ überbrückt sind (Auslieferungszustand) oder ein externer
Bremswiderstand angeschlossen ist (Klemmstellen „+R
B
“ und „-R
B
“). Ohne
diese Maßnahme wird der AX5140 mit der Fehlermeldung
„FD4B – „Unterspannung“ stillgesetzt.
